SG1002

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG1002-111R160C3 (viz katalogový list)

Popis

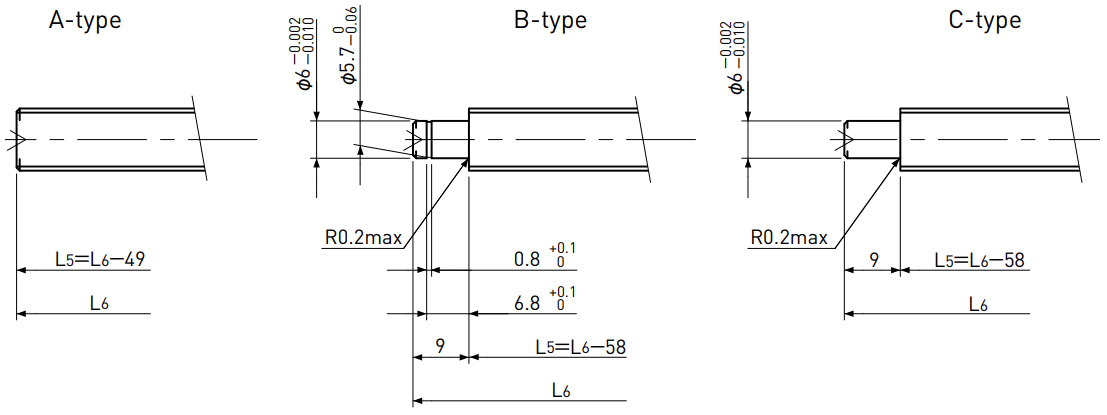

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

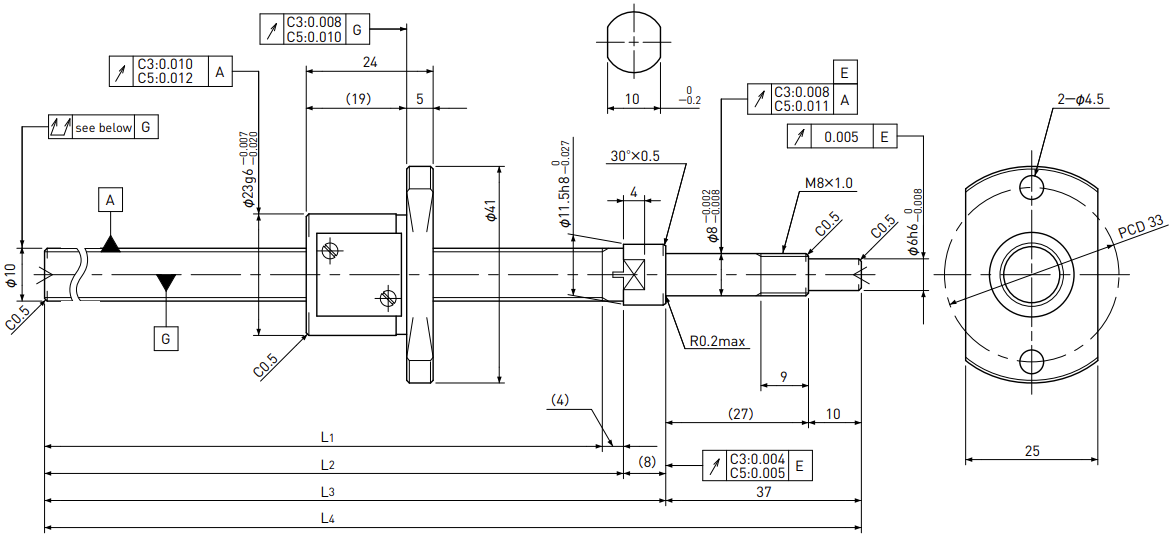

Průměr šroubu ø10 | Stoupání šroubu 2 mm

Typ	Zdvih	Přesnost	Rozměry				Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	L₃	L₄	e_p	V_u	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SG1002-111R160C3	85	C3	111	115	123	160	± 0,010	0,008	0,035	0 Distanční koule （1:1）	0,006 ~ 0,030	1 750	2 700
SG1002-161R210C3	135	C3	161	165	173	210	± 0,010	0,008	0,040
SG1002-211R260C3	185	C3	211	215	223	260	± 0,012	0,008	0,040
SG1002-261R310C3	235	C3	261	265	273	310	± 0,012	0,008	0,040
SG1002-111R160C5	85	C5	111	115	123	160	± 0,020	0,018	0,040	~ 0,005	-	2 700	5 300
SG1002-161R210C5	135	C5	161	165	173	210	± 0,020	0,018	0,055
SG1002-211R260C5	185	C5	211	215	223	260	± 0,023	0,018	0,055
SG1002-261R310C5	235	C5	261	265	273	310	± 0,023	0,018	0,055

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,5875	1	pravý	ø 8,6	3,7 x 1	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
