SG1004
Miniaturní kuličkový šroub série SG
Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H
Příklad objednání:
SG1004-110R160C3 (viz katalogový list)
Popis
Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

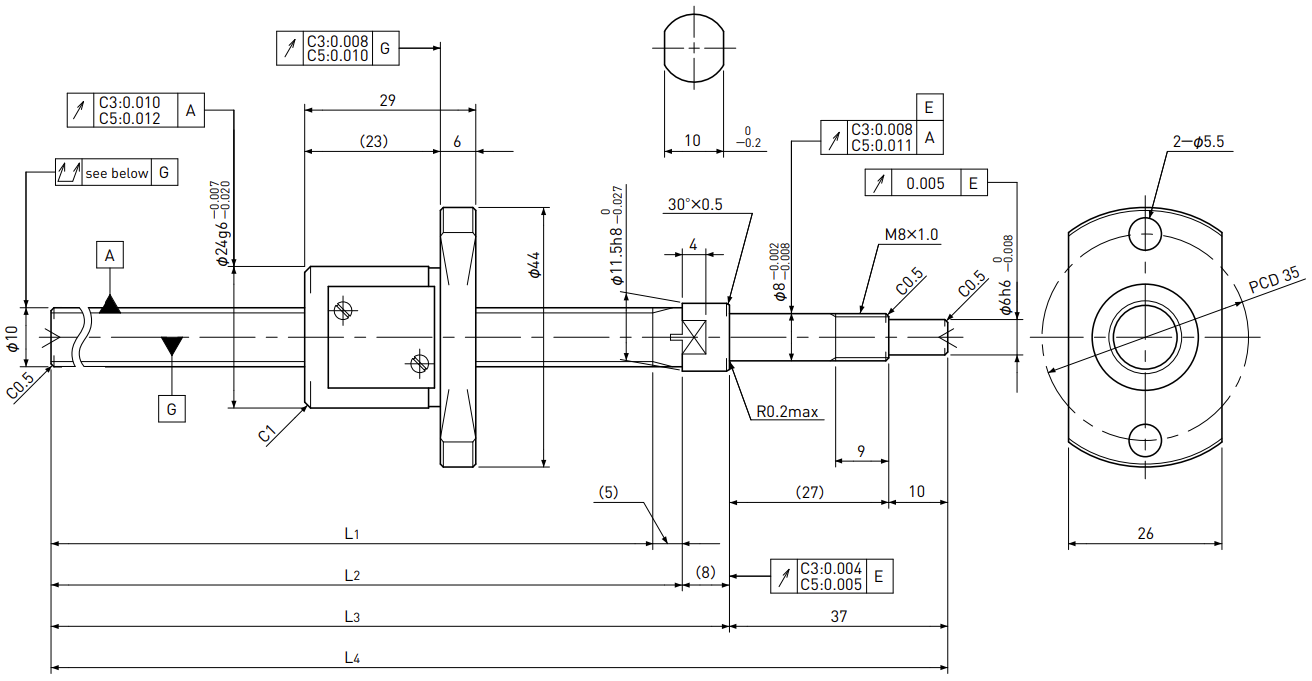

Průměr šroubu ø10 | Stoupání šroubu 4 mm
Typ |
Zdvih | Přesnost | Rozměry | Odchylka | Variace | Házivost | Ax. vůle | Předpětí | Únosnost | ||||
L1 | L2 | L3 | L4 | ep | Vu | Ca dyn | C0a stat | ||||||
SG1004-110R160C3 | 80 | C3 | 110 | 115 | 123 | 160 | ± 0,010 | 0,008 | 0,035 | 0 Distanční koule (1:1) |
0,005 ~ 0,040 | 1 800 | 2 600 |
SG1004-260R310C3 | 230 | C3 | 260 | 265 | 273 | 310 | ± 0,012 | 0,008 | 0,040 | ||||
SG1004-110R160C5 | 80 | C5 | 110 | 115 | 123 | 160 | ± 0,020 | 0,018 | 0,040 | ~ 0,005 | - | 3 000 | 5 200 |
SG1004-260R310C5 | 230 | C5 | 260 | 265 | 273 | 310 | ± 0,023 | 0,018 | 0,055 |
Specifikace kuličkového šroubu
Velikost kuličky | Počet závitů | Směr závitů | Malý průměr šroubu |
Počet drah |
Materiál |
Tvrdost povrchu |
Antikorozní úprava |
ø 2,0 | 1 | pravý | ø 8,2 | 2,7 x 1 | SCM415H | HRC58 ~ 62 (oblast závitu) | Antikorozní olej |
Konec kuličkového šroubu
L5:Délka závitu po obrábění konce kuličkového šroubu.
L6:Celková délka po obrábění konce kuličkového šroubu.
Doporučené ložiskové uložení kuličkového šroubu
Volná (plovoucí) strana: MSU-8CS/8GS
Pevná (fixní) strana: MSU-8C/8G
Typy ložiskových uložení ke stažení zde.
Katalogový list
