SG1015

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG1015-107R160C5 (viz katalogový list)

Popis

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

Průměr šroubu ø10 | Stoupání šroubu 15 mm

Typ

Zdvih

Přesnost

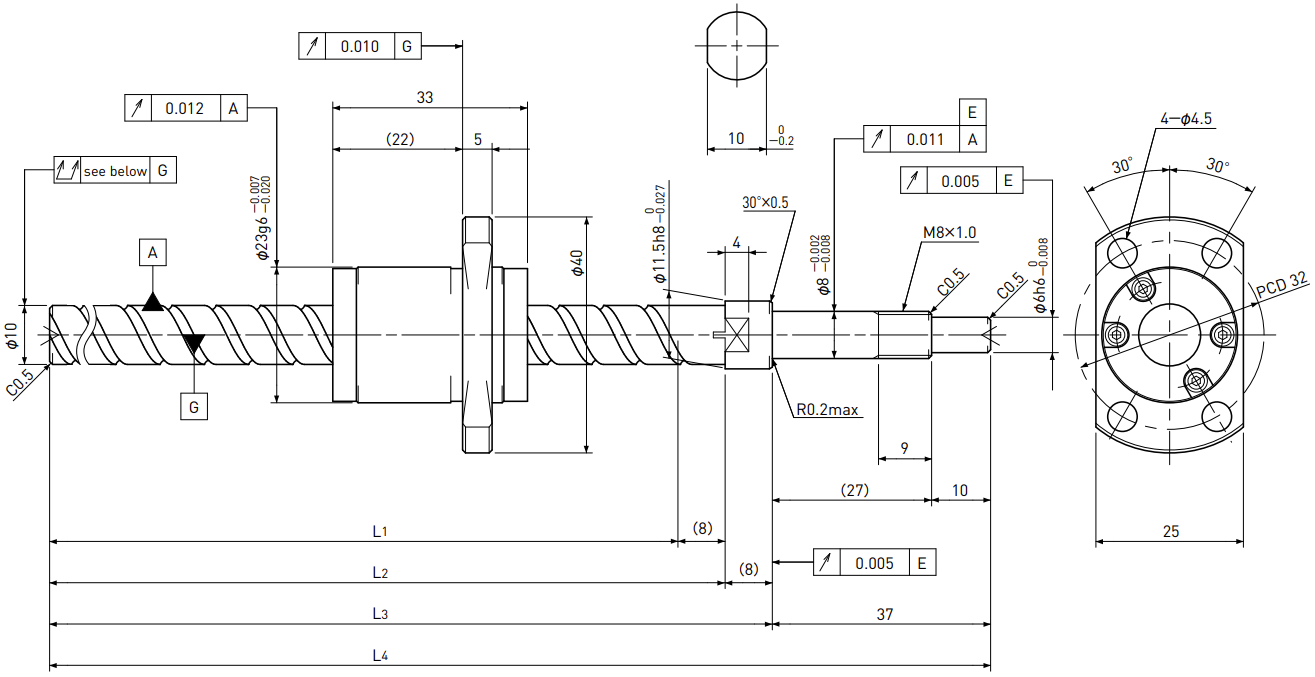

Rozměry

Odchylka

Variace

Házivost

Ax. vůle

Předpětí

Únosnost

L₁

L₂

L₃

L₄

e_p

V_u

Ca dyn

C0a stat

SG1015-107R160C5

107

115

123

160

± 0,020

0,018

0,040

~ 0,005

3 300

6 400

SG1015-257R310C5

220

257

265

273

310

± 0,023

0,018

0,055

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 2,0	2	pravý	ø 8,4	1,6 x 2	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
