SG1202

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG1202-141R200C3 (viz katalogový list)

Popis

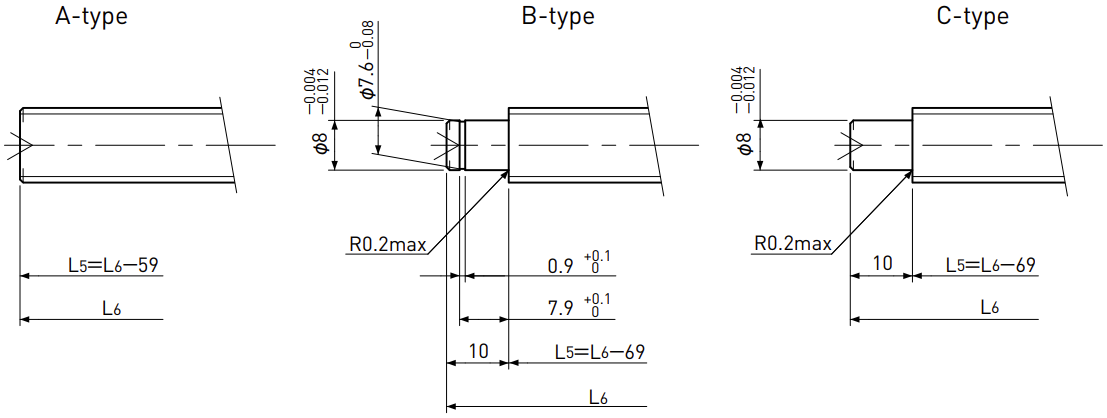

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

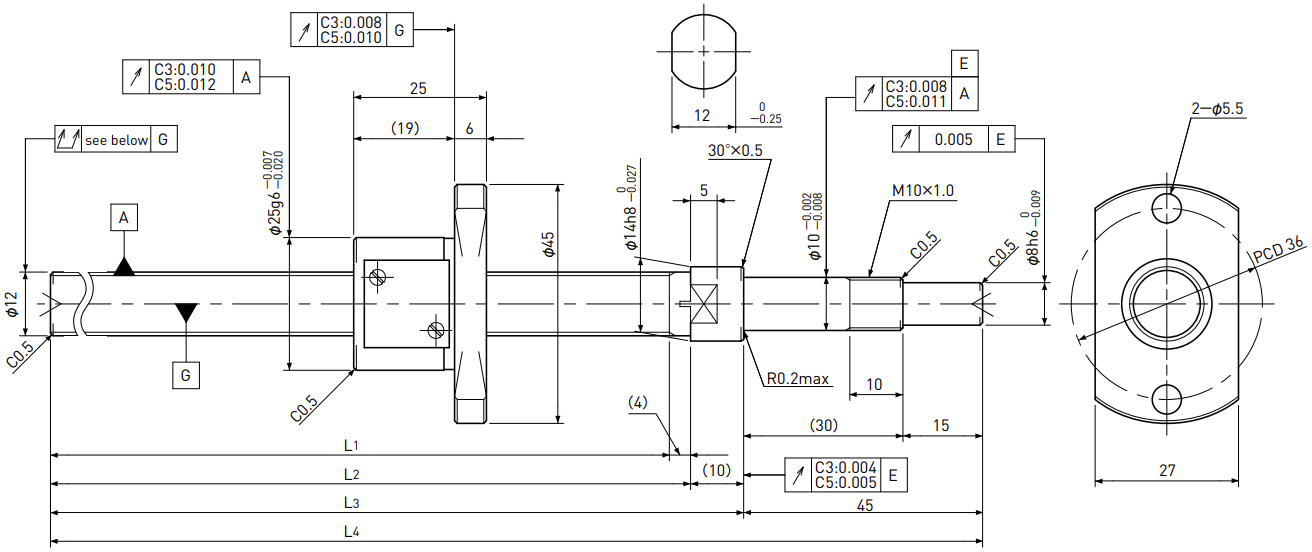

Průměr šroubu ø12 | Stoupání šroubu 2 mm

Typ	Zdvih	Přesnost	Rozměry				Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	L₃	L₄	e_p	V_u	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SG1202-141R200C3	115	C3	141	145	155	200	± 0,010	0,008	0,035	0 Distanční koule （1:1）	0,008 ~ 0,040	1 900	3 200
SG1202-191R250C3	165	C3	191	195	205	250	± 0,010	0,008	0,040
SG1202-241R300C3	215	C3	241	245	255	300	± 0,012	0,008	0,040
SG1202-291R350C3	265	C3	291	295	305	350	± 0,012	0,008	0,050
SG1202-341R400C3	315	C3	341	345	355	400	± 0,013	0,010	0,050
SG1202-141R200C5	115	C5	141	145	155	200	± 0,020	0,018	0,040	~ 0,005	-	3 000	6 400
SG1202-191R250C5	165	C5	191	195	205	250	± 0,020	0,018	0,055
SG1202-241R300C5	215	C5	241	245	255	300	± 0,023	0,018	0,055
SG1202-291R350C5	265	C5	291	295	305	350	± 0,023	0,018	0,065
SG1202-341R400C5	315	C5	341	345	355	400	± 0,025	0,020	0,065

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,5875	1	pravý	ø 10,6	3,7 x 1	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
