SG1404

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C3, C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG1404-190R250C3 (viz katalogový list)

Popis

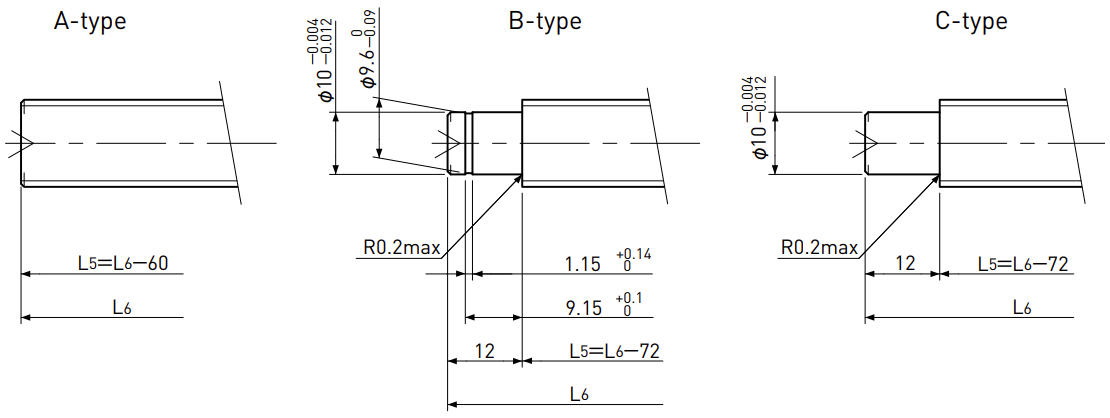

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C3, C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

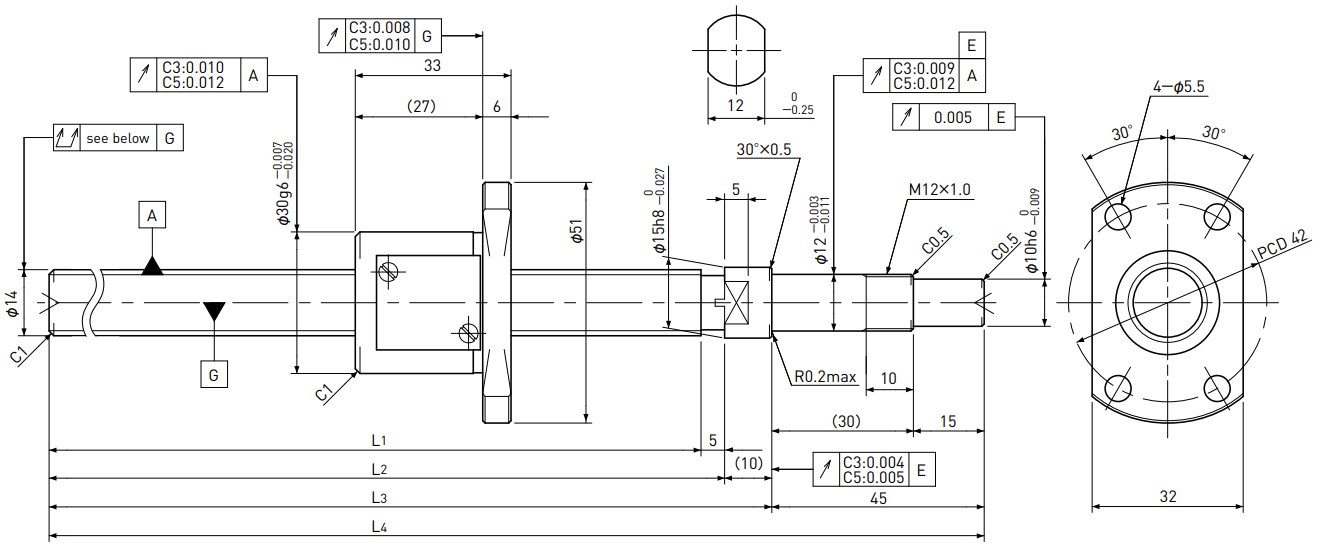

Průměr šroubu ø14 | Stoupání šroubu 4 mm

Typ	Zdvih	Přesnost	Rozměry				Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	L₃	L₄	e_p	V_u	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SG1404-190R250C3	155	C3	190	195	205	250	± 0,010	0,008	0,030	0 Distanční koule (1 : 1)	0,020 ~ 0,070	3 600	5 800
SG1404-240R300C3	205	C3	240	245	255	300	± 0,012	0,008	0,030
SG1404-290R350C3	255	C3	290	295	305	350	± 0,012	0,008	0,040
SG1404-390R450C3	355	C3	390	395	405	450	± 0,013	0,010	0,050
SG1404-490R550C3	455	C3	490	495	505	550	± 0,015	0,010	0,055
SG1404-190R250C5	155	C5	190	195	205	250	± 0,020	0,018	0,045	~ 0,005	-	5 700	11 600
SG1404-240R300C5	205	C5	240	245	255	300	± 0,023	0,018	0,045
SG1404-290R350C5	255	C5	290	295	305	350	± 0,023	0,018	0,055
SG1404-390R450C5	355	C5	390	395	405	450	± 0,025	0,020	0,060
SG1404-490R550C5	455	C5	490	495	505	550	± 0,027	0,020	0,075

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 2,381	1	pravý	ø 11,8	3,7 x 1	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
