SG1520

Miniaturní kuličkový šroub série SG

Typ matice: jednoduchá přírubová
Typ šroubu: broušený
Přesnost: C5 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SG1520-337R400C5 (viz katalogový list)

Popis

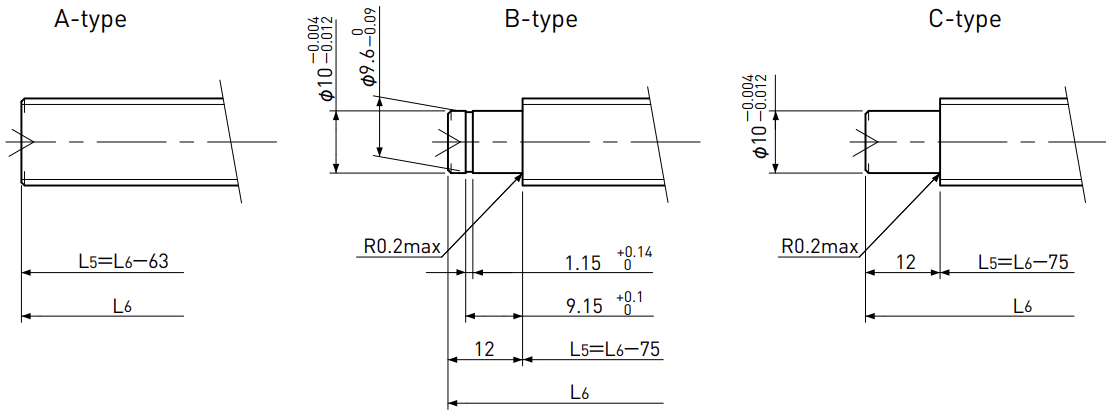

Série SG jsou přesné broušené kuličkové šrouby, které mají přesnost C5 a mají předem opracovaný konec hřídele pro pevné ložiskové uložení. Jedná se o standardní produkt s rychlou dodávkou ze skladu výrobce. V případě nutnosti je možné opracování volého ložiskového uložení.

Průměr šroubu ø15 | Stoupání šroubu 20 mm

Typ

Zdvih

Přesnost

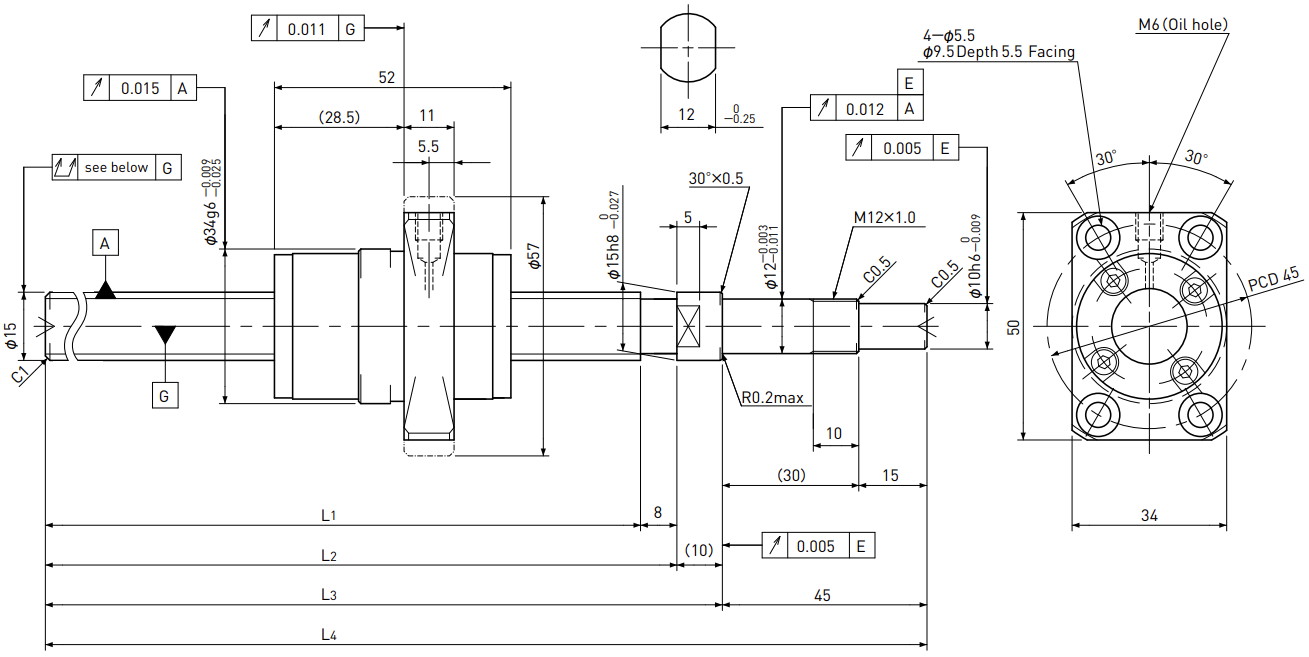

Rozměry

Odchylka

Variace

Házivost

Ax. vůle

Předpětí

Únosnost

L₁

L₂

L₃

L₄

e_p

V_u

Ca dyn

C0a stat

SG1520-337R400C5

285

337

345

355

400

± 0,025

0,020

0,055

~ 0,005

8 000

16 000

SG1520-537R600C5

485

537

545

555

600

± 0,030

0,023

0,075

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 3,175	2	pravý	ø 12,4	1,7 x 2	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
