Miniaturní kuličkový šroub série PSR / PSRT


Provedení: PSRT ... s čepem
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: C5 (dle JIS)
Materiál šroubu: S55C+SUS303
Materiál matice: SCM415H

Příklad objednání:
PSRT0802K-169R210C5 (viz katalogový list)

Popis

Standardní a cenově dostupné přesné miniaturní válcované kuličkové šrouby v přesnosti C5. Série PSR a PSRT se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Přesné kuličkové šrouby této série s vysokou přesností a lepší cenou mohou nahradit broušené kuličkové šrouby. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.


Průměr šroubu ø8 | Stoupání šroubu 2 mm | Kompaktní

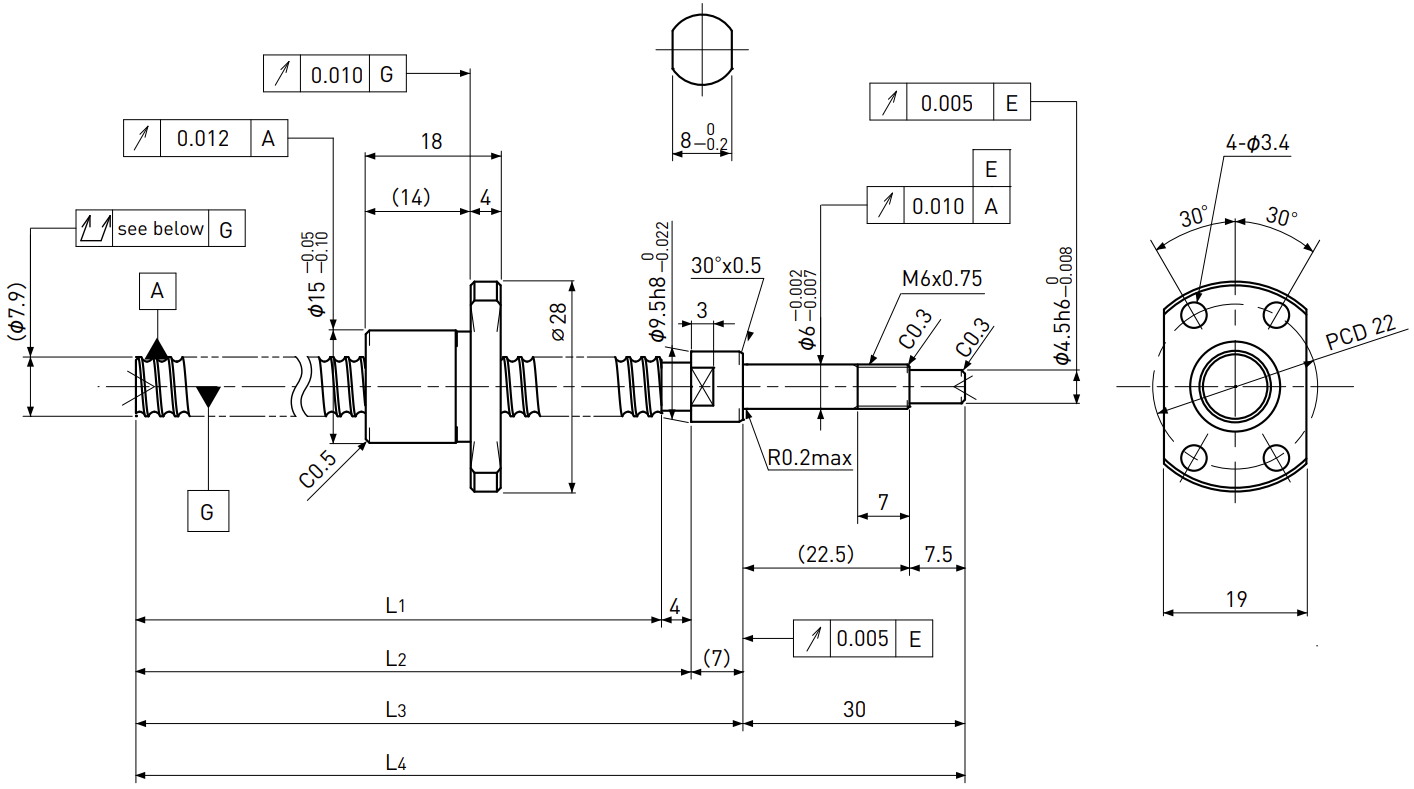

23


Typ Zdvih  Rozměry Odchylka Házivost Ax. vůle Únosnost
L1 L2 L3 L4 ep Ca dyn C0a stat
PSRT0802K-169R210C5 145 169 173 180 210 ± 0,020 0,065 ~ 0,005 1 300 2 300

Specifikace kuličkového šroubu

Velikost kuličky Počet závitů Směr závitů Malý průměr šroubu
Počet drah
Materiál
Tvrdost povrchu
Antikorozní úprava

ø 1,2 1 pravý ø 7,0 1 x 3 S55C+SUS303 | SCM415H HRC58 ~ (oblast závitu) KSS orig. mazivo MSG č. 2

Konec kuličkového šroubu + pevně umístěná strana

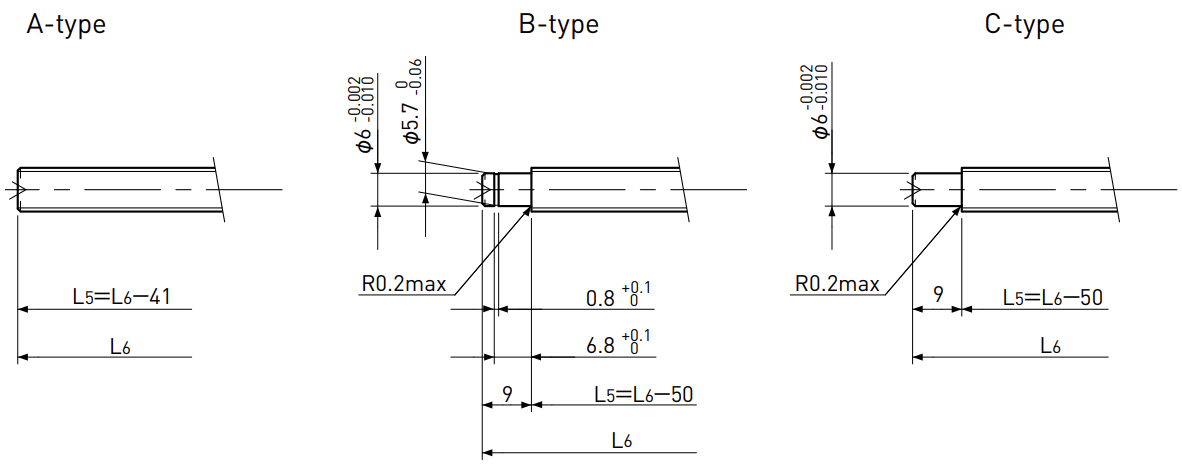

24



L5:Délka závitu po obrábění konce kuličkového šroubu.
L6:Celková délka po obrábění konce kuličkového šroubu.


Doporučené ložiskové uložení kuličkového šroubu

Volná (plovoucí) strana: MSU-6CS/6GS
Pevná (fixní) strana: MSU-6C/6G

Typy ložiskových uložení ke stažení zde.

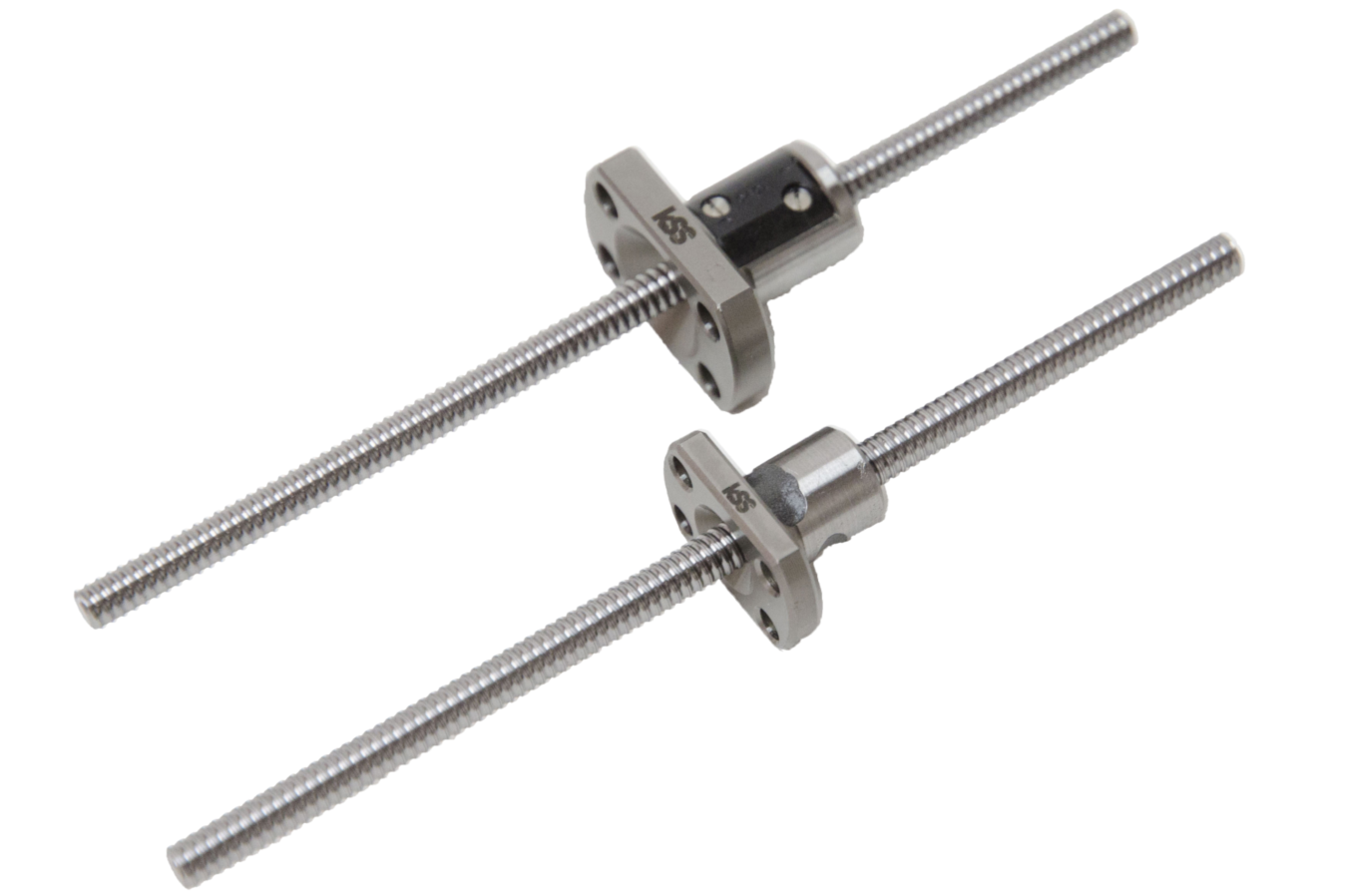

obr produkt

 Modely

csm icon step e2a0e963d5 série PSRT
