PSRT1002K

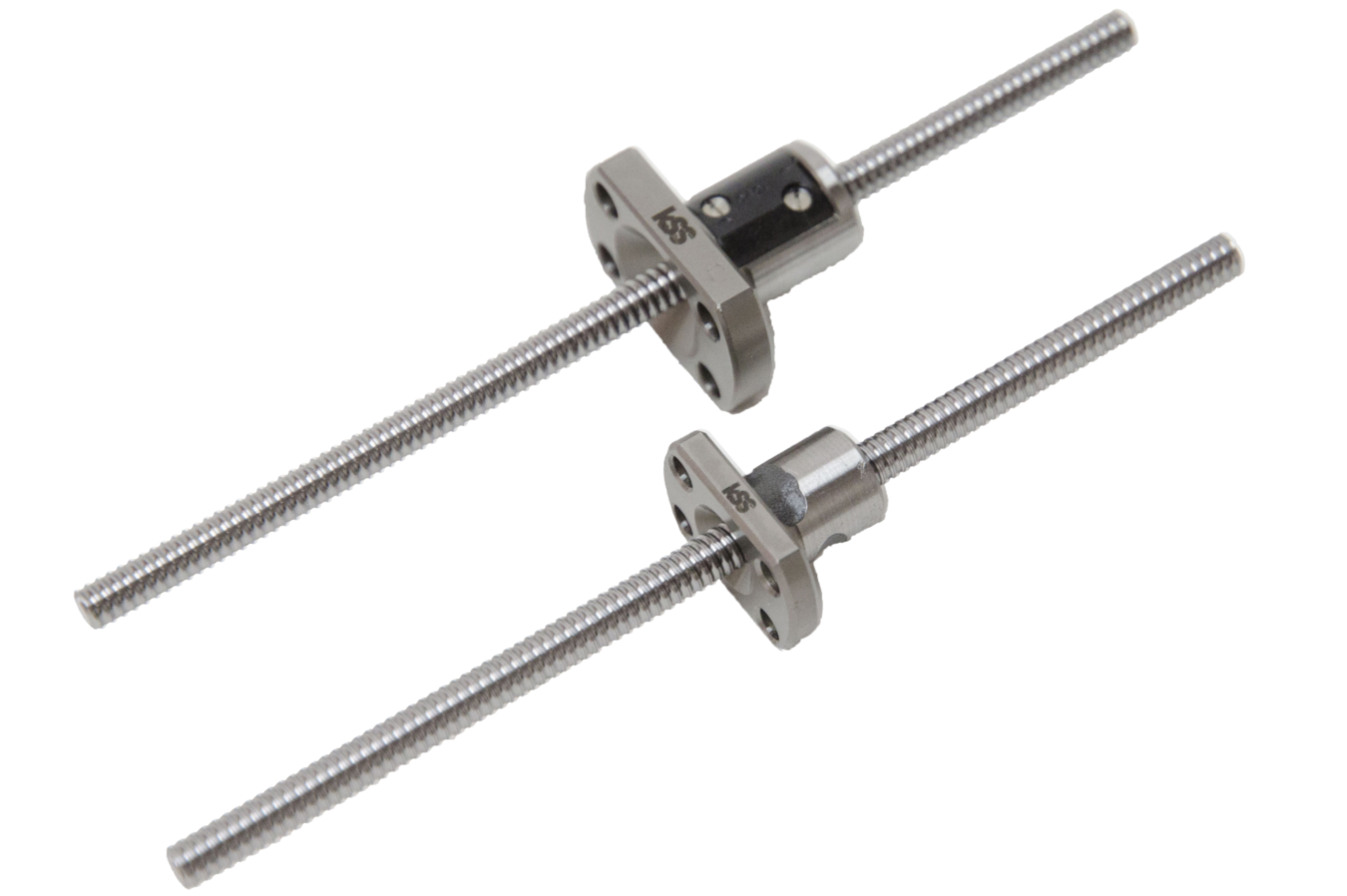

Miniaturní kuličkový šroub série PSR / PSRT

Provedení: PSRT ... s čepem
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: C5 (dle JIS)
Materiál šroubu: S55C+SUS303
Materiál matice: SCM415H

Příklad objednání:
PSRT1002K-201R250C5 (viz katalogový list)

Popis

Standardní a cenově dostupné přesné miniaturní válcované kuličkové šrouby v přesnosti C5. Série PSR a PSRT se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Přesné kuličkové šrouby této série s vysokou přesností a lepší cenou mohou nahradit broušené kuličkové šrouby. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.

Průměr šroubu ø10 | Stoupání šroubu 2 mm | Kompaktní

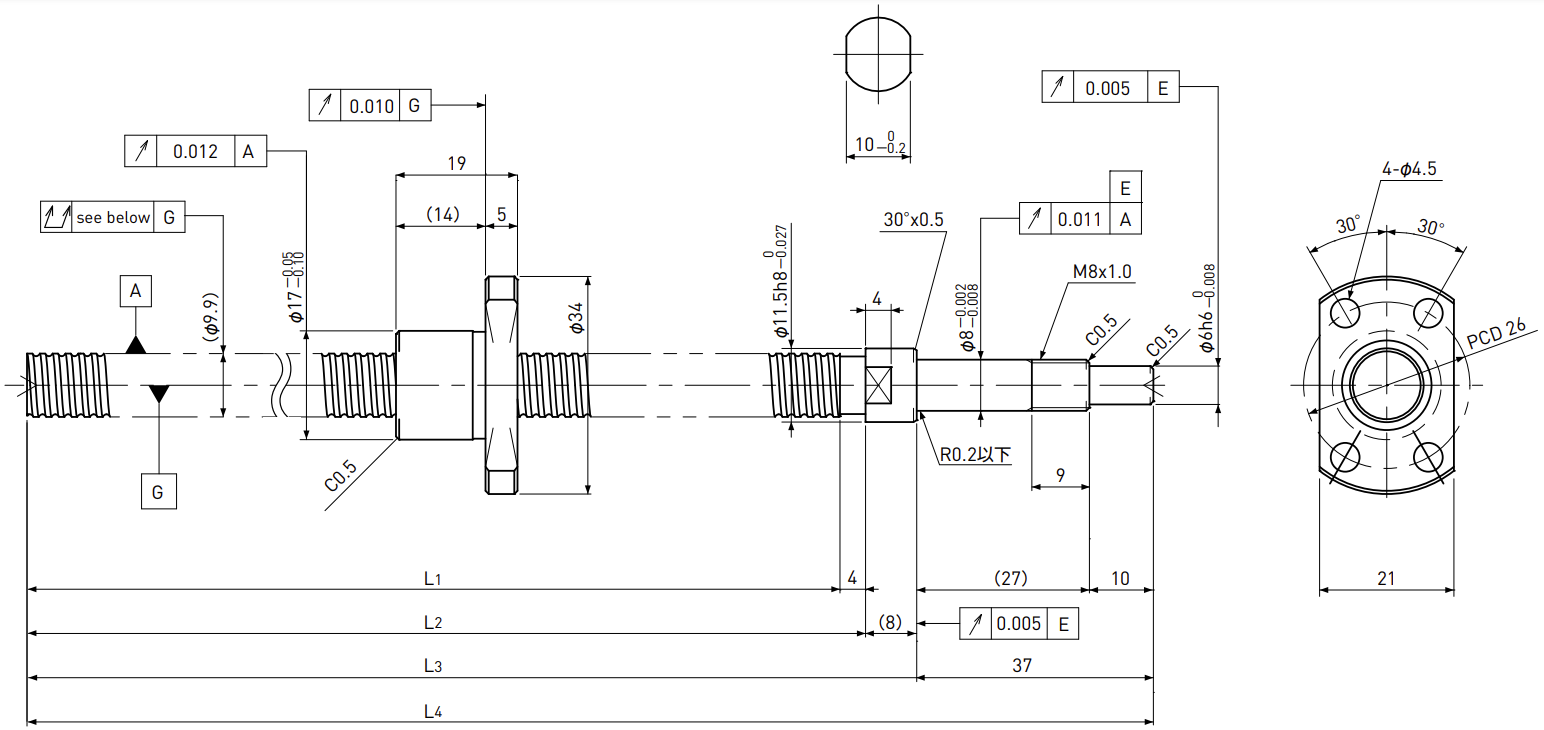

Typ	Zdvih	Rozměry				Odchylka	Házivost	Ax. vůle	Únosnost
Typ	Zdvih	L₁	L₂	L₃	L₄	e_p	Házivost	Ax. vůle	Ca dyn	C0a stat
PSRT1002K-201R250C5	175	201	205	213	250	± 0,023	0,055	~ 0,005	1 450	3 000

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,2	1	pravý	ø 9,0	1 x 3	S55C+SUS303 \| SCM415H	HRC58 ~ (oblast závitu)	KSS orig. mazivo MSG č. 2
