SR0802K

Miniaturní kuličkový šroub série SR / SSR

Provedení: SR ... standardní
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: Ct7, Ct10 (dle JIS)
Materiál šroubu: S55C
Materiál matice: SCM415H

Příklad objednání:
SR0802K-230R230C7 (viz katalogový list)

Popis

Standardní a cenově dostupné miniaturní válcované kuličkové šrouby. K dispozici jsou dvě materiálové provedení a to SR a SSR (nerezové provedení pro speciální aplikace). Série SR a SSR se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.

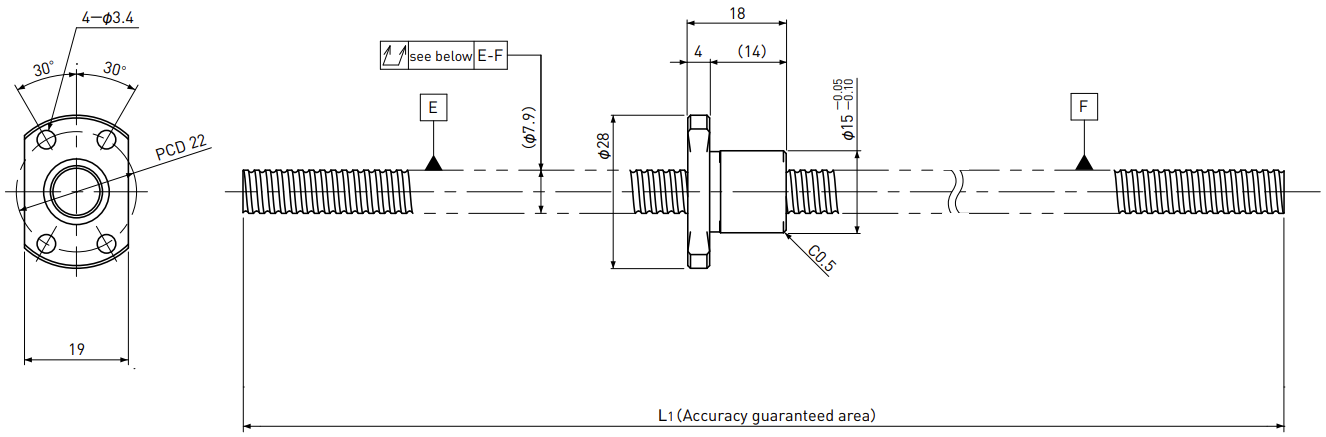

Průměr šroubu ø8 | Stoupání šroubu 2 mm | Kompaktní

Typ	Zdvih	Přesnost	Rozměry		Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	e_p	V₃₀₀	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SR0802K-230R230C7	200	Ct7	230	-	± 0,03	-	0,080	~ 0,020	-	1 300	2 300
SR0802K-230R230C10	200	Ct10	230	-	± 0,16	-	0,160	~ 0,050	-	1 300	2 300

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,2	1	pravý	ø 7,0	1 x 3	S55C / SCM415H	HRC58 ~ (oblast závitu)	Antikorozní olej
