Miniaturní kuličkový šroub série SR / SSR


Provedení: SR ... standardní
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: Ct7, Ct10 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SR0808-400R400C7 (viz katalogový list)

Popis

Standardní a cenově dostupné miniaturní válcované kuličkové šrouby. K dispozici jsou dvě materiálové provedení a to SR a SSR (nerezové provedení pro speciální aplikace). Série SR a SSR se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.


Průměr šroubu ø8 | Stoupání šroubu 8 mm

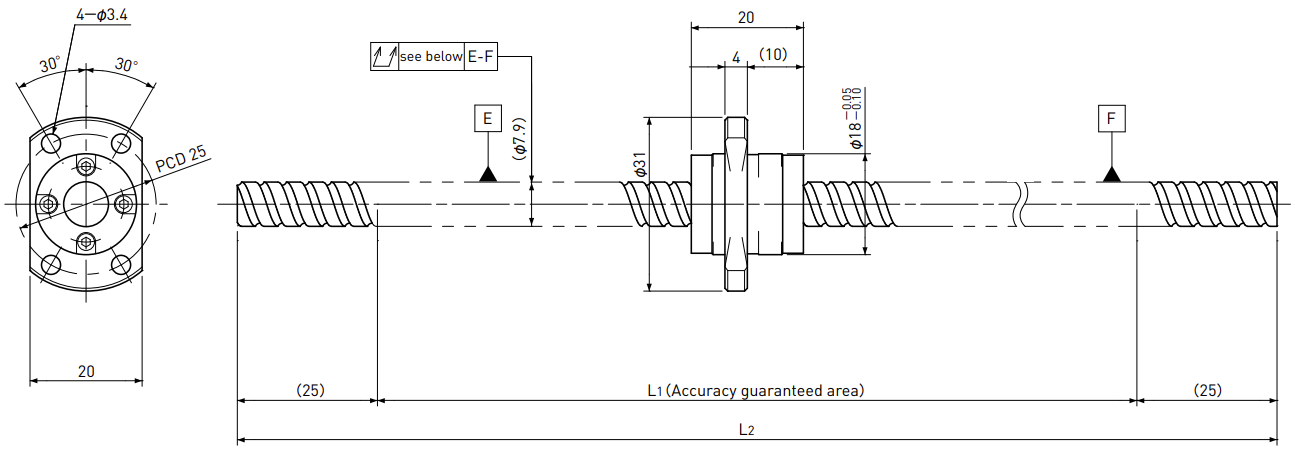

22


Typ Zdvih  Přesnost Rozměry Odchylka Variace Házivost Ax. vůle Předpětí Únosnost
L1 L2 ep V300 Ca dyn C0a stat
SR0808-400R400C7 330 Ct7 350 400 ± 0,06 0,05 0,120 ~ 0,020 - 2 200 3 800
SR0808-400R400C10 330 Ct10 350 400 ± 0,24 0,21 0,240 ~ 0,050

Specifikace kuličkového šroubu

Velikost kuličky Počet závitů Směr závitů Malý průměr šroubu
Počet drah
Materiál
Tvrdost povrchu
Antikorozní úprava

ø 1,5875 2 pravý ø 6,7 1,6 x 2 SCM415H HRC58 ~ 62 (oblast závitu) Antikorozní olej
