SR1402

Miniaturní kuličkový šroub série SR / SSR

Provedení: SR ... standardní
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: Ct7, Ct10 (dle JIS)
Materiál šroubu: SCM415H
Materiál matice: SCM415H

Příklad objednání:
SR1402-500R500C7 (viz katalogový list)

Popis

Standardní a cenově dostupné miniaturní válcované kuličkové šrouby. K dispozici jsou dvě materiálové provedení a to SR a SSR (nerezové provedení pro speciální aplikace). Série SR a SSR se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.

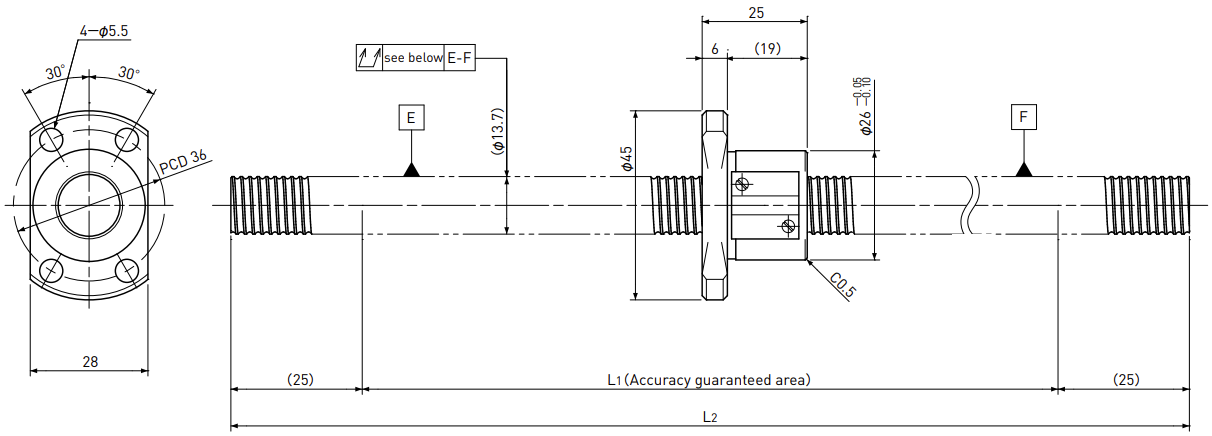

Průměr šroubu ø14 | Stoupání šroubu 2 mm

Typ	Zdvih	Přesnost	Rozměry		Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	e_p	V₃₀₀	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SR1402-500R500C7	425	Ct7	450	500	± 0,07	0,05	0,080	~ 0,020	-	3 200	7 500
SR1402-500R500C10	425	Ct10	450	500	± 0,31	0,21	0,160	~ 0,050	-	3 200	7 500

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,5875	1	pravý	ø 12,6	3,7 x 1	SCM415H	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
