SR1520

Miniaturní kuličkový šroub série SR / SSR

Provedení: SR ... standardní
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: Ct10 (dle JIS)
Materiál šroubu: SUJ2
Materiál matice: SCM415

Příklad objednání:
SR1520-1000R1000C10 (viz katalogový list)

Popis

Standardní a cenově dostupné miniaturní válcované kuličkové šrouby. K dispozici jsou dvě materiálové provedení a to SR a SSR (nerezové provedení pro speciální aplikace). Série SR a SSR se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.

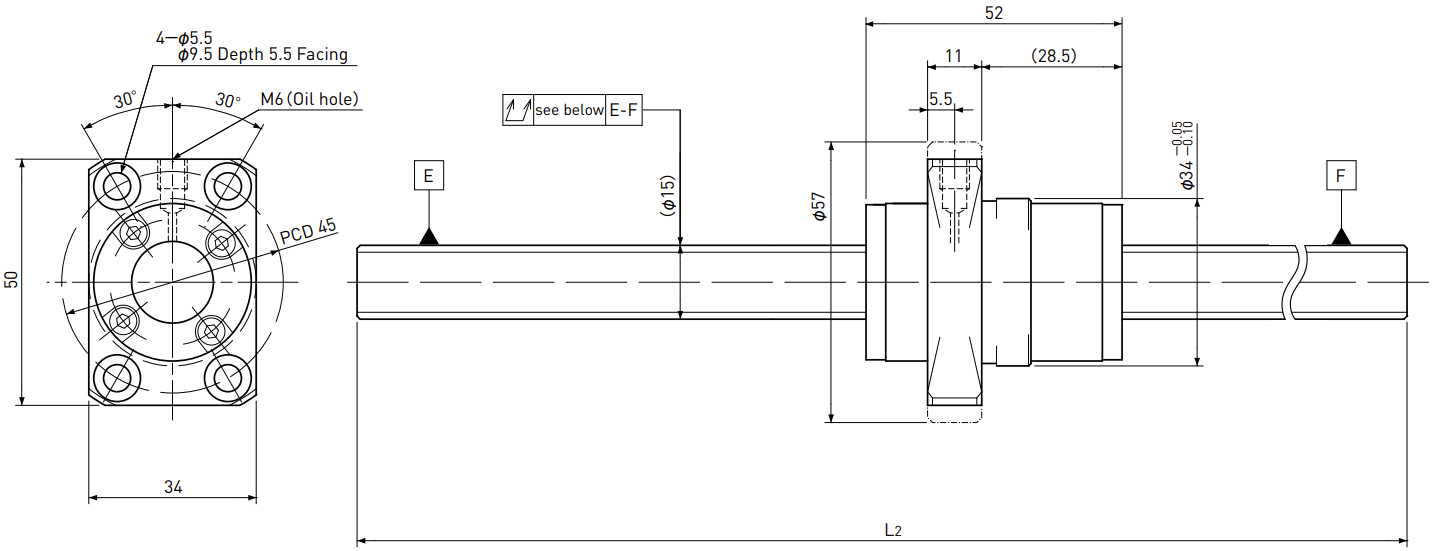

Průměr šroubu ø15 | Stoupání šroubu 20 mm

Typ	Zdvih	Přesnost	Rozměry		Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	e_p	V₃₀₀	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SR1520-1000R1000C10	945	Ct10	-	1 000	± 0,7	0,21	0,400	~ 0,050	-	8 000	16 000

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 3,175	2	pravý	ø 12,7	1,7 x 2	SUJ2 / SCM415	HRC58 ~ 62 (oblast závitu)	Antikorozní olej
