SSR1002

Miniaturní kuličkový šroub série SR / SSR

Provedení: SSR ... nerezové
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: Ct7, Ct10 (dle JIS)
Materiál šroubu: SUS440C
Materiál matice: SUS440C

Příklad objednání:
SSR1002-400C7 (viz katalogový list)

Popis

Standardní a cenově dostupné miniaturní válcované kuličkové šrouby. K dispozici jsou dvě materiálové provedení a to SR a SSR (nerezové provedení pro speciální aplikace). Série SR a SSR se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.

Průměr šroubu ø10 | Stoupání šroubu 2 mm | Nerezové

Typ	Zdvih	Přesnost	Rozměry		Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost

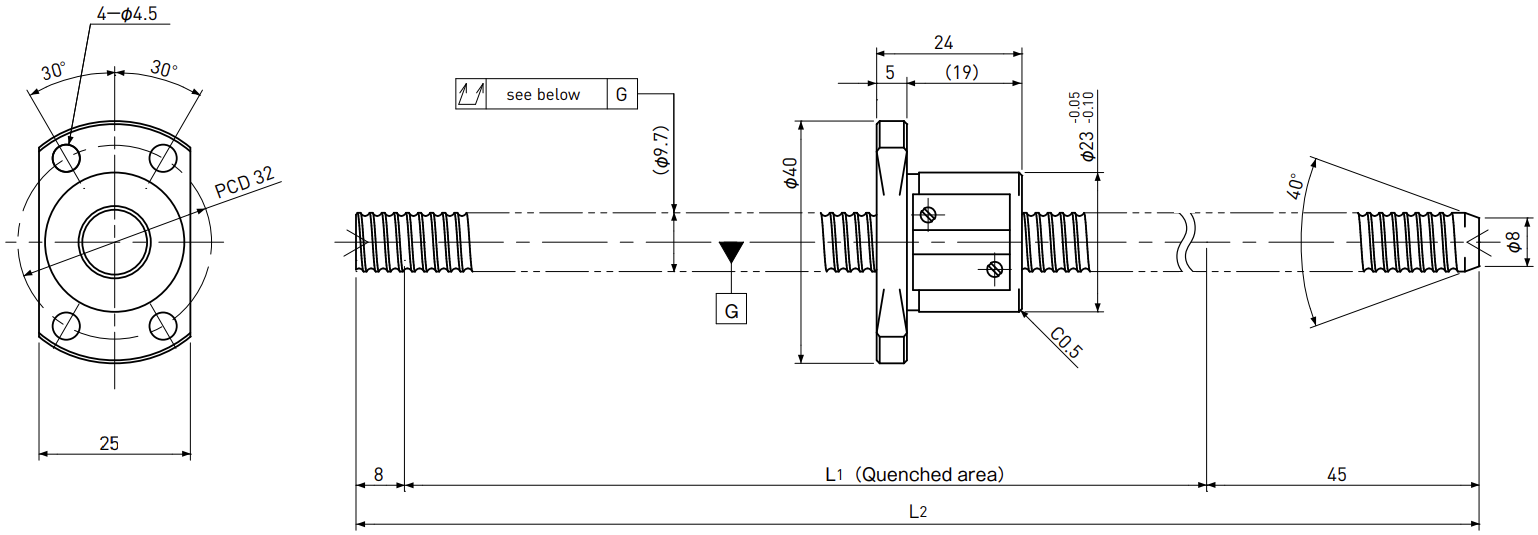

Typ	Zdvih	Přesnost	L₁	L₂	e_p	V₃₀₀	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SSR1002-400C7	320	Ct7	347	400	± 0,06	0,05	0,080	~ 0,020	-	2 200	4 000
SSR1002-400C10	320	Ct10	347	400	± 0,24	0,21	0,160	~ 0,050	-	2 200	4 000

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,5875	1	pravý	ø 8,6	3,7 x 1	SUS440C	HRC55 ~ (oblast závitu)	Antikorozní olej
