SRT0805

Miniaturní kuličkový šroub série SRT / SSRT

Provedení: SRT ... standardní
Typ matice: jednoduchá přírubová
Typ šroubu: válcovaný
Přesnost: Ct7, Ct10 (dle JIS)
Materiál šroubu: SCM415H＋SUS303
Materiál matice: SCM415H

Příklad objednání:
SRT0805-196R270C7 (viz katalogový list)

Popis

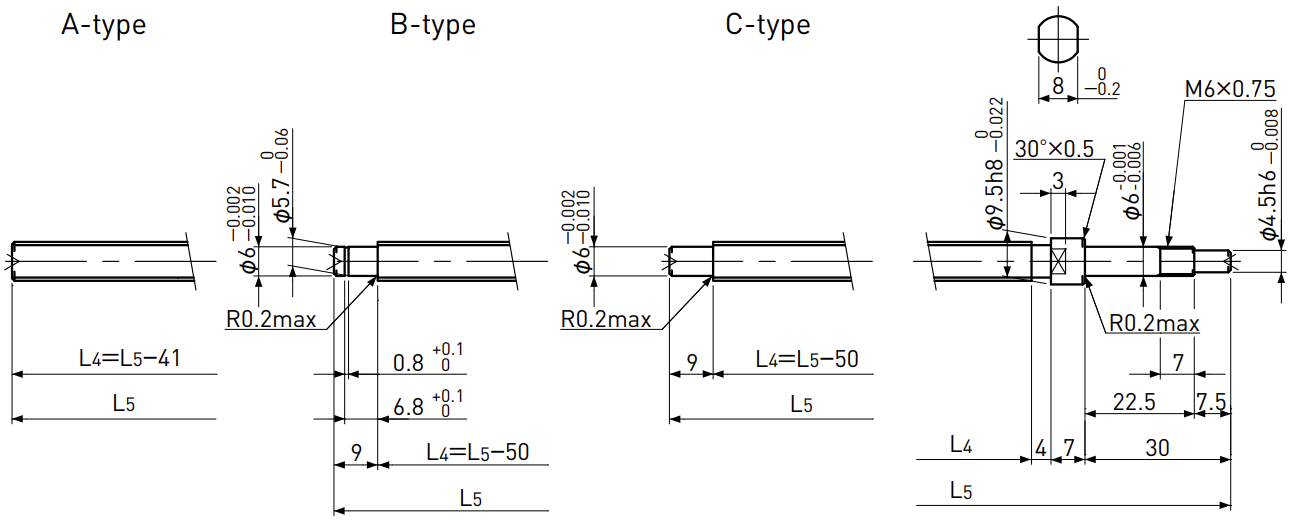

Standardní a cenově dostupné miniaturní válcované kuličkové šrouby. K dispozici jsou dvě materiálové provedení a to SRT a SSRT (nerezové provedení pro speciální aplikace). Série SRT a SSRT se standardně dodávají bez úpravy konců, což umožnuje flexibilitu při návrhu ložiskového uložení. Koncový čep na pevné straně má větší průměr než je průměr kuličkového šroubu a je určen k opracování. Díky koncovému čepu s větším průměrem nabízí série SRT a SSRT ještě větší flexibilitu při návrhu úpravy konců. Tato série je dostupná ze skladu výrobce v krátkých dodacích lhůtách.

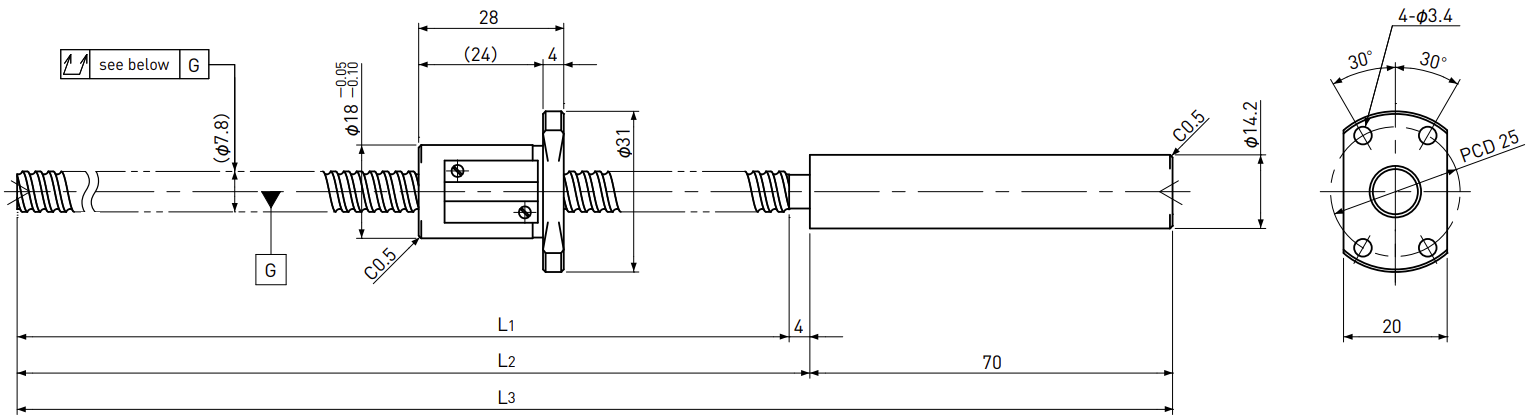

Průměr šroubu ø8 | Stoupání šroubu 5 mm

Typ	Zdvih	Přesnost	Rozměry			Odchylka	Variace	Házivost	Ax. vůle	Předpětí	Únosnost
Typ	Zdvih	Přesnost	L₁	L₂	L₃	e_p	V₃₀₀	Házivost	Ax. vůle	Předpětí	Ca dyn	C0a stat
SRT0805-196R270C7	165	Ct7	196	200	270	± 0,03	-	0,080	~ 0,020	-	1 850	3 000
SRT0805-356R430C7	325	Ct7	356	360	430	± 0,06	0,05	0,120	~ 0,020
SRT0805-196R270C10	165	Ct10	196	200	270	± 0,13	-	0,160	~ 0,050
SRT0805-356R430C10	325	Ct10	356	360	430	± 0,24	0,21	0,240	~ 0,050

Specifikace kuličkového šroubu

Velikost kuličky	Počet závitů	Směr závitů	Malý průměr šroubu	Počet drah	Materiál	Tvrdost povrchu	Antikorozní úprava

ø 1,5875	1	pravý	ø 6,6	2,7 x 1	SCM415H＋SUS303	HRC58 ~ (oblast závitu)	Antikorozní olej
