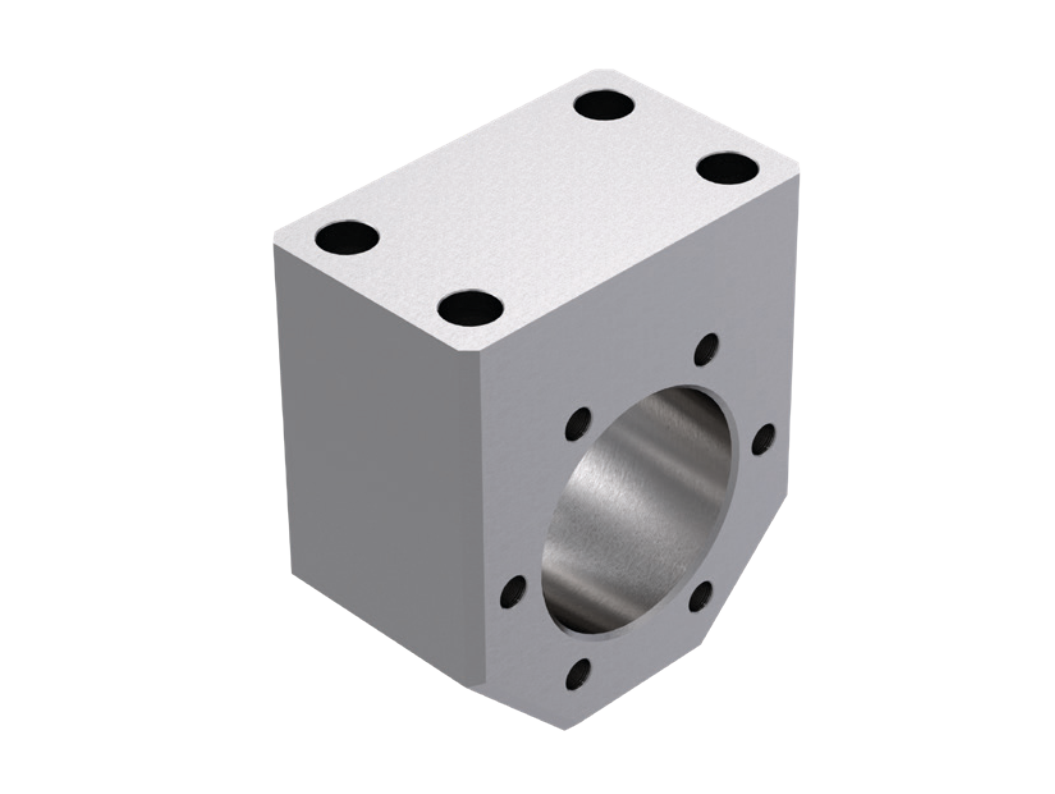

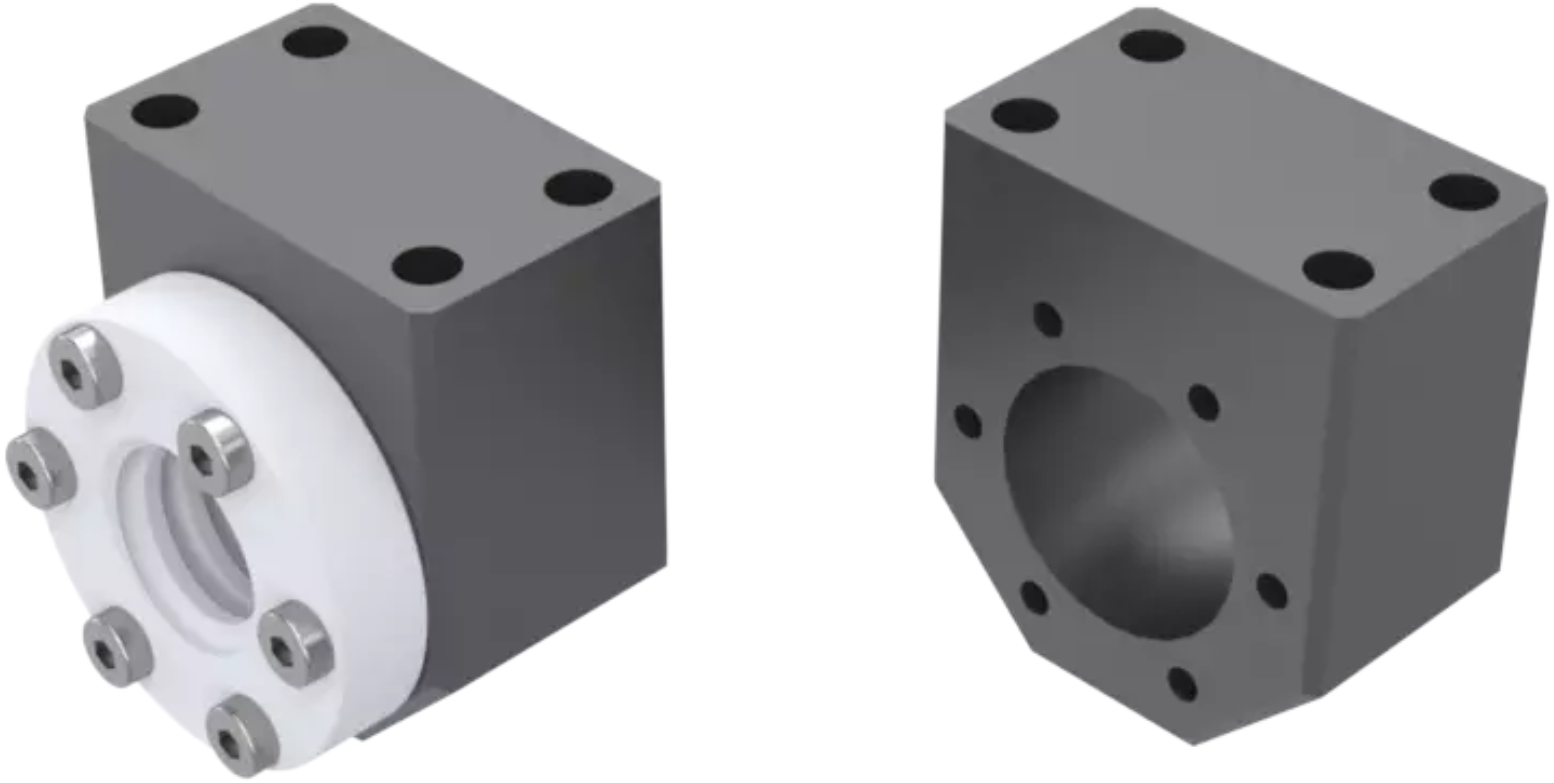

Adaptér KON - pro trapézové matice
Adaptér KON - pro matice trapézového šroubu
Průměry kuličkového šroubu: 16 - 60mm
Materiál: ocel

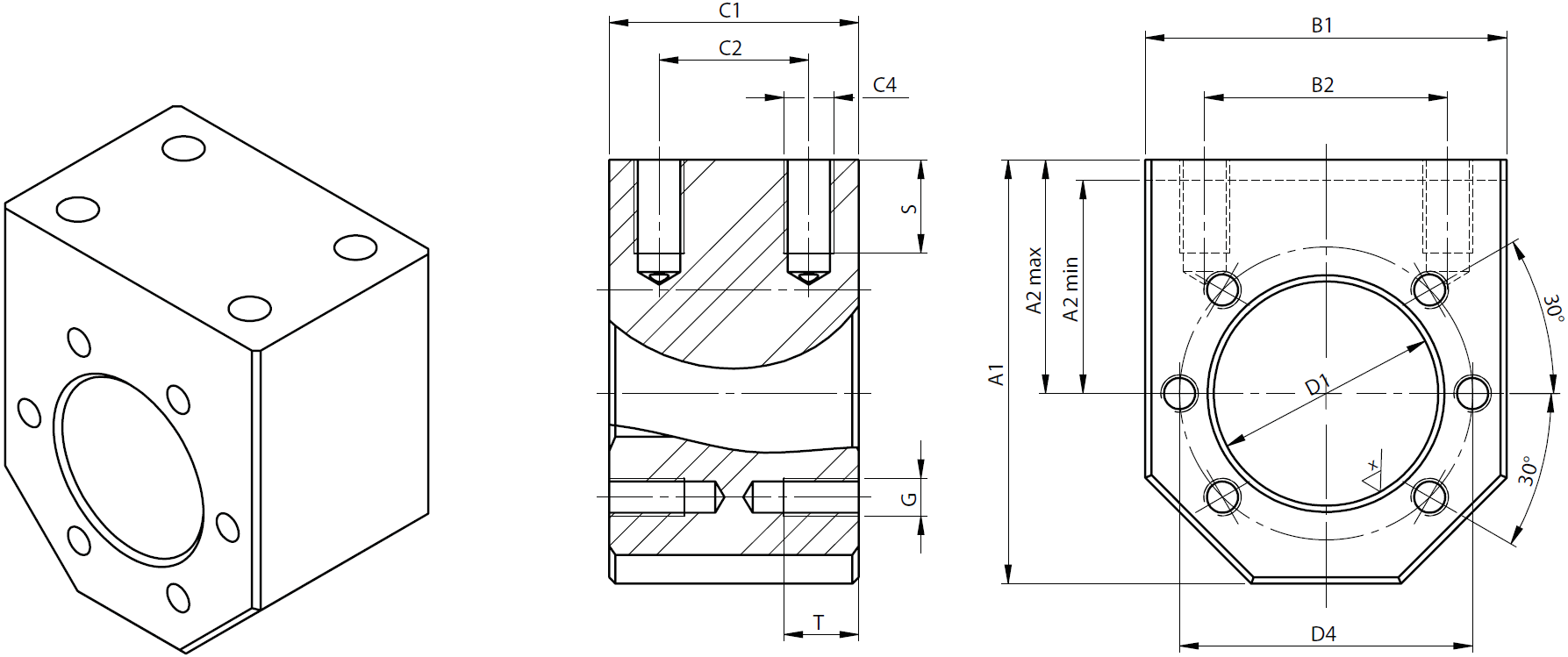

Rozměry a únosnost:
| Typ / Provedení | Rozměry (mm) |
|||||||||||||
| Pole děr | A1 | A2 max | A2 min | B1 | B2 | C1 | C2 | C4 | S | D1 | D4 |
G | T | |
| KON-Tr16x4 / Tr18x4 | 3 | 60 | 35 | 25 | 50 | 34 | 40 | 24 | M8 | 15 | 28 | 38 | M5 | 10 |
| KON-Tr20x4 / Tr24x5 | 3 | 68 | 37,5 | 29 | 58 | 39 | 40 | 24 | M8 | 15 | 32 | 45 | M6 | 12 |
| KON-Tr30x6 | 3 | 75 | 42,5 | 32,5 | 65 | 49 | 40 | 24 | M10 | 15 | 38 | 50 | M6 | 12 |
| KON-Tr36x6 | 3 | 82 | 45 | 37 | 75 | 54 | 50 | 30 | M10 | 12 | 45 | 58 | M6 | 12 |
| KON-Tr40x7 | 3 | 120 | 70 | 50 | 100 | 76 | 65 | 41 | M14 | 25 | 63 | 78 | M8 | 14 |
| KON-Tr50x8 | 3 | 135 | 77,5 | 57,5 | 115 | 91 | 88 | 64 | M16 | 25 | 72 | 90 | M10 | 16 |
| KON-Tr60x9 | 3 | 152 | 87,5 | 65 | 130 | 101 | 88 | 64 | M16 | 30 | 85 | 105 | M10 | 16 |
Objednací kód adaptéru:
| KON | Tr | 24x5 | 0 |
| 1. | 2. | 3. | 4. |
| Typ adaptéru pro trapézové matice EFM |
Typ matice |
Průměr x stoupání | Speciální úprava |
1 - Typ adaptéru pro trapézové matice EFM ... KON
2 - Typ závitu - Tr
3 - Průměr x stoupání
4 - Speciální úprava
- 0 (bez speciální úpravy / zákaznického řešení)
- 1 (speciální úprava dle požadavku / výkresové dokumentace) ... např. poloha maznice
