Popis:

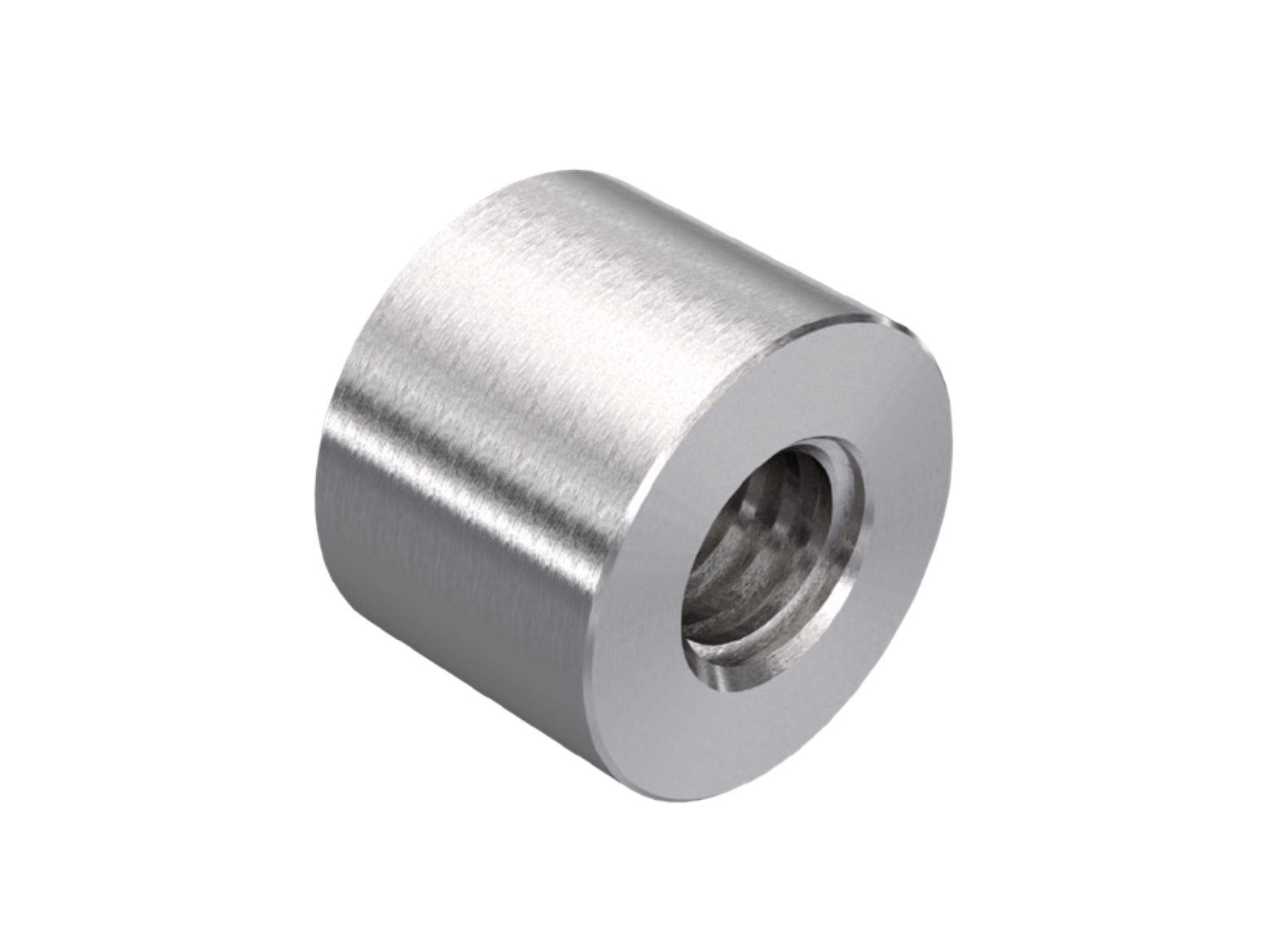

Ocelové matice jsou vhodné především pro upínací operace, seřizovací pohyby v ručním provozu a jako upevňovací matice. Krátká ocelová matice má velký hlavní průměr, který poskytuje prostor pro individuální seřízení.
Materiál: 1.0718 (11SMnPb30)

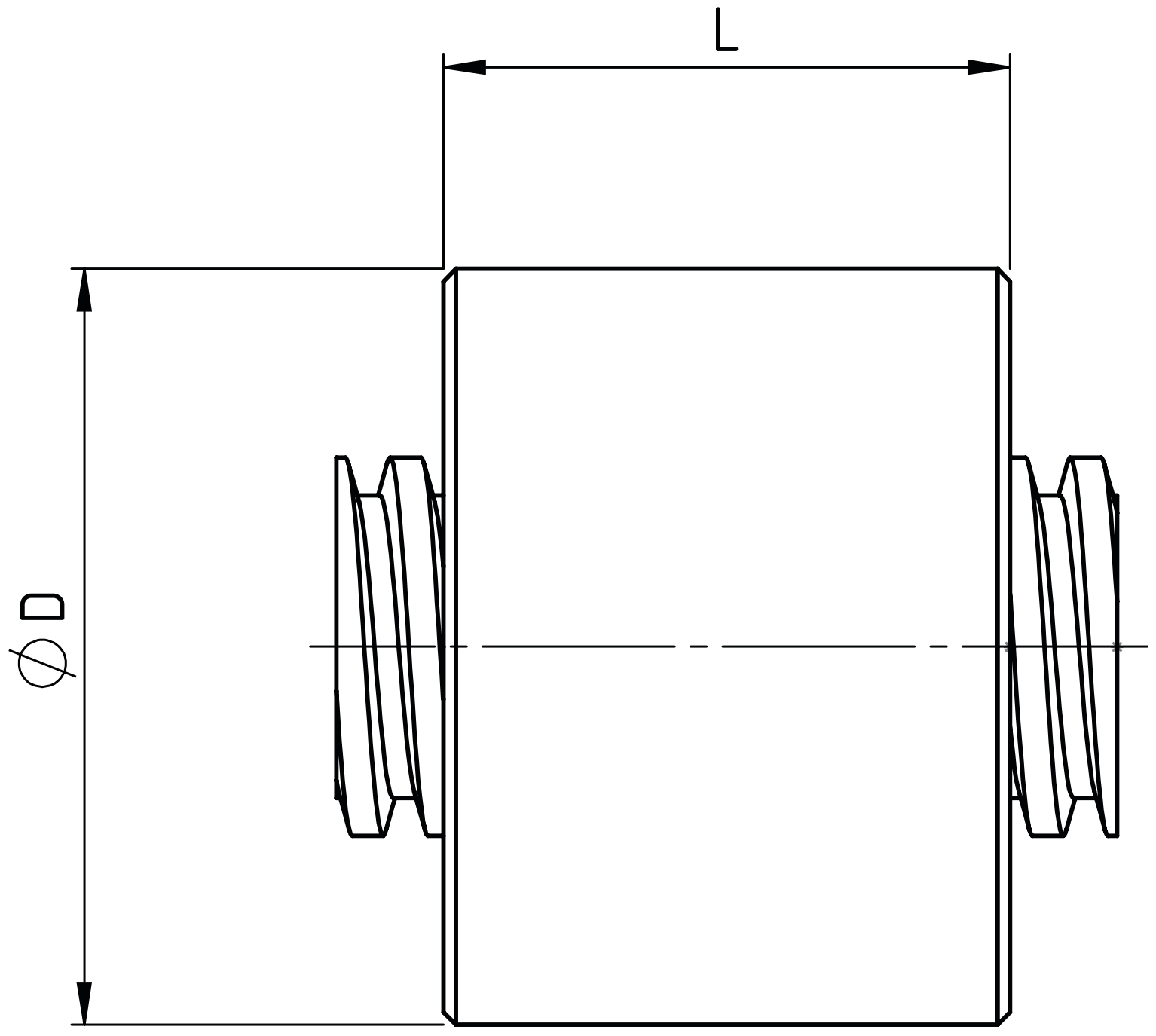

Rozměry:
Typ | Rozměry [mm] |
|
D |
L | |
KSM-Tr10x2 |
022 | 015 |
KSM-Tr10x3 | 022 | 015 |
KSM-Tr12x3 | 026 | 018 |
KSM-Tr14x3 | 030 | 021 |
KSM-Tr14x4 | 030 | 021 |
KSM-Tr16x4 | 036 | 024 |
KSM-Tr18x4 | 040 | 027 |
KSM-Tr20x4 | 045 | 030 |
KSM-Tr22x5 | 045 | 033 |
KSM-Tr24x5 | 050 | 036 |
KSM-Tr26x5 | 050 | 039 |
KSM-Tr28x5 | 060 | 042 |
KSM-Tr30x6 | 060 | 045 |
KSM-Tr32x6 | 060 | 048 |
KSM-Tr36x6 | 075 | 054 |
KSM-Tr40x7 | 080 | 060 |
KSM-Tr44x7 | 080 | 066 |
KSM-Tr48x8 | 090 | 072 |
KSM-Tr50x8 | 090 | 075 |
KSM-Tr60x9 | 100 | 090 |
KSM-Tr70x10 | 110 | 105 |
KSM-Tr80x10 | 120 | 120 |
