Popis:

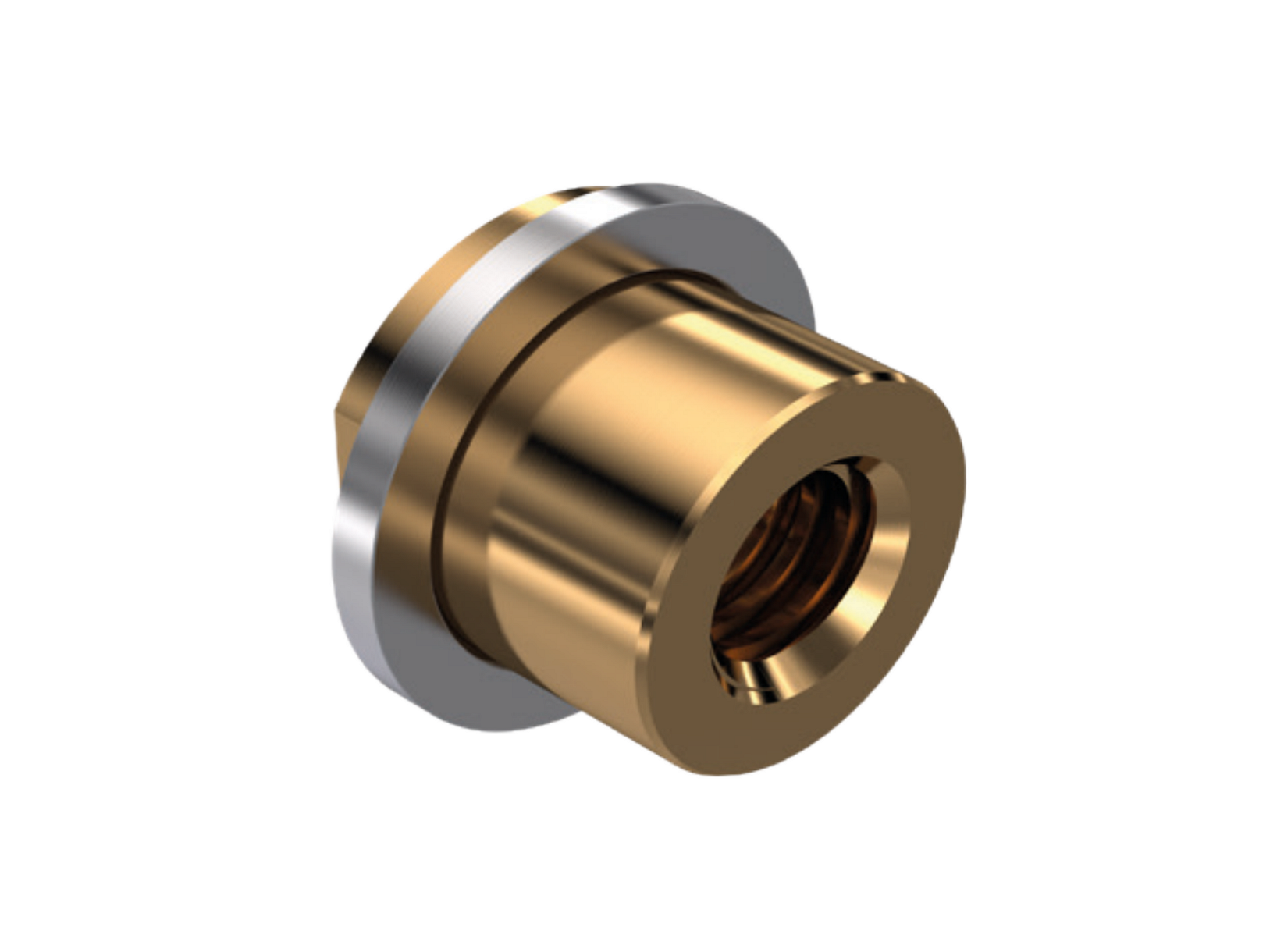

Tato matice se vyznačuje kulovou ložiskovou plochou. Díky odpovídající konkávní ložiskové podložce je jednotka matice schopna kompenzovat nesouosost v důsledku dané možnosti vychýlení.
Materiál: 2.1090 (CuSn7Zn4Pb7; RG7)

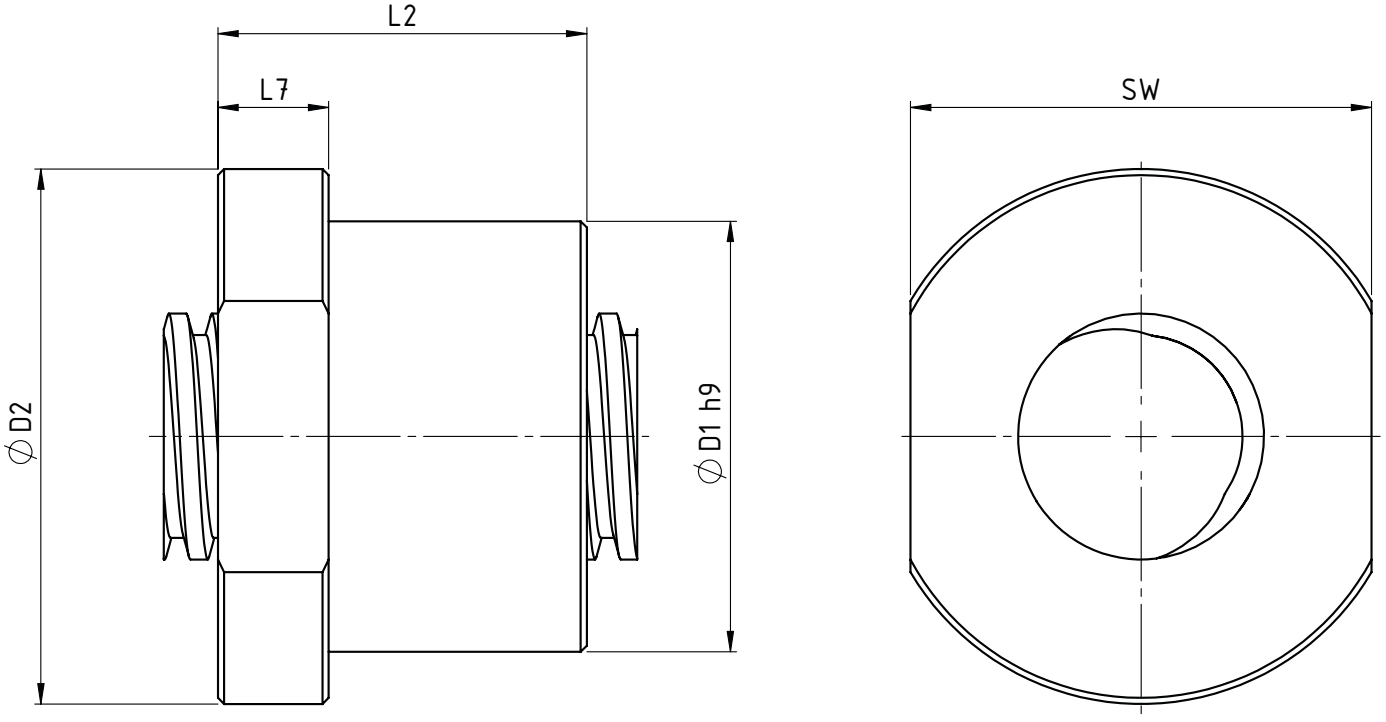

Rozměry:
| Typ | Rozměry [mm] |
|||||
| D1H9 |
D2 |
D3 |
L2 | L7 |
SW |
|
| LSA-Tr18x4 |
40 | 050 | 055 | 32 | 10 | 44 |
| LSA-Tr20x4 | 45 | 065 | 065 | 40 | 12 | 50 |
| LSA-Tr30x6 | 50 | 080 | 082 | 45 | 15 | 62 |
| LSA-Tr36x6 | 50 | 080 | 082 | 45 | 15 | 62 |
| LSA-Tr40x7 | 70 | 087 | 095 | 60 | 18 | 75 |
| LSA-Tr50x8 | 90 | 110 | 120 | 75 | 25 | 95 |
| LSA-Tr55x9 | 90 | 110 | 120 | 75 | 25 | 95 |
| LSA-Tr60x9 | 90 | 110 | 120 | 75 | 25 | 95 |
| LSA-Tr60x12 | 90 | 110 | 120 | 75 | 25 | 95 |
