Popis:

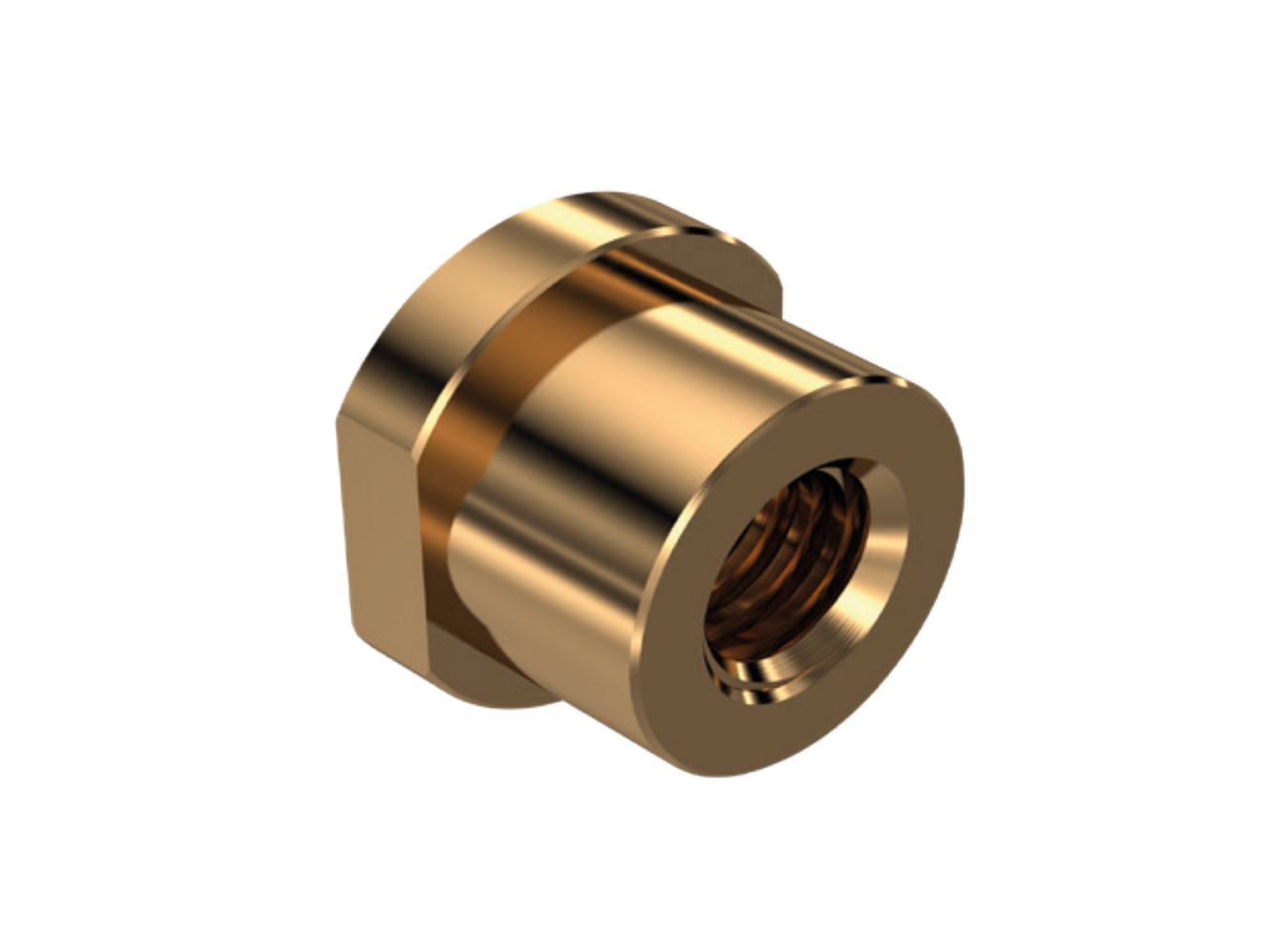

Tento typ matice s obrobenými povrchy umožňuje pozitivní přenos točivého momentu, např. při instalaci do drážek nebo profilů.Tato řešení se často vyznačují nízkou konstrukční náročností.
Materiál: 2.1090 (CuSn7Zn4Pb7; RG7)
Rozměry:
| Typ | Rozměry [mm] |
||||
| D1H9 |
D2 |
L2 |
L7 | SW |
|
| LSF-Tr18x4 |
40 | 050 | 32 | 10 | 44 |
| LSF-Tr20x4 | 45 | 065 | 40 | 12 | 50 |
| LSF-Tr30x6 | 50 | 080 | 45 | 15 | 62 |
| LSF-Tr36x6 | 50 | 080 | 45 | 15 | 62 |
| LSF-Tr40x7 | 70 | 087 | 60 | 18 | 75 |
| LSF-Tr50x8 | 90 | 110 | 75 | 25 | 95 |
| LSF-Tr55x9 | 90 | 110 | 75 | 25 | 95 |
| LSF-Tr60x9 | 90 | 110 | 75 | 25 | 95 |
| LSF-Tr60x12 | 90 | 110 | 75 | 25 | 95 |
