Popis:
Bezpečnostní matice se používají k ochraně osob a k prevenci nákladného poškození stroje. Jedná se o druhou, nezatíženou matici, která je trvale spojena s vlastní nosnou maticí a vzdáleností X. S rostoucím opotřebením nosné matice se odpovídajícím způsobem zmenšuje vzdálenost X od bezpečnostní matice.V případě přímého ohrožení osob, např. na zvedacích plošinách, je třeba dodržovat určité předpisy, mimo jiné podle norem EN 280, EN 1493, EN1570, EN 1756 (dříve VBG 14). V takovém případě se používají dlouhé bezpečnostní matice. Při použití dlouhých bezpečnostních matic lze provádět kontrolu opotřebení pomocí elektrického koncového spínače.
Materiál: 2.1090 (CuSn7Zn4Pb7; RG7)
Provedení:

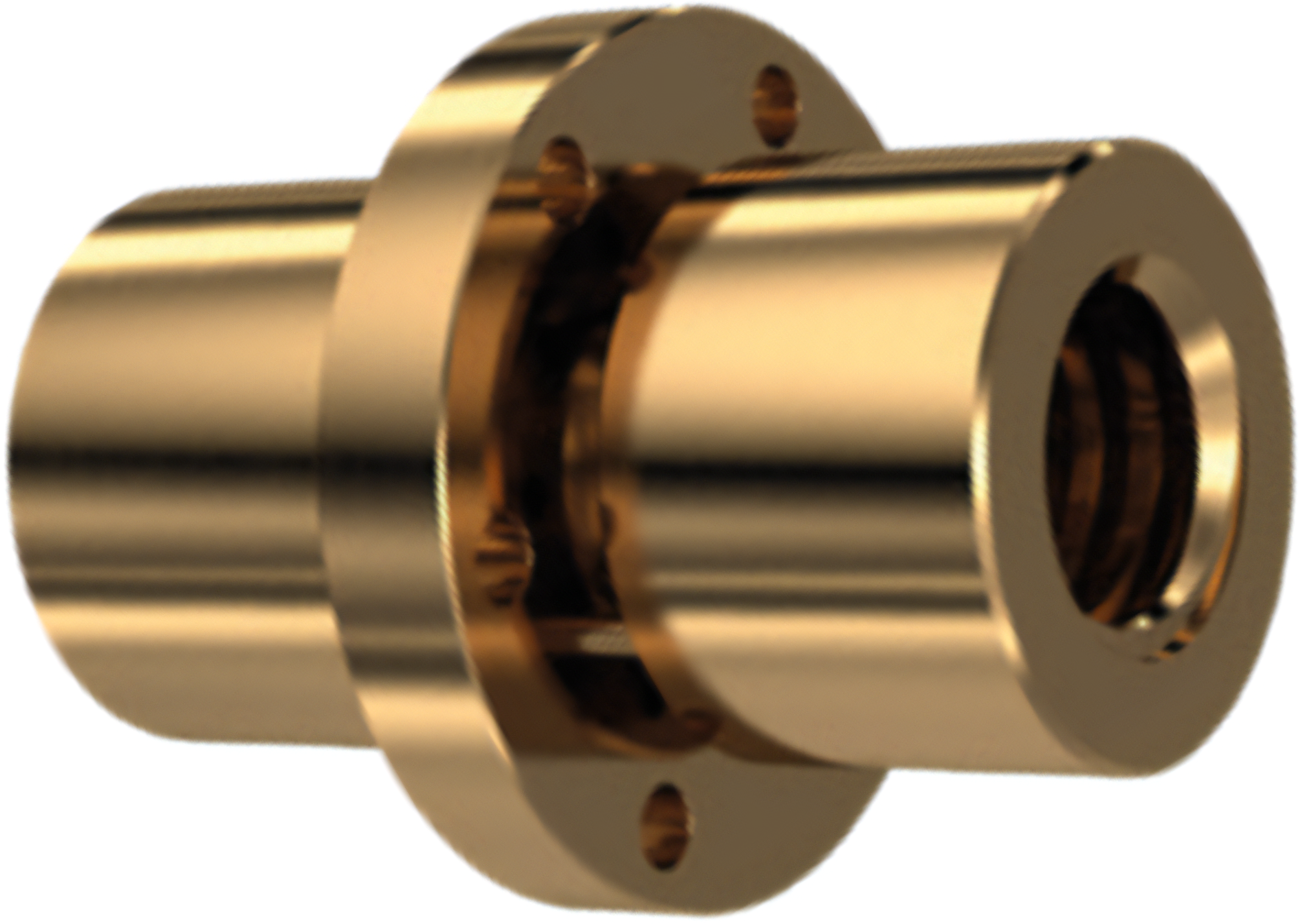

Krátké optické monitorování
SF1

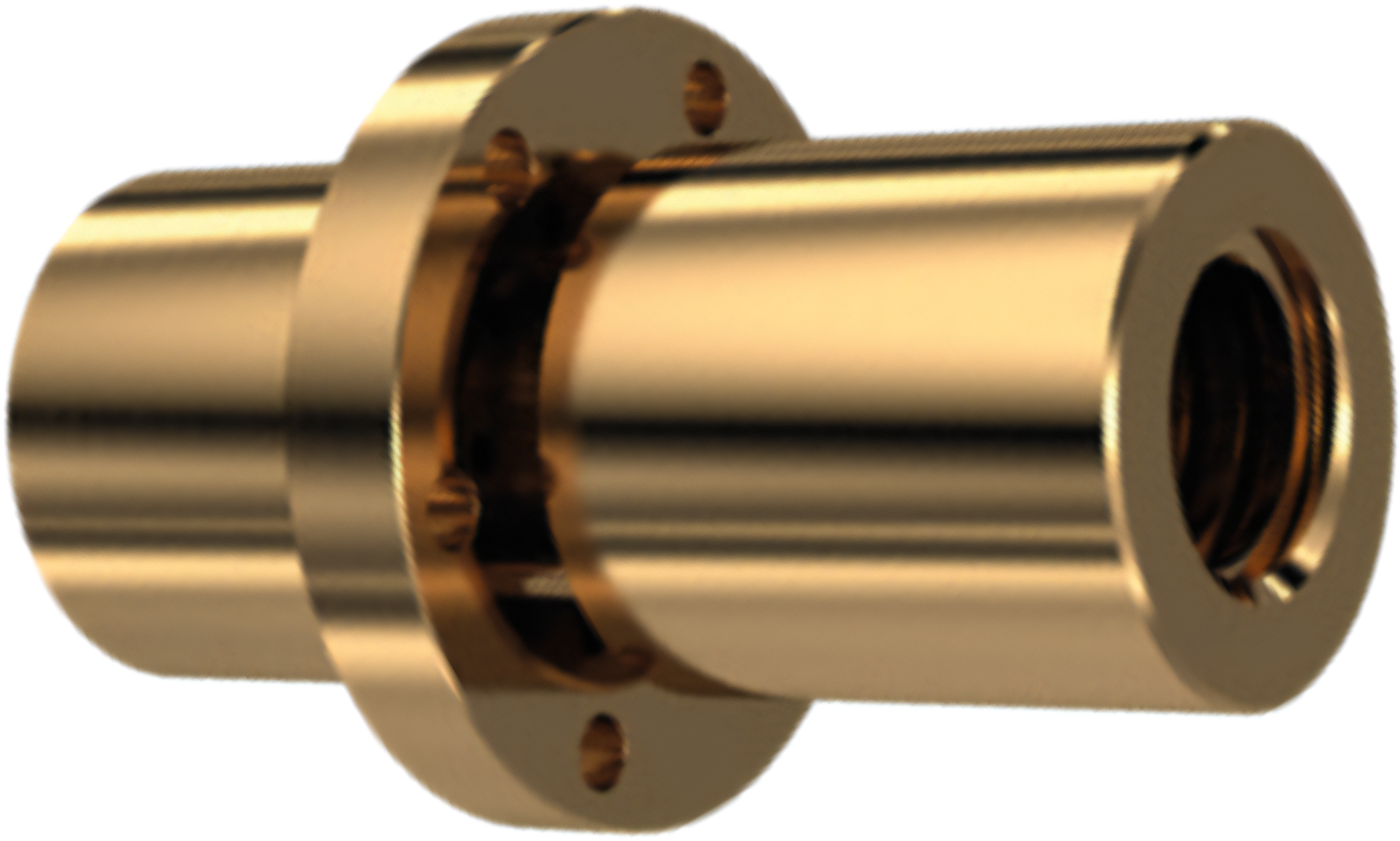

Dlouhé optické monitorování
SF3

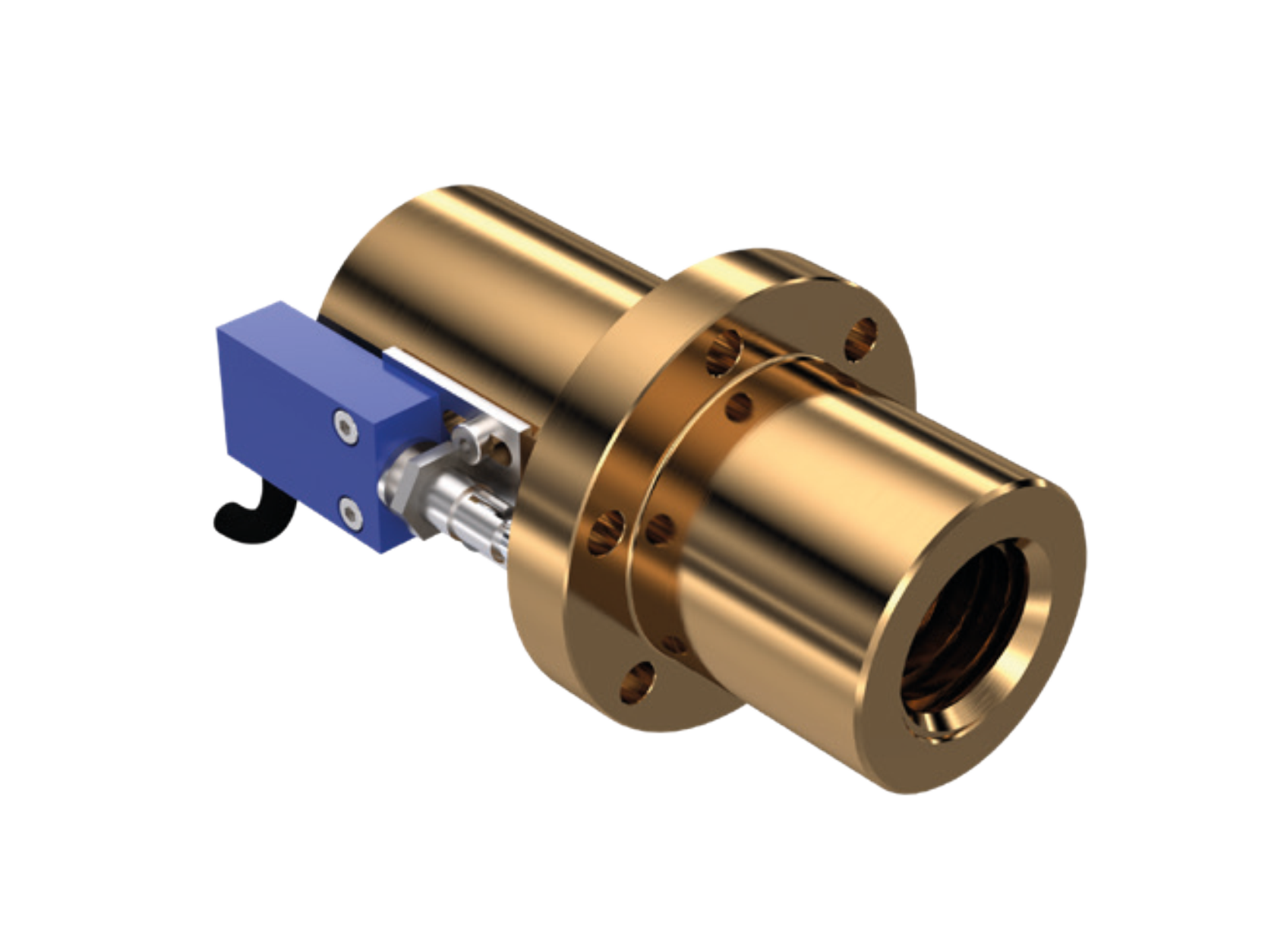

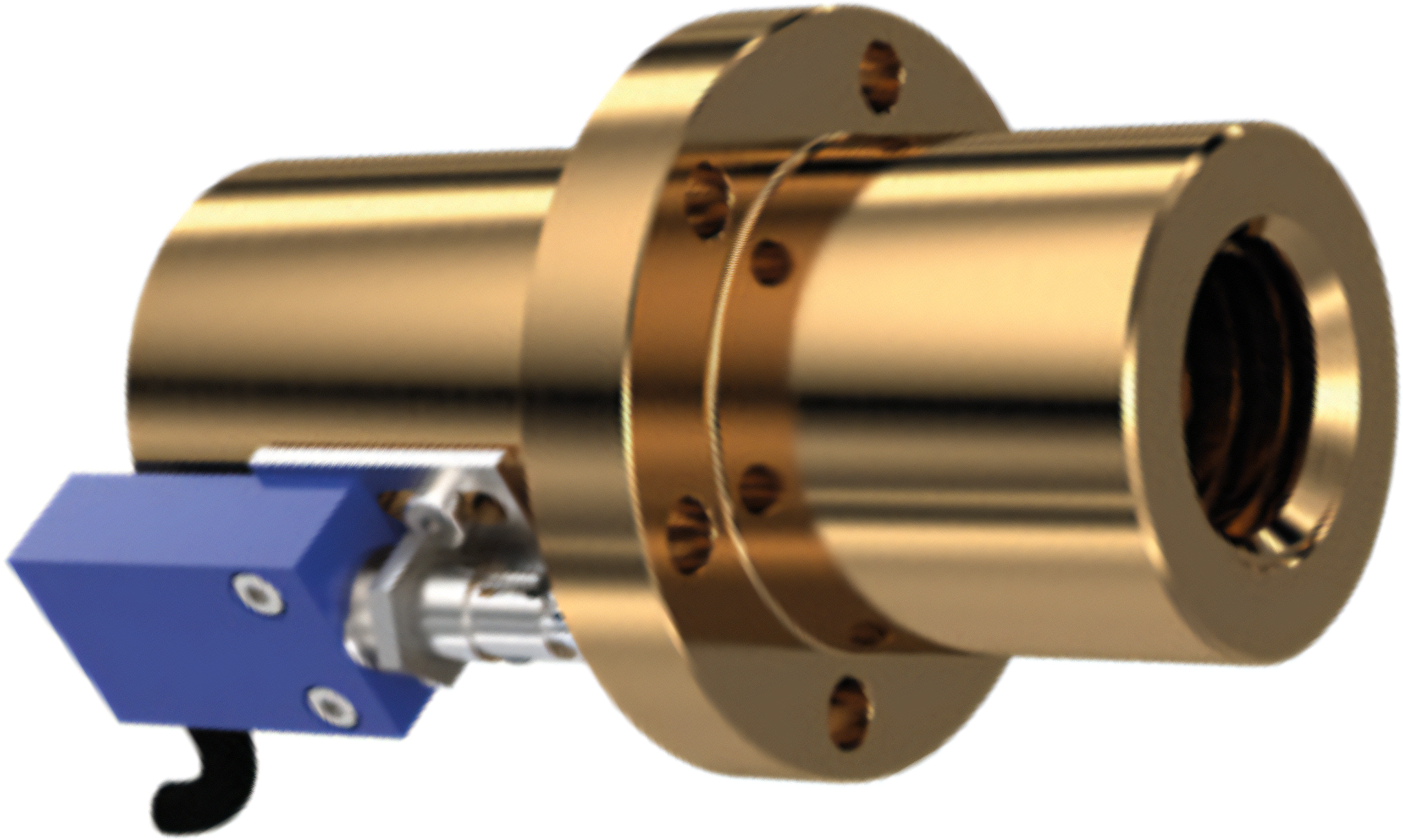

Dlouhé elektrické monitorování
SF4

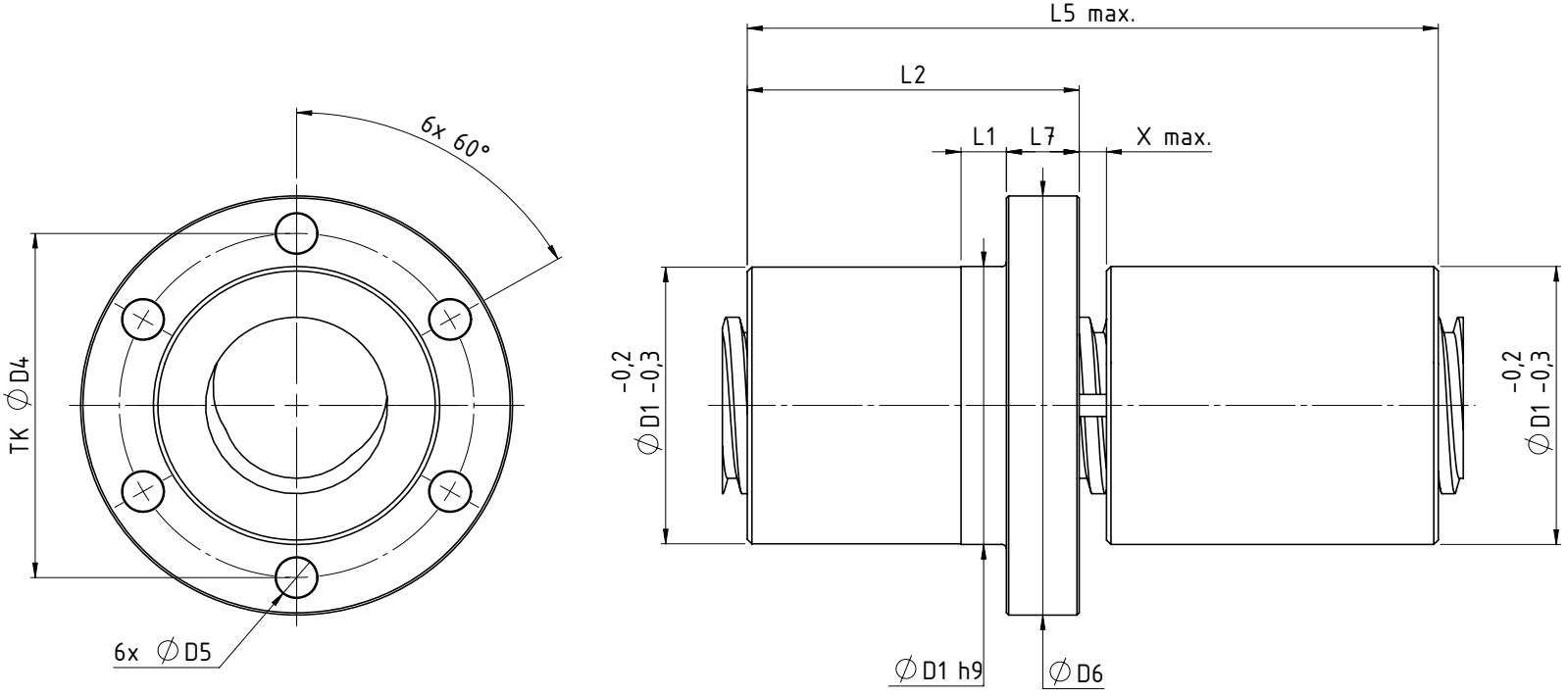

Rozměry:
Typ | Rozměry [mm] |
|||||||||
D1 h9 | D4 | D5 |
D6 |
L1 | L2 | L5 krátká |
L5 dlouhá |
L7 | X | |
EFM-SFx Tr12x3 |
024 | 032 | 06 | 040 | 10 | 028 | 050 | 060 | 12 | 04 |
EFM-SFx Tr12x6 P3 | 024 | 032 | 06 | 040 | 10 | 028 | 050 | 060 | 12 | 04 |
EFM-SFx Tr14x4 | 028 | 038 | 06 | 048 | 08 | 035 | 061 | 074 | 12 | 04 |
EFM-SFx Tr16x4 | 028 | 038 | 06 | 048 | 08 | 044 | 076 | 092 | 12 | 04 |
EFM-SFx Tr16x8 P4 | 028 | 038 | 06 | 048 | 08 | 044 | 076 | 092 | 12 | 04 |
EFM-SFx Tr18x4 | 028 | 038 | 06 | 048 | 08 | 044 | 076 | 092 | 12 | 04 |
EFM-SFx Tr18x8 P4 | 028 | 038 | 06 | 048 | 08 | 044 | 076 | 092 | 12 | 04 |
EFM-SFx Tr20x4 | 032 | 045 | 07 | 055 | 08 | 044 | 076 | 092 | 12 | 04 |
EFM-SFx Tr20x8 P4 | 032 | 045 | 07 | 055 | 08 | 044 | 076 | 092 | 12 | 04 |
EFM-SFx Tr20x16 P4 | 032 | 045 | 07 | 055 | 08 | 044 | 076 | 092 | 12 | 04 |
EFM-SFx Tr24x5 | 032 | 045 | 07 | 055 | 08 | 044 | 077 | 093 | 12 | 05 |
EFM-SFx Tr24x10 P5 | 032 | 045 | 07 | 055 | 08 | 044 | 077 | 093 | 12 | 05 |
EFM-SFx Tr30x6 | 038 | 050 | 07 | 062 | 08 | 046 | 081 | 097 | 14 | 05 |
EFM-SFx Tr30x12 P6 | 038 | 050 | 07 | 062 | 08 | 046 | 081 | 097 | 14 | 05 |
EFM-SFx Tr36x6 | 045 | 058 | 07 | 070 | 10 | 059 | 102 | 123 | 16 | 05 |
EFM-SFx Tr36x12 P6 | 045 | 058 | 07 | 070 | 10 | 059 | 120 | 123 | 16 | 05 |
EFM-SFx Tr40x7 | 063 | 078 | 09 | 095 | 10 | 073 | 124 | 152 | 16 | 06 |
EFM-SFx Tr40x14 P7 | 063 | 078 | 09 | 095 | 10 | 073 | 124 | 152 | 16 | 06 |
EFM-SFx Tr50x8 | 072 | 090 | 11 | 110 | 10 | 097 | 163 | 200 | 18 | 06 |
EFM-SFx Tr55x9 | 072 | 090 | 11 | 110 | 10 | 097 | 164 | 201 | 18 | 07 |
EFM-SFx Tr60x9 | 085 | 105 | 11 | 125 | 10 | 099 | 168 | 205 | 20 | 07 |
EFM-SFx Tr60x12 | 085 | 105 | 11 | 125 | 10 | 099 | 168 | 205 | 20 | 07 |
EFM-SFx Tr70x10 | 095 | 140 | 17 | 180 | 16 | 100 | 170 | 208 | 30 | 08 |
EFM-SFx Tr70x12 | 095 | 140 | 17 | 180 | 16 | 100 | 170 | 208 | 30 | 08 |
EFM-SFx Tr80x10 | 105 | 150 | 17 | 190 | 16 | 110 | 188 | 228 | 30 | 08 |
EFM-SFx Tr90x16 | 120 | 165 | 25 | 210 | 20 | 130 | 188 | 228 | 35 | 08 |
EFM-SFx Tr100x10 | 130 | 185 | 25 | 240 | 20 | 130 | 218 | 268 | 35 | 08 |
EFM-SFx Tr100x16 | 130 | 185 | 25 | 240 | 20 | 130 | 218 | 268 | 35 | 08 |
EFM-SFx Tr120x14 | 160 | 230 | 28 | 300 | 20 | 160 | 271 | 331 | 40 | 11 |
EFM-SFx Tr120x16 | 160 | 230 | 28 | 300 | 20 | 160 | 271 | 331 | 40 | 11 |
V případě zájmu kontaktujte na info@mnsystems.cz
