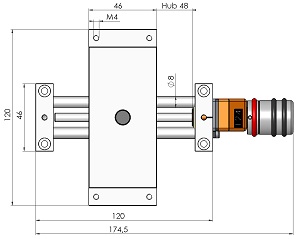

KT4808-L-PA
Dlouhý křížový stůl KT4808-L-PA
- Ø vodících tyčí 8mm / zdvih 48mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- sáně křížového stolu připraveny pro přímou montáž PT4808 nebo vertikální stanice HT08
- radiální vůle vedení <0,02 mm
- analogový ukazatel s přesností 0,1 mm
- modulární systém
- všestranné možnosti montáže
Únosnosti:
F1=200N
F2=200N
Mx=3,6Nm
My=3,6Nm
Mz=3,6Nm
Značení:
- KT (křížový stůl)
- 48 (zdvih 48mm)
- 08 (průměr vodících tyčí 8mm)
- L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)
- PA (analogový ukazatel polohy s přesností 0,1mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

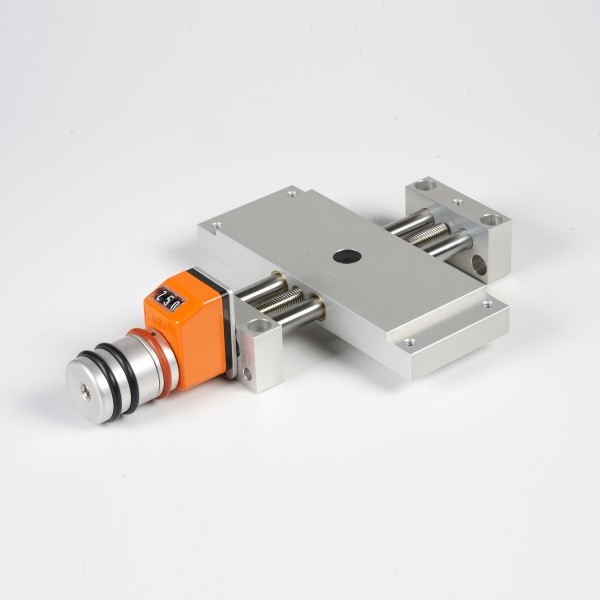

Dlouhý křížový stůl s analogovým ukazatelem KT4808-L-PA
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- ukazatel polohy přímo ukazuje 0,1 mm lineárního pohybu sání
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem
- pozice ukazatele polohy je dostupná ve dvou konstrukčních provedeních a čtyřech montážních pozicích
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
- ukazatel polohy je vyroben z plastu
Příklad objednání: KT4808-L-PA
- KT (křížový stůl)
- 48 (zdvih 48mm)
- 08 (průměr vodících tyčí 08mm)
- L (design pro přímou montáž dlouhého polohovacího stolu nebo dlouhého křížového stolu)
- PA (analogový ukazatel polohy s přesností 0,1mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
Umístění ukazatele polohy (horizontálni/vetikální uložení)
H - horizontální 0° (standard)
V - vertikální 180°
Orientace ukazatele polohy
O - nahoře 0°
R - vpravo
U - dole
L - vlevo

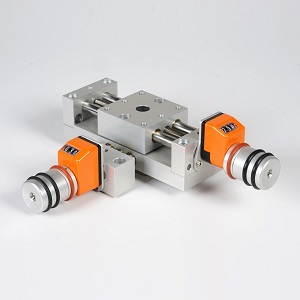

Příklad montáže víceosého systému:
- PT4808-PA
- KT4808-L-PA
