DS25

Zpět na: Otočné stanice

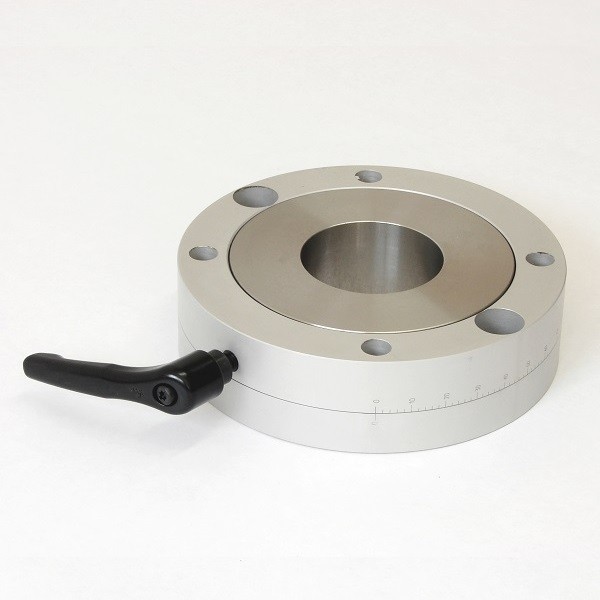

Polohovací systémy MM EngineeringOtočná stanice DS25



- Pro rychlé natočení komponent do definované polohy
- Otočná 360°
- Aretace každých 90°
- Stupnice s rozlišením 2°
- Fixovatelný v jakékoliv pozici pomocí upínací páky

Polohovací systémy MM Engineering


Únosnosti:
F1=300 N
F2=200 N
F3=300 N
M1=50 Nm

Příklad značení: DS25
- DS (otočná stanice)
- 25 (velikost 25)

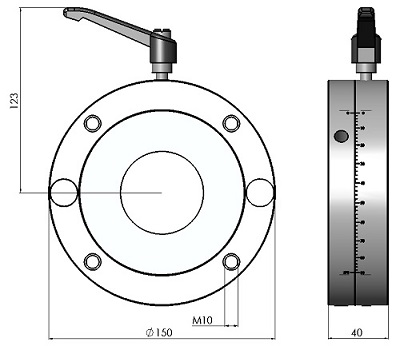

Otočná stanice s noniem DS25

DS25

Popis funkce:

  • po uvolnění upínací páky je otočná stanice polohovatelná v rozsahu 0-360°
  • horní otočná deska je samoaretovací každých 90° díky integrovanému systému kuličky s pružinou
  • pro snadnější orientaci je na obvodu pravítko s rozlišením 2°
  • otočná stanice je vybavena upínací pákou pro fixaci v libovolné poloze

Použité materiály:

  • základní tělo a otočná horní deska je vyrobena z eloxovaného hliníku
  • dutá hřídel je z nerezové oceli

Příklad objednání: DS25

  • DS= otočná stanice
  • 25= velikost 25

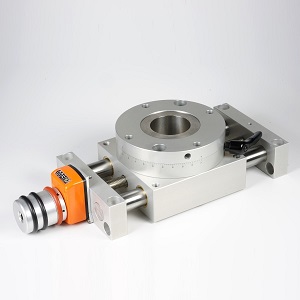

Příklad montáže víceosého systému:

ds 25

  • DS25
  • PT8625-PA
Podívejte se na videa k tomuto produktu:
