DT36025-PAE

Polohovací systémy MM Engineering Otočný stůl DT36025-PAE

- Otáčení pomocí šnekového soukolí
- Samosvorný převod
- Převodový poměr i = 50:1
- Vůle < 0,02°
- Radiální vůle < 0,03mm
- Digitální ukazatel s přesností 0,1°

Polohovací systémy MM Engineering

Únosnosti:
F1=1000 N
F2=1000 N
F3=500 N
M1=10Nm

Příklad značení: DT36025-PAE-H-O
- DT (otočný stůl)
- 360 (otočný 360°)
- 25 (velikost 25)
- PAE (digitální ukazatel polohy)
- H/V (montážní poloha ukazatele)
- O/R/U/L (orientace ukazatele)

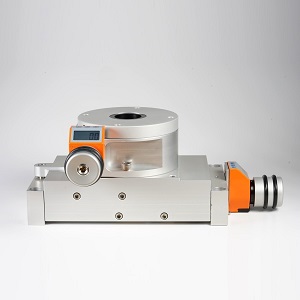

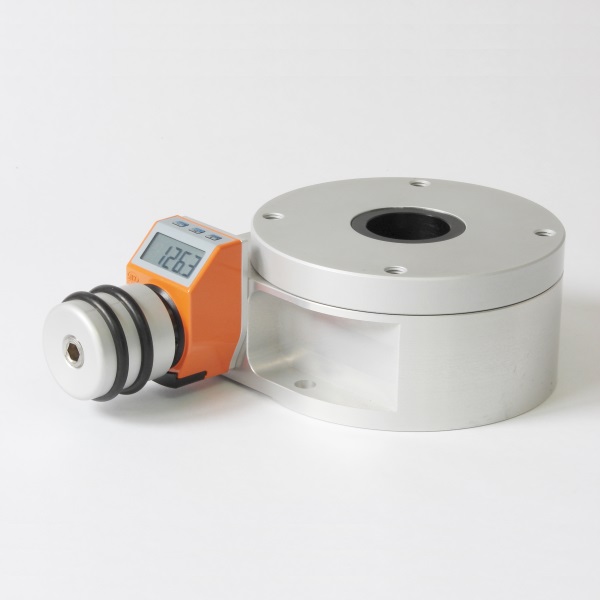

Otočný stůl s ovládacím kolečkem a digitálním ukazatelem DT36025-PAE

dt36025 pae

Popis funkce:

horní deska otočného stolu je stavitelná pomocí otáčení polohovacího kolečka
úhel rotace je zobrazený na ukazateli polohy po 0,1°
pozice ukazatele polohy je dostupná ve dvou konstrukčních provedení a čtyřech montážních polohách (viz.níže)
po nastavení polohy nutná žádná další aretace

Použité materiály:

základní tělo a otočná horní deska je vyrobena z eloxovaného hliníku
šnek je vyroben z oceli, šnekové kolo je vyrobeno z bronzu
nosné ložisko je z mosazi
dutá hřídel stolu je z nerezi
ukazatel polohy je vyroben z plastu

Příklad objednání: DT36025-PAE-H-O

DT= rotační stůl
360= lze rotovat o 360°
25= velikost 25
PAE (digitální ukazatel polohy s přesností 0,1mm)
H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
