PT4808

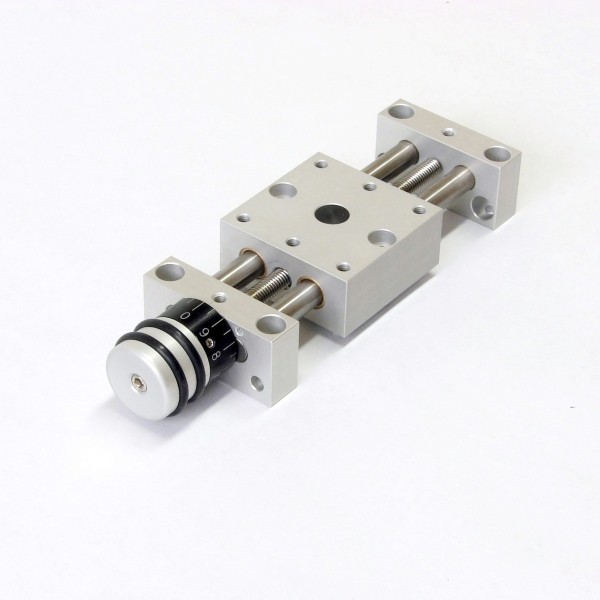

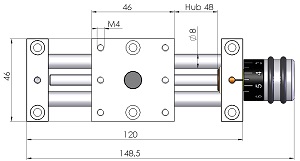

Dlouhý polohovací stůl PT4808
- Ø vodících tyčí 8mm / zdvih 48mm
- bezvůlový pohybový šroub / předepnutá matice
- samorvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- bezúdržbový systém
- radiální vůle vedení <0,02 mm
- sáně stavitelné pomocí otáčení polohovacího kolečka (1 dílek = 0,05mm)
- modulární systém
- všestranné možnosti montáže
Únosnosti:
F1=200N
F2=200N
Mx=3,6Nm
My=3,6Nm
Mz=3,6Nm
Značení:
- PT (polohovací stůl)
- 48 (zdvih 48mm)
- 08 (průměr vodících tyčí 8mm)
Dlouhý polohovací stůl s noniem PT4808
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem D5
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
Příklad objednání: PT4808
- PT = polohovací stůl
- 48 = zdvih 48mm
- 08 = velikost 8 (Ø vodících tyčí)

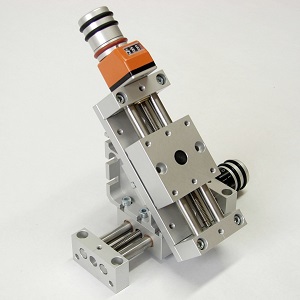

Příklad montáže víceosého systému:
- PT4808-PA
- MP-4808
- MW904508 (2x)
- PT4808
Stažení souboru CAD (STEP) PT4808
