HT04

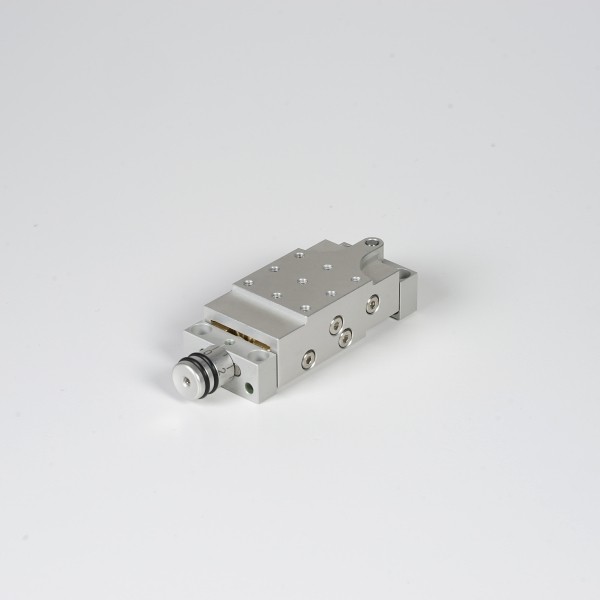

Vertikální stůl HT04
- sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb)
- Ø vodících tyčí 4mm / zdvih 4mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- radiální vůle vedení <0,05 mm
- 1 dílek nonia je ekvivalentní 0,025 mm posunutí stolu
- bezúdržbový systém
- modulární systém
- všestranné možnosti montáže
Únosnosti:
F1=30N
F2=50N
Mx=0,5Nm
My=0,5Nm
Mz=2,0Nm
Příklad značení: HT04
- HT (vertikální stůl)
- 04 (průměr vodících tyčí 4mm) / zdvih 4mm
Vertikální stůl bez ukazatele HT04
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- jeden dílek stupnice na polohovacím kolečku odpovídá 0,05mm lineárního pohybu
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
Příklad objednání: HT04
- HT= vertikální stanice
- 04 = zdvih 4mm / Ø vodících tyčí = 4mm

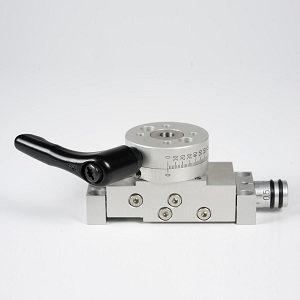

Příklad montáže víceosého systému:
- DS04
- HT04
Stažení souboru CAD (STEP) HT04
