HT12-PA

Polohovací systémy MM EngineeringVertikální stůl HT12-PA




- sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb)
- Ø vodících tyčí 12mm / zdvih 12mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- radiální vůle vedení <0,05 mm
- analogový ukazatel s přesností 0,1 mm
- bezúdržbový systém
- modulární systém
- všestranné možnosti montáže

Polohovací systémy MM Engineering


Únosnosti:
F1=150N
F2=200N
Mx=10Nm
My=10Nm
Mz=20Nm

Příklad značení: HT12-PA
- HT (vertikální stůl)
- 12 (průměr vodících tyčí 12mm) / zdvih 12mm
- PA (analogový ukazatel polohy s přesností 0,1mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

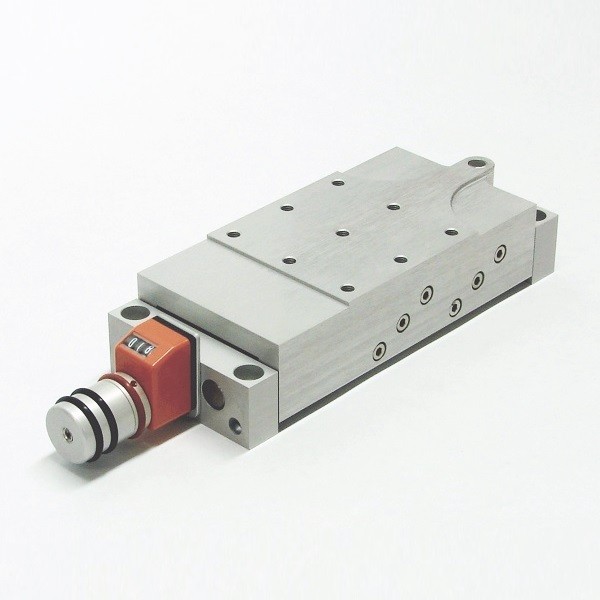

Vertikální stůl s analogovým ukazatelem HT12-PA


ht12 pa


Popis funkce:

  • sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
  • ukazatel polohy přímo ukazuje 0,1 mm lineárního pohybu sání
  • kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
  • v případě požadavku lze šroub navíc zajistit aretačním šroubem
  • pozice ukazatele polohy je dostupná ve dvou konstrukčních provedeních a čtyřech montážních pozicích

Použité materiály:

  • sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
  • vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
  • vodící pouzdra jsou vyrobeny z mosazi
  • ukazatel polohy je vyroben z plastu

Příklad objednání: HT12-PA

  • HT= vertikální stanice
  • 12 = zdvih 12mm / Ø vodících tyčí = 12mm
  • PA (analogový ukazatel polohy s přesností 0,1mm)
  • H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
  • O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

Umístění ukazatele polohy (horizontálni/vetikální uložení)

  H - horizontální 0° (standard)        V - vertikální 180°

Orientace ukazatele polohy

  O - nahoře 0°        R - vpravo        U - dole        L - vlevo

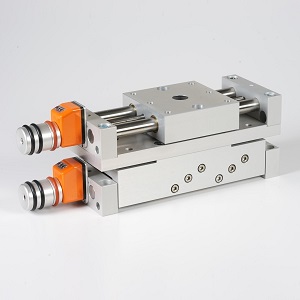

Příklad montáže víceosého systému:

ht 12 pa

  • PT7312-PAE
  • MP7312
  • HT12-PA
