HT25-PA

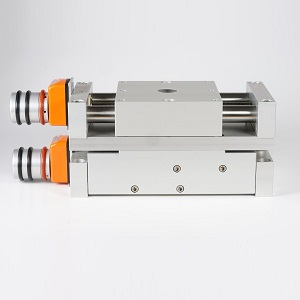

Vertikální stůl HT25-PA
- sáně stavitelné pomocí otáčení polohovacího kolečka (vertikální pohyb)
- Ø vodících tyčí 25mm / zdvih 25mm
- bezvůlový pohybový šroub / předepnutá matice
- samosvorný pohybový šroub
- po nastavení polohy není nutná žádná další aretace
- radiální vůle vedení <0,05 mm
- analogový ukazatel s přesností 0,1 mm
- bezúdržbový systém
- modulární systém
- všestranné možnosti montáže
Únosnosti:
F1=500N
F2=700N
Mx=50Nm
My=50Nm
Mz=100Nm
Příklad značení: HT25-PA
- HT (vertikální stůl)
- 25 (průměr vodících tyčí 25mm) / zdvih 25mm
- PA (analogový ukazatel polohy s přesností 0,1mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)

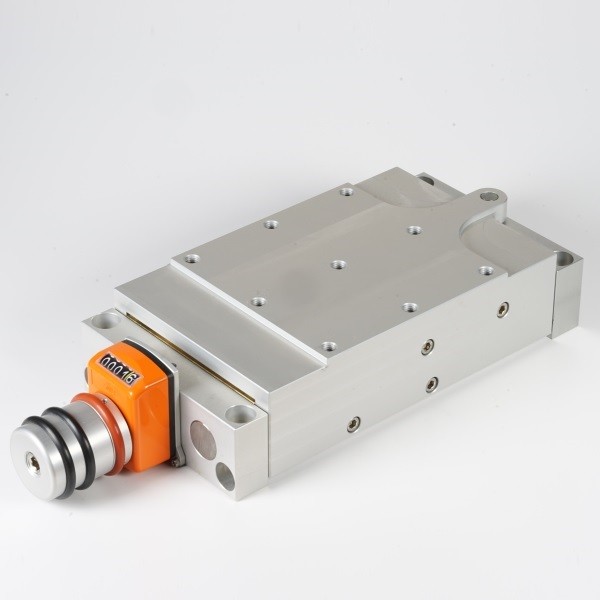

Vertikální stůl s analogovým ukazatelem HT25-PA
Popis funkce:
- sáně polohovacího stolu jsou stavitelné otáčením polohovacího kolečka
- ukazatel polohy přímo ukazuje 0,1 mm lineárního pohybu sání
- kvůli předepnuté a samosvorné matici šroubu není po nastavení polohy nutná žádná další aretace
- v případě požadavku lze šroub navíc zajistit aretačním šroubem
- pozice ukazatele polohy je dostupná ve dvou konstrukčních provedeních a čtyřech montážních pozicích
Použité materiály:
- sáně polohovacího stolu a boční ložiskové bloky jsou vyrobeny z eloxovaného hliníku
- vodící tyče a pohybový šroub jsou vyrobeny z nerezové oceli
- vodící pouzdra jsou vyrobeny z mosazi
- ukazatel polohy je vyroben z plastu
Příklad objednání: HT25-PA
- HT= vertikální stanice
- 25 = zdvih 25mm / Ø vodících tyčí = 25mm
- PA (analogový ukazatel polohy s přesností 0,1mm)
- H/V (montážní poloha ukazatele-jednotky, H = horizontální 0° / V = vertikální 180°)
- O/R/U/L (orientace ukazatele, O = číselník nahoře / R = číselník vpravo / U = číselník dole / L = číselník vlevo)
Umístění ukazatele polohy (horizontálni/vetikální uložení)
H - horizontální 0° (standard)
V - vertikální 180°
Orientace ukazatele polohy
O - nahoře 0°
R - vpravo
U - dole
L - vlevo
Příklad montáže víceosého systému:
- PT8625-PA
- MP8625
- HT25-PA
