Funkce:
- Otočný stůl se otáčí pomocí motoru a šnekového převodu.
- Krokový motor s řízením GSM17 má integrovanou kontrolu polohy.
- Převodový poměr je 45:1 a maximální vstupní otáčky jsou 600 ot/min.
Výhody:
Tento motorizovaný otočný stůl nabízí cenově výhodné řešení pro úlohy seřizování a polohování ve strojích a přípravcích.
Šnekový převod i všechna ložiska jsou trvale mazána. Proto není nutná žádná údržba.

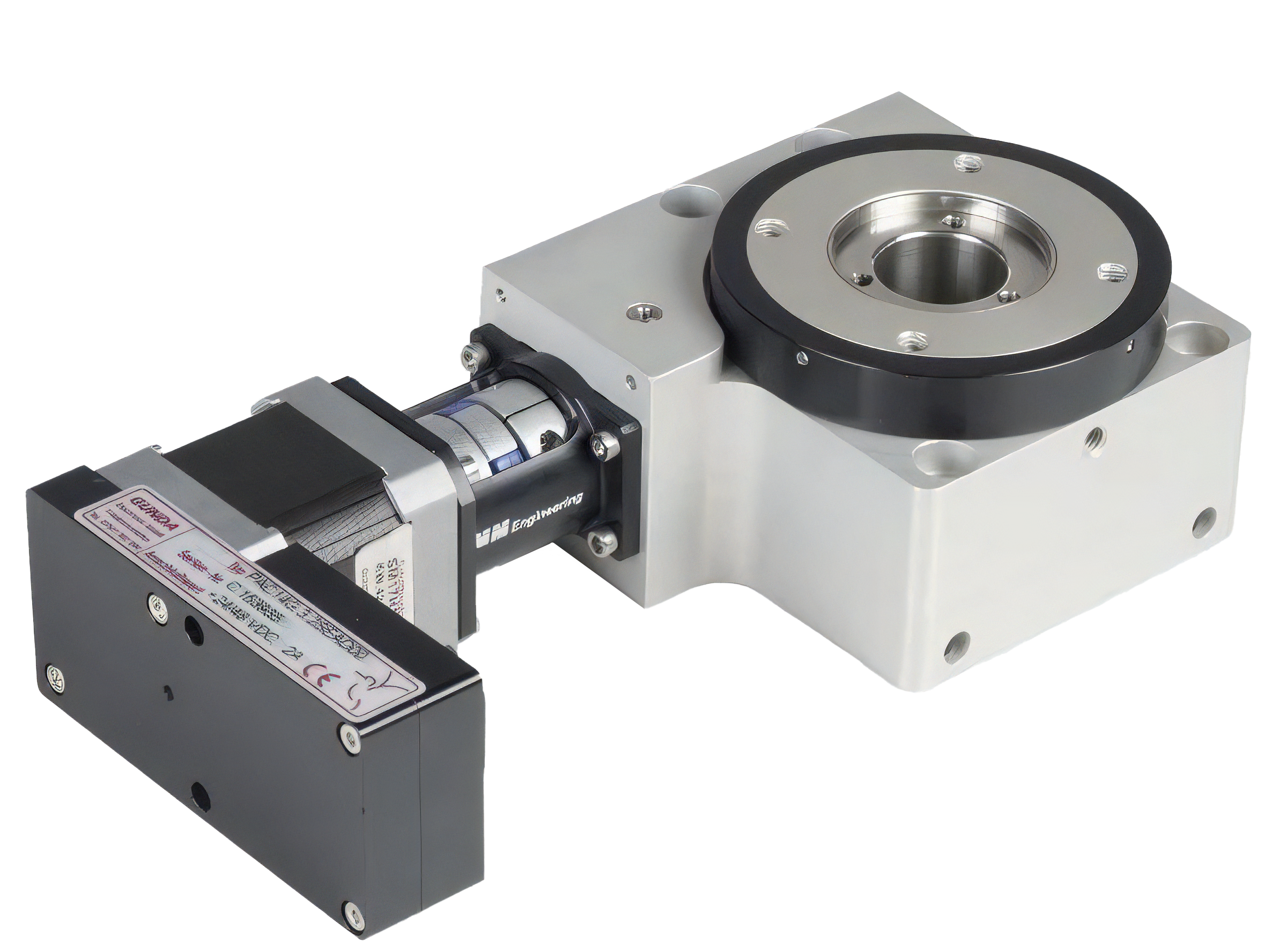

Motorový otočný stůl MDT36012-HP-i45-AK-B lze snadno kombinovat s motorovými i ručně ovládanými seřizovacími jednotkami velikosti 12.
Speciální funkce:
![Flange with claw coupling](/images/mm/nove/otocne/hp/Flange-with-claw-coupling.png)
Příruba se spojkou
Příruba motoru je vhodná pro přímou montáž krokového motoru velikosti NEMA 17.
Torzně tuhá spojka zajišťuje přenos krouticího momentu s tlumením vibrací.
![Adjustable positioning ring](/images/mm/nove/otocne/hp/Adjustable-positioning-ring.png)
Nastavitelný polohovací kroužek
Pomocí nastavitelného polohovacího kroužku lze referenční bod otáčení libovolně nastavit na polohu namontované součásti.
Možnosti orientace výstupních kabelů:
![rizeni 1](/images/mm/nove/otocne/sg/rizeni-1.png)
Pozice 1 (standard)
![rizeni 2](/images/mm/nove/otocne/sg/rizeni-2.png)
Pozice 2
![rizeni 3](/images/mm/nove/otocne/sg/rizeni-3.png)
Pozice 4
![rizeni 4](/images/mm/nove/otocne/sg/rizeni-4.png)
Pozice 3
Technická data:
- převodový poměr: 45:1
- Maximální vstupní rychlost: 600 U/min
- Požadovaný vstupní krouticí moment: 0,13 Nm
- Účinnost η: 0,60
- Max. výstupní točivý moment M1: 3 Nm (v závislosti na motoru)
- Max. naklápěcí moment M2: 3 Nm
- Zpětná vůle: 1,5 mm: < 0,10°
- Provozní teplota: 10°C - 60°C
- Maximální pracovní cyklus: 100 %
Typ |
Zatížení | ||||
F1 [N] | F2 [N] | F3 [N] | M1 [Nm] | M2 [Nm] | |
MDT36012-HP-i45 | 600 | 600 | 300 | 3 | 3 |
Typ |
Hmotnosti | |||
AK-B [g] | AK-M [g] | AK-S [g] | t [°C] | |
MDT36012-HP-i45 | 1450 | 1820 | 1895 | 10 - 60 |
Nebo v případě zájmu na vyžádání info@mnsystems.cz
