Funkce:

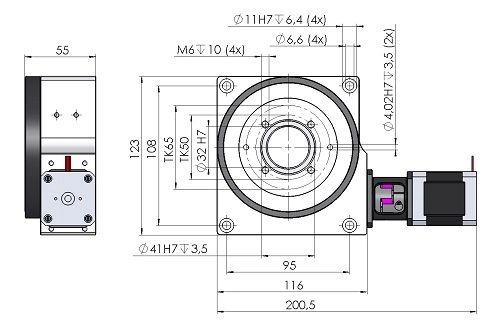

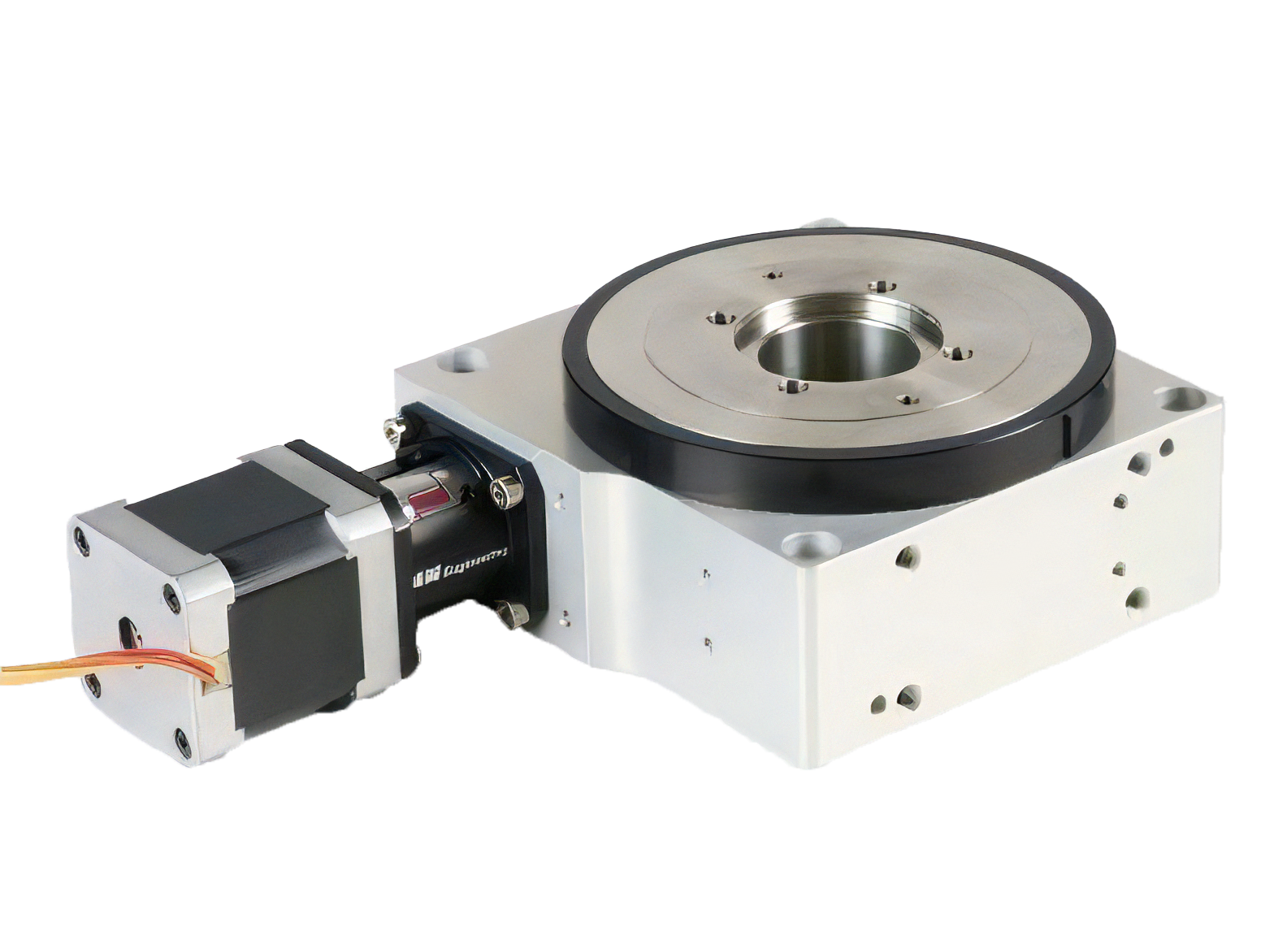

- Otočný stůl se otáčí pomocí motoru a šnekového převodu.
- Standardní krokový motor (Nema17, □42 mm) je přímo axiálně připevněn pomocí příruby a spojky.
- Převodový poměr je 20:1 nebo 40:1 a maximální vstupní otáčky jsou 600 ot/min.
Výhody:
Ložiskový a převodový stupeň umožňují vysoké zatížení. Křížové válečkové ložisko slouží jako pevné ložisko a umožňuje vysoké naklápěcí momenty.
Šnekový převod i všechna ložiska jsou trvale mazána. Proto není nutná žádná údržba. Motorové otočné stoly jsou vhodné pro nepřetržitý provoz.
Praktické odpovídající doplňkové komponenty, jako jsou sklíčidla nebo referenční spínače s držáky, doplňují naši nabídku.
Speciální funkce:
![Flange with claw coupling](/images/mm/nove/otocne/sg/Flange-with-claw-coupling.png)
Příruba se spojkou
Příruba motoru je vhodná pro přímou montáž krokového motoru velikosti NEMA 17.
Torzně tuhá spojka zajišťuje přenos krouticího momentu s tlumením vibrací.
![Adjustable positioning ring](/images/mm/nove/otocne/sg/Adjustable-positioning-ring.png)
Nastavitelný polohovací kroužek
Pomocí nastavitelného polohovacího kroužku lze referenční bod otáčení libovolně nastavit na polohu namontované součásti.
![Tilting rigidity](/images/mm/nove/otocne/sg/Tilting-rigidity.png)
Tuhost naklápění
Díky pečlivému výběru vysoce kvalitních komponent a precizní výrobě dosahuje motorový otočný stůl MDT360110 vysoké nosnosti a tuhosti.
Možnosti orientace výstupních kabelů:
![kabely 1](/images/mm/nove/otocne/sg/kabely-1.png)
Pozice 1 (standard)
![kabely 2](/images/mm/nove/otocne/sg/kabely-2.png)
Pozice 2
![kabely 3](/images/mm/nove/otocne/sg/kabely-3.png)
Pozice 4
![kabely 4](/images/mm/nove/otocne/sg/kabely-4.png)
Pozice 3
Tabulka zatížení:
Typ |
Zatížení | ||||
F1 [N] | F2 [N] | F3 [N] | M1 [Nm] | M2 [Nm] | |
MDT360110-ixx | 5000 | 3000 | 5000 | 15 | 100 |
