Otočné stoly | SG-line

mm engineeringPopis:

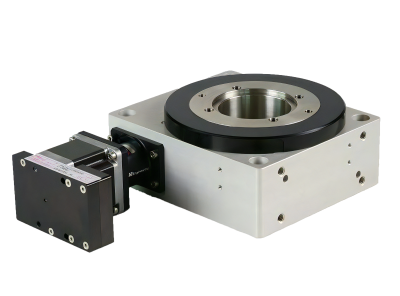

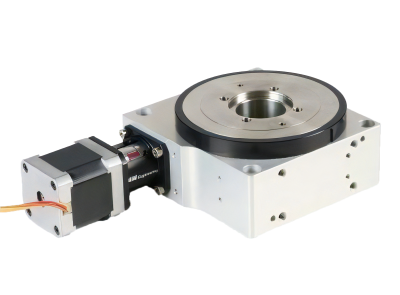

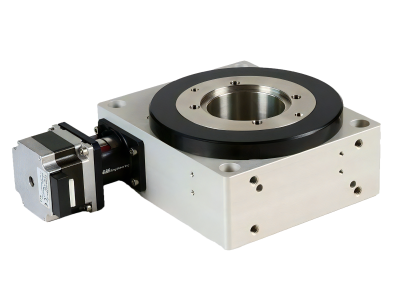

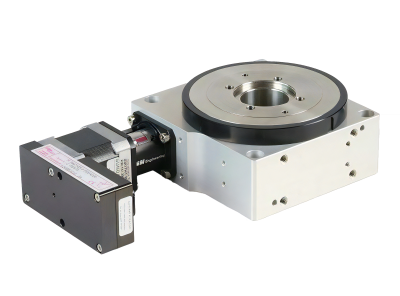

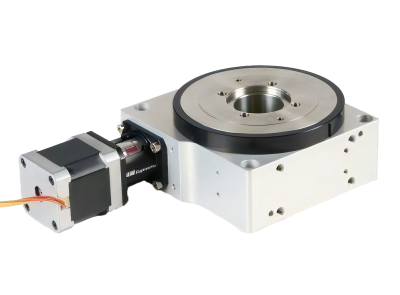

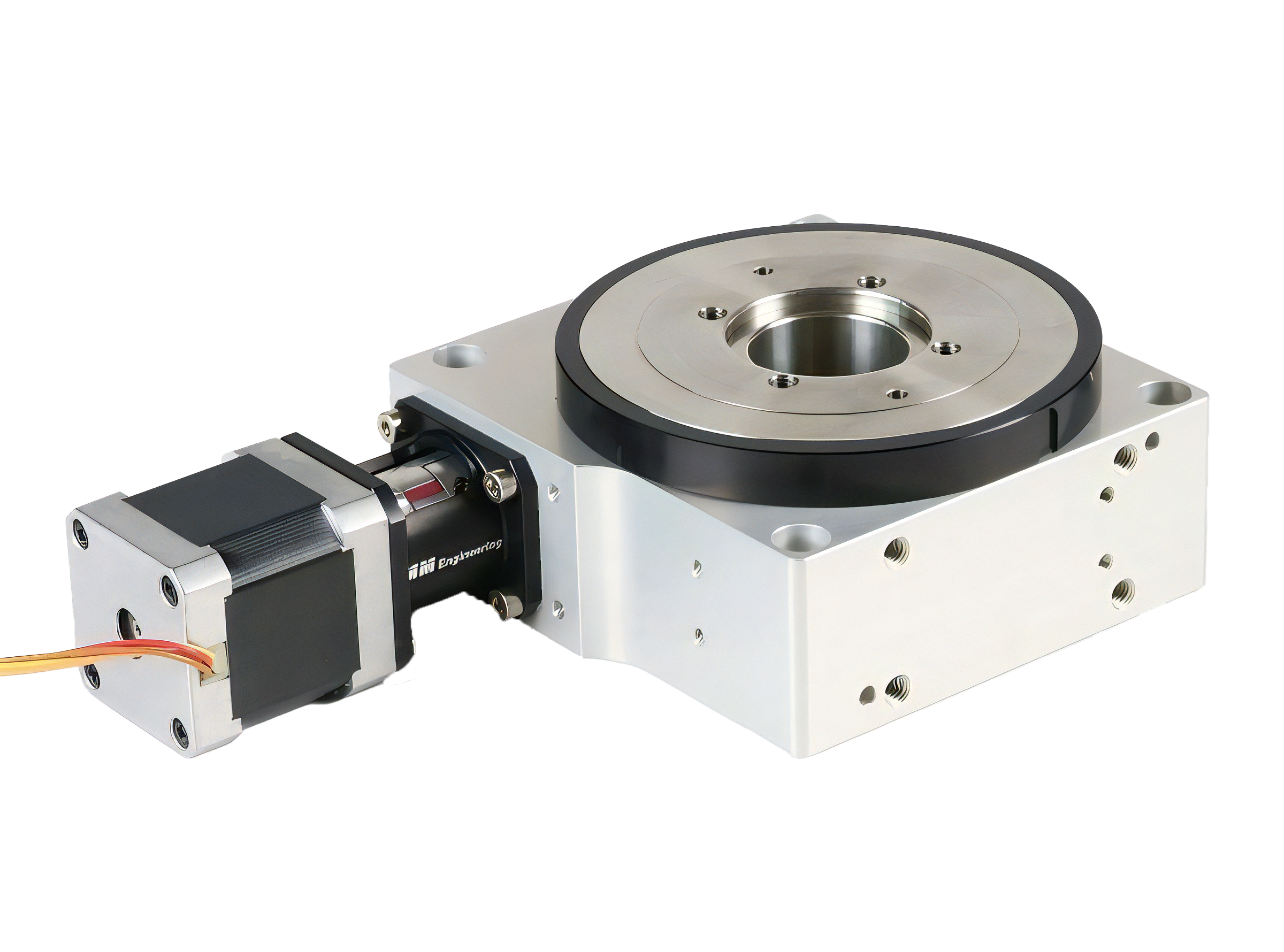

Naše motorové otočné stoly MDT360110-SG a MDT360150-SG se šnekovými převodovkami prakticky bez vůle se dokonale hodí pro přesné ovládání pomocí motoru, polohování těžkých a tvarově složitých součástí.

Úhlová a kompaktní konstrukce umožňuje širokou škálu aplikací.

Velký otvor dutého hřídele umožňuje procházet skrz otočný stůl motoru a zejména přenos médií.

Díky nastavitelnému polohovacímu kroužku lze referenční bod otáčení nastavit podle potřeby na polohu namontované součásti.

Design:

- Rotační kotouč z nerezové oceli a dutá hřídel

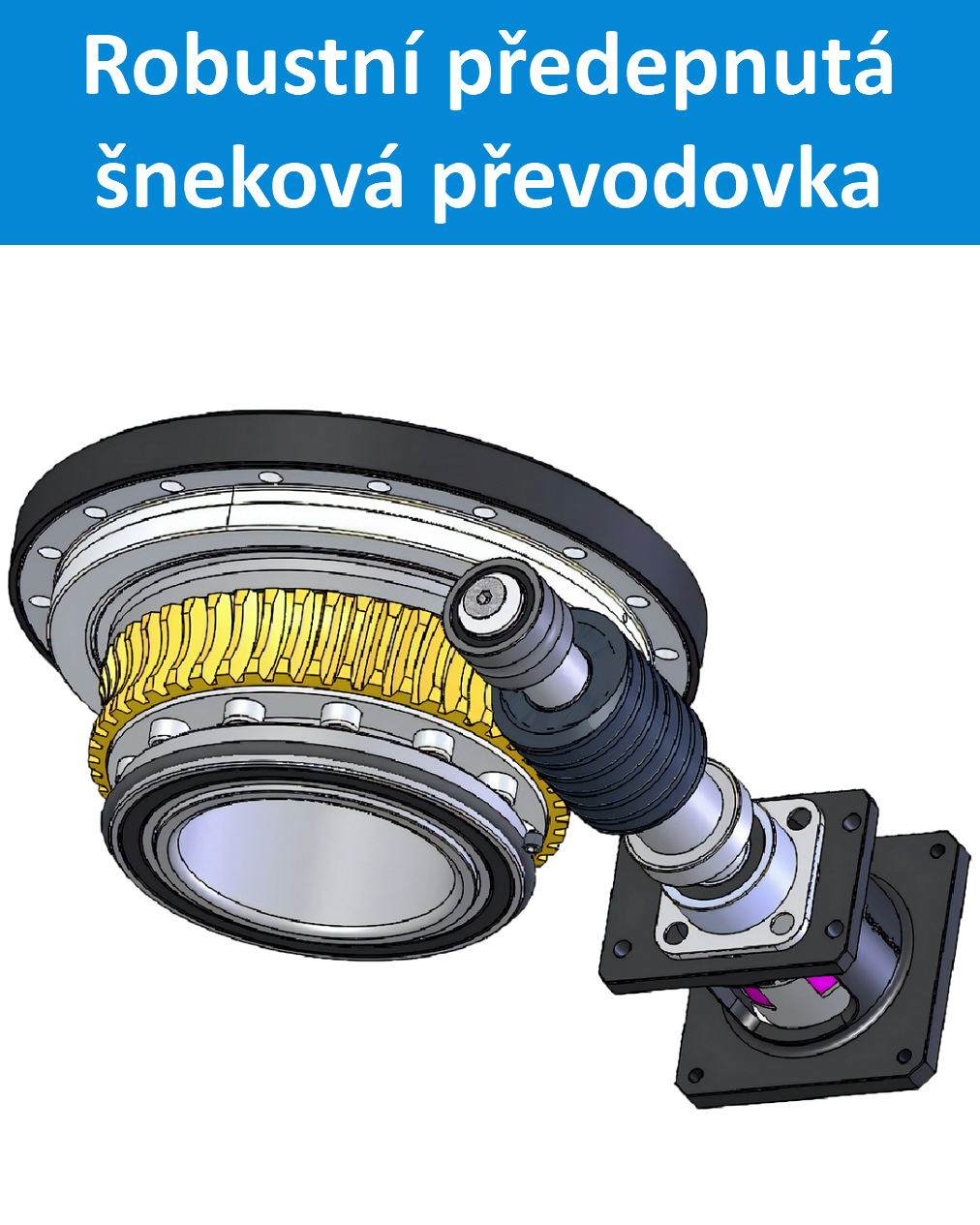

- Předepnutý šnekový převod s nízkou vůlí

- Křížová válečková ložiska

- Pouzdro z eloxovaného hliníku

- Axiální upevnění krokového motoru (NEMA17 nebo NEMA23)

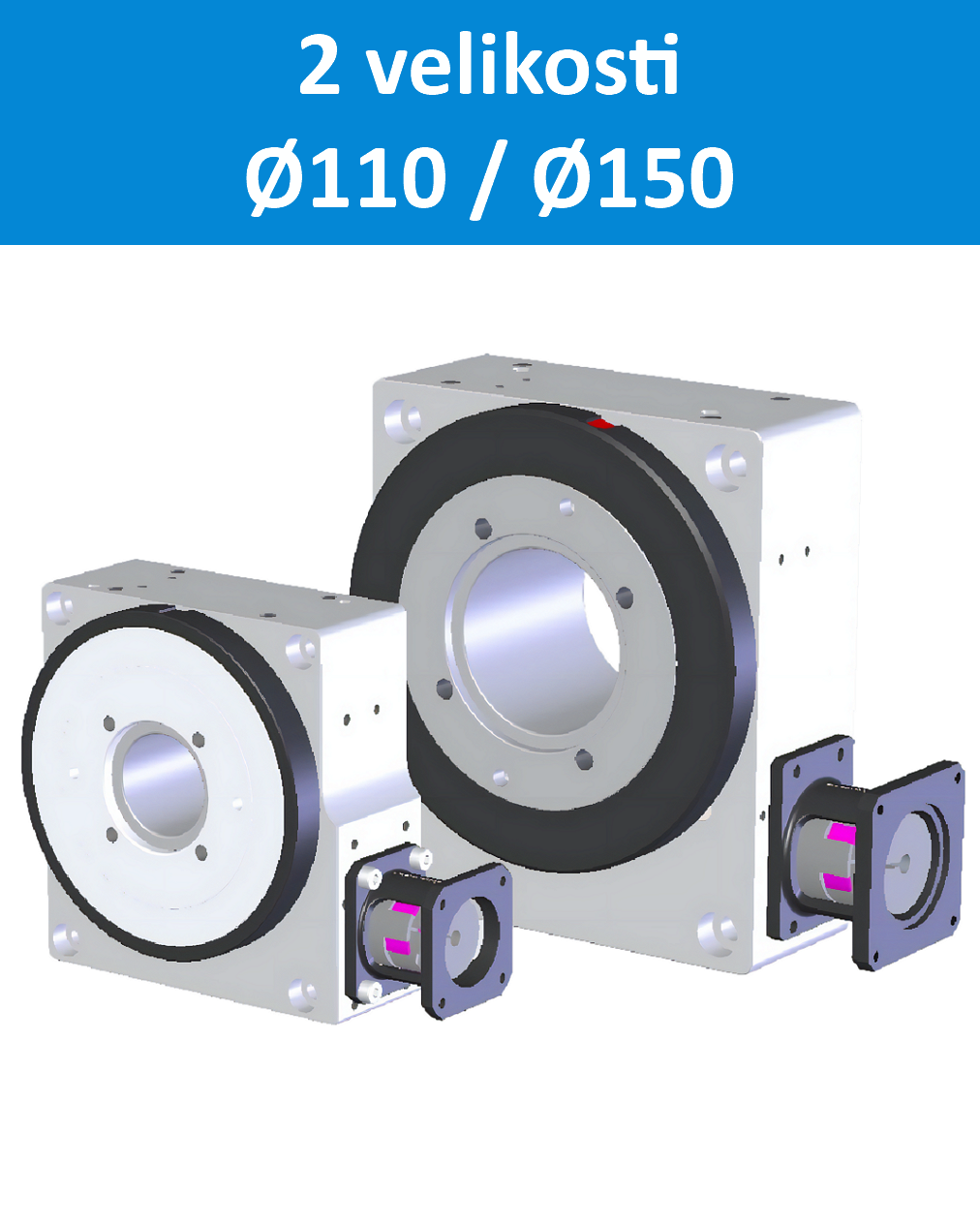

velikosti 120203

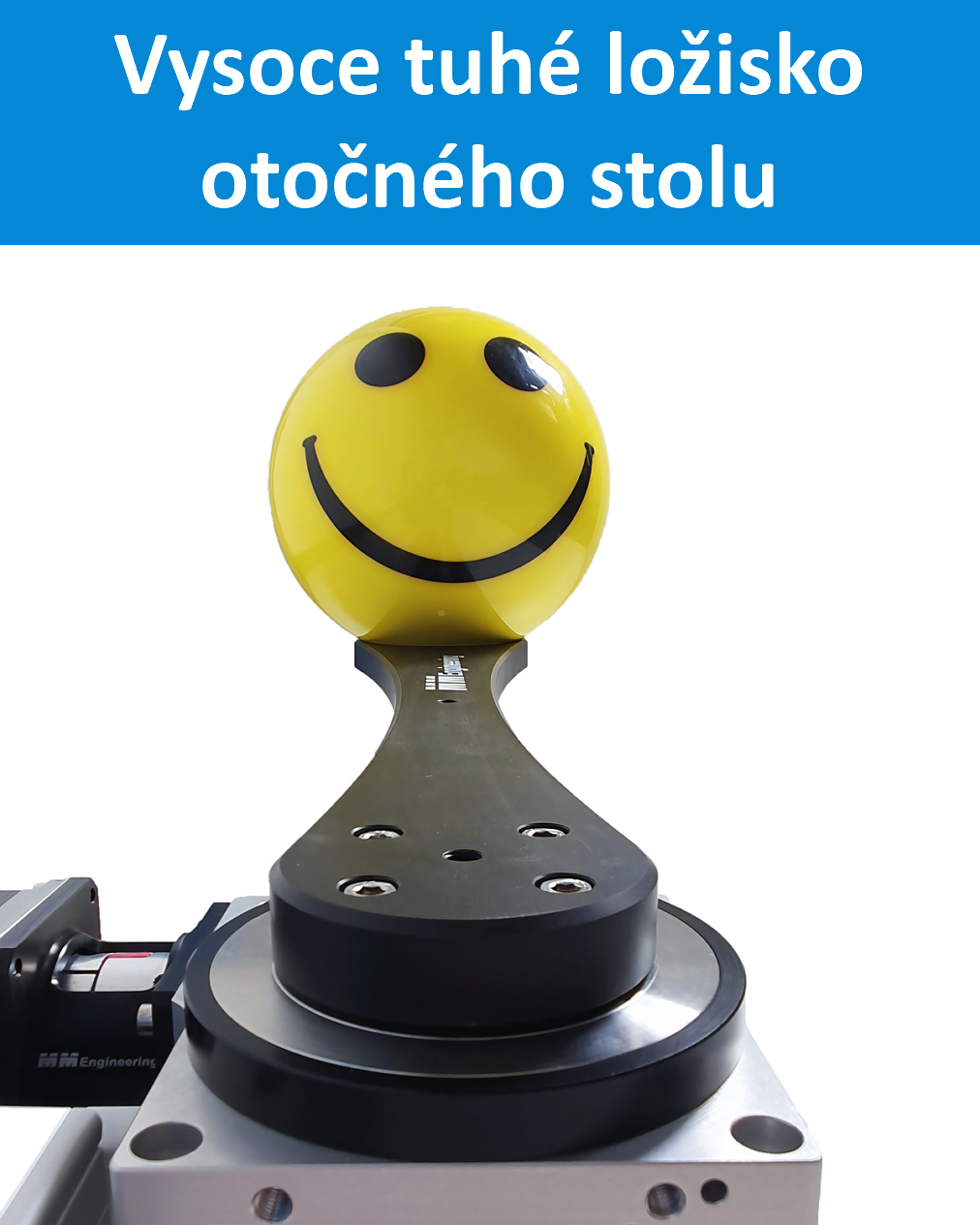

ulozeni 120915

prevodovka 122321

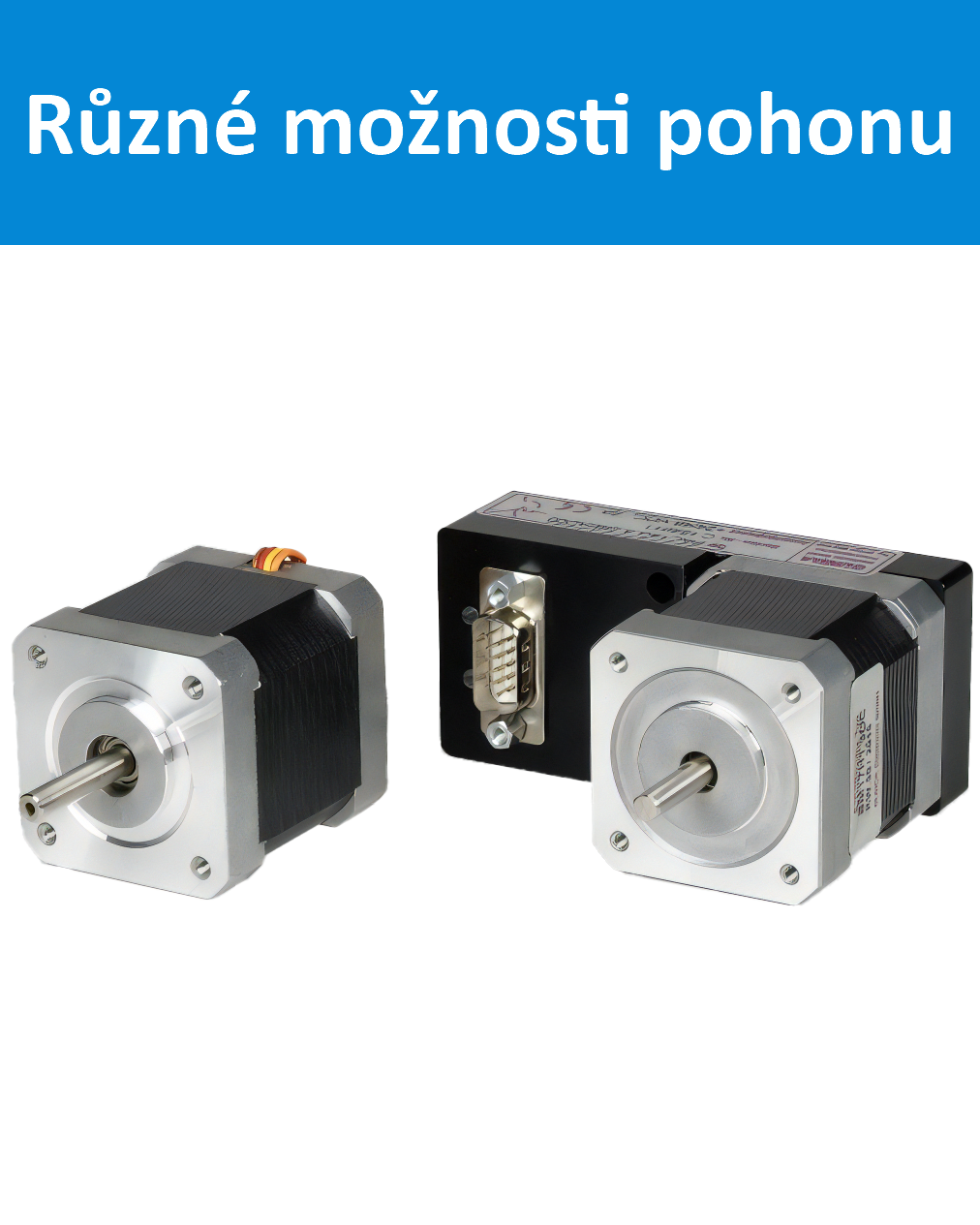

pohony 123608

prislusenstvi 120203



Otočné stoly pro vysoké zatížení



- Otočný stůl s křížovým válečkovým ložiskem pro velké zatížení

- Naklápěcí moment až 200 Nm

- Axiální zatížení až 12 000 N

- Radiální zatížení až 7500 N

Vysoká přesnost chodu a polohování



- Axiální házivost otočného stolu < 0,02mm

- Radiální házivost < 0,02mm

- Vůle < 0,1°

Různé motory

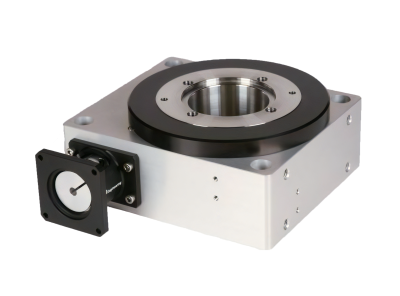

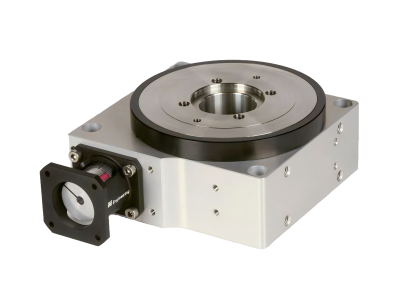

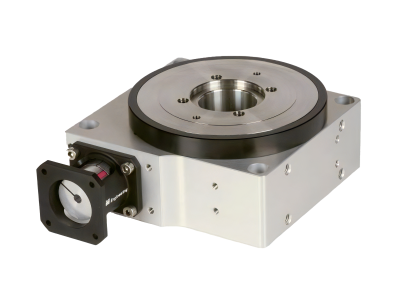

- Příruba motoru pro krokové motory Nema 17, 23 nebo 24 pro montáž zákaznického motoru

- Krokové motory různých velikostí připravené k montáži

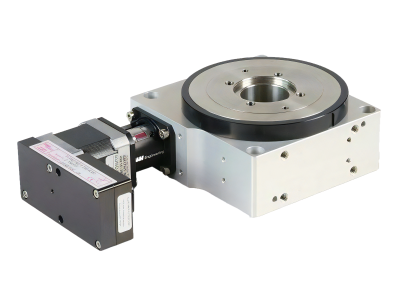

- Krokové motory s integrovaným řízením polohy

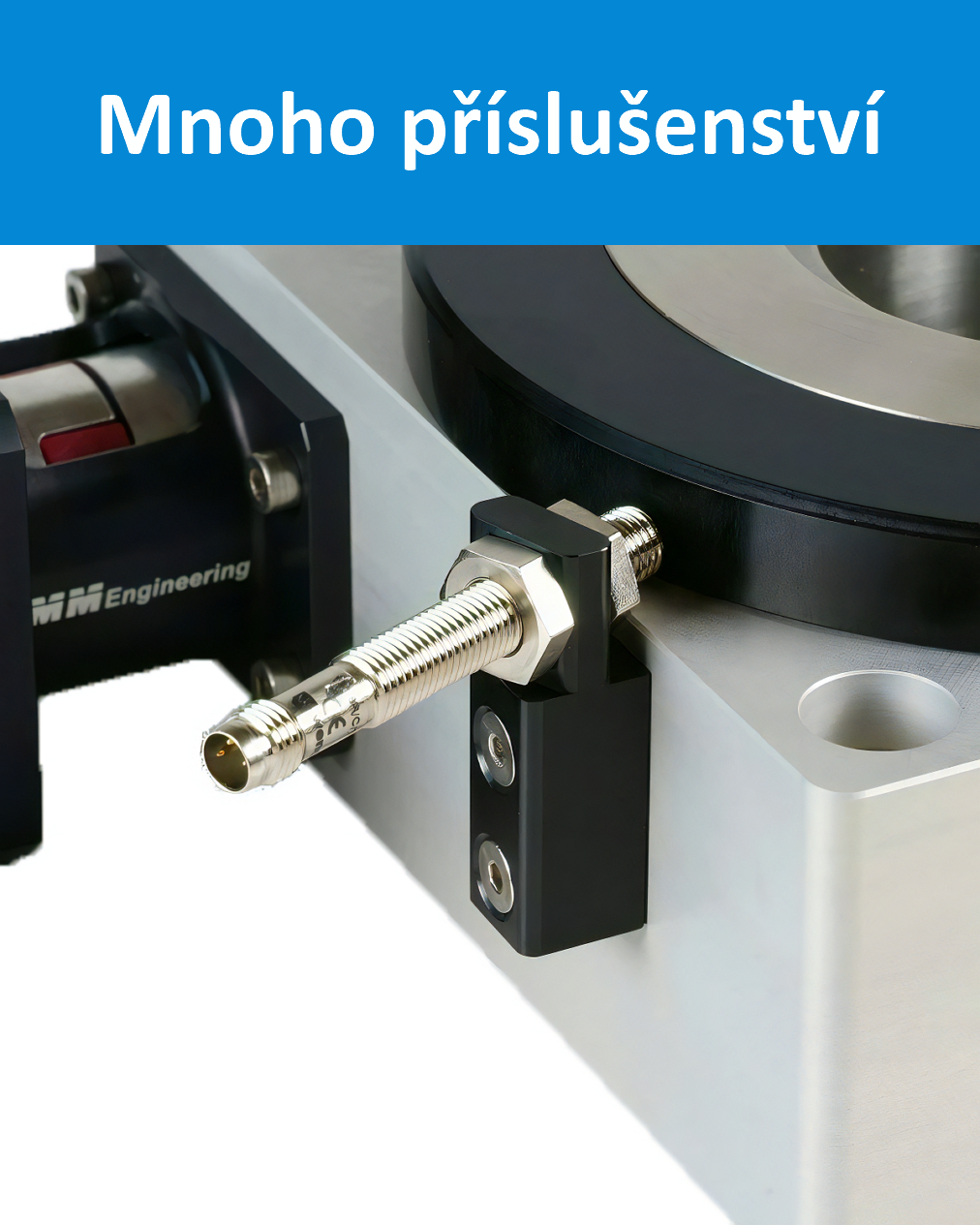

Užitečné příslušenství



- Indukční bezkontaktní snímače pro snímání polohy otáčení na nastavitelném spínacím kroužku otočného stolu

- Držák a kabel pro bezdotykové snímače

- Různá tříčelisťová sklíčidla s adaptéry

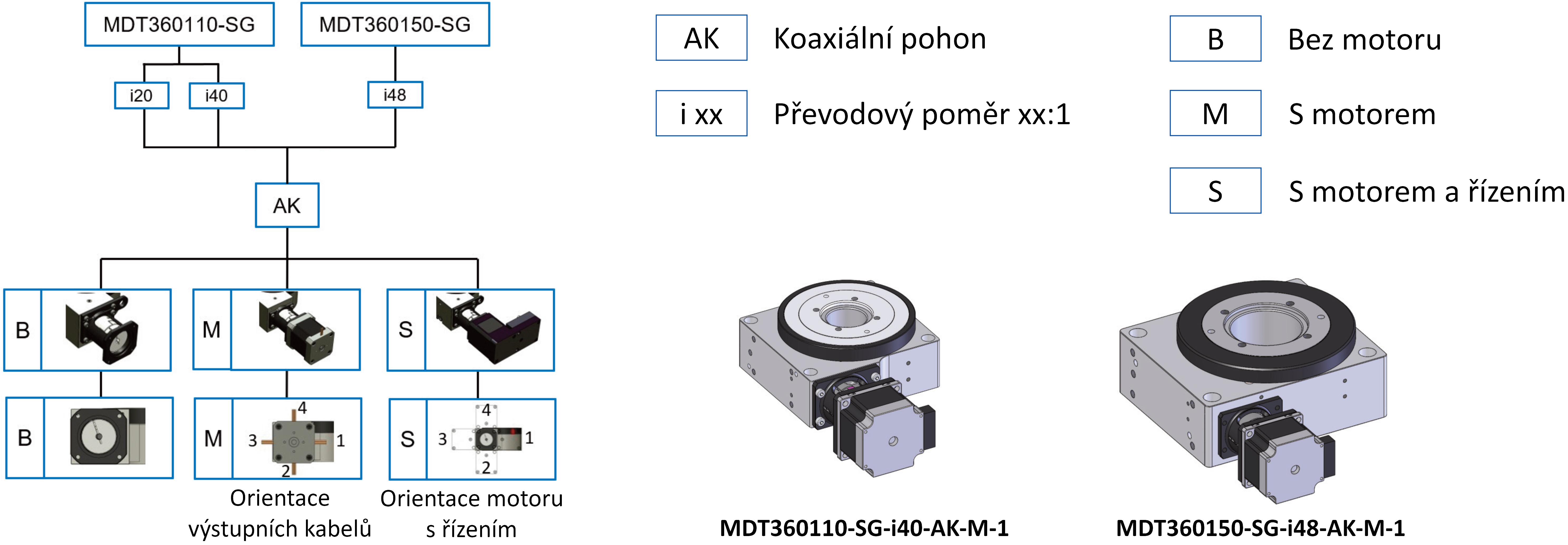

Systém objednání:

sg kategorie
