MSR série (micro s ACCI)

Přesný micro lineární polohovací stůl série MSR s ACCI

- 6 velikostí
- Zdvih: 5 - 112 mm
- Zátěžná kapacita: až 7819 N
- Nejmenší lineární stůl na trhu se zkříženými válečky
- Předvratné otvory umožňují snadnou montáž
- Všechny plochy jsou přesně broušeny
- Klec se zkříženými válečky pro vysokou nosnost a životnost
- Unikátní středová kolejnice poskytuje vynikající provozní parametry
- Všechny díly jsou vyrobeny z nerezi

Přesný micro lineární polohovací stůl série MSR s ACCI technologií

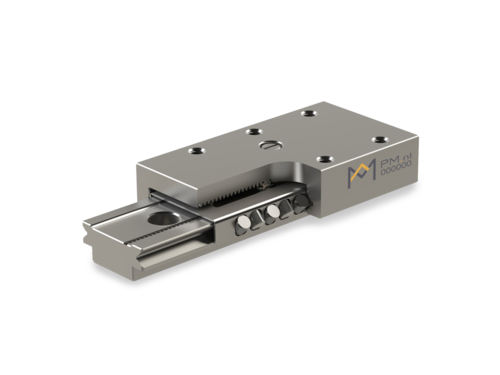

Micro MSR lineární polohovací stolek je vybaven lineárním vedením se zkříženými válečky v kombinaci s robustní technologií ACCI, která zaručuje přesnou polohu klece v každém okamžiku. Tím je zajištěno, že maximální délky zdvihu lze vždy dosáhnout i za nejnáročnějších dynamických podmínek.

MSR 4/5

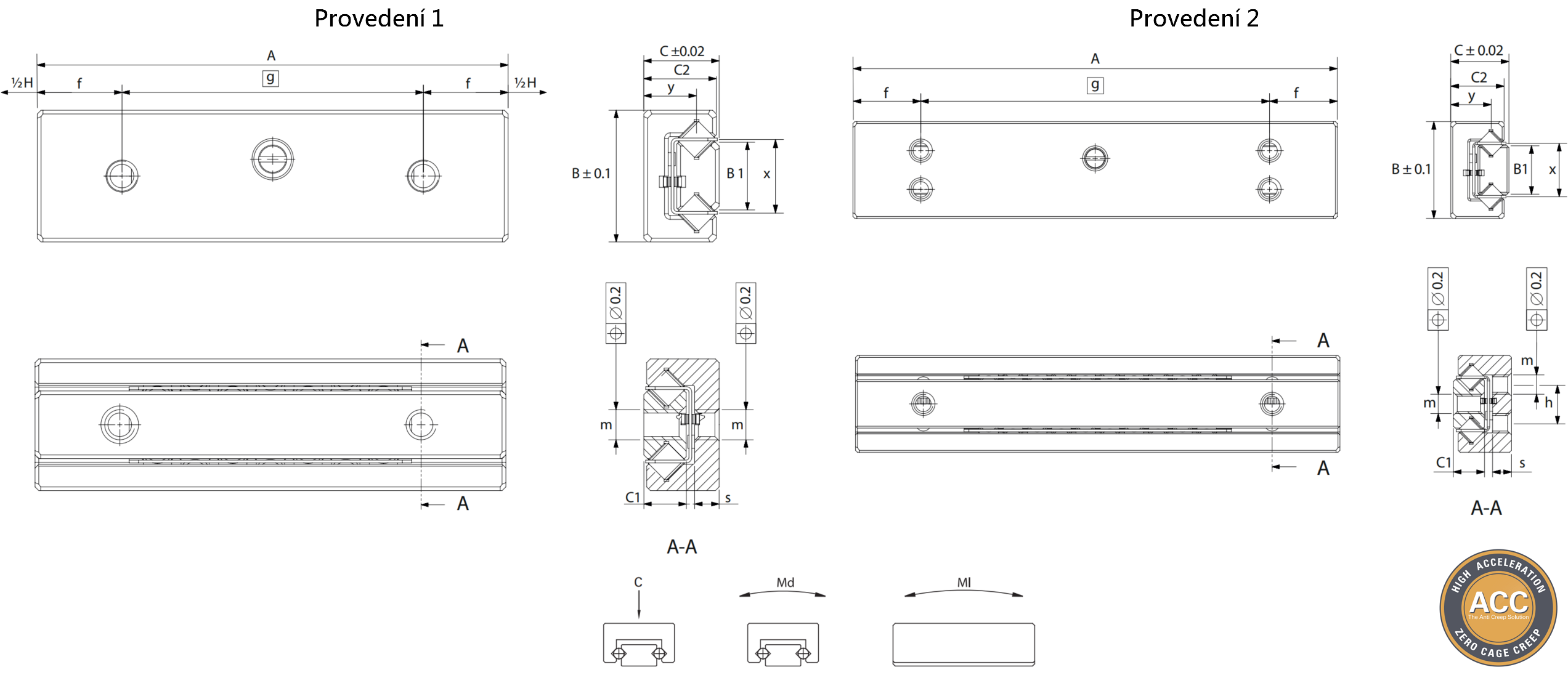

msr nakres1

Specifikace MSR 4/5:

Typ	Zdvih	Rozměry (mm)													C (N)	C₀ (N)	MI (Nm)	Ml (Nm)	Md (Nm)	Md₀ (Nm)	Provedení
Typ	H	A	B	C	B1	C1	C2	f	g	h	m	s	x	y	dyn.	stat.	dyn.	stat.	dyn.	stat.	Provedení
MSR 4-10	5	10	7	4	3,6	2,25	3,85	2,5	5	-	M1.6	1,3	3,9	2,8	506	781	0,7	1,0	1,0	1,5	1
MSR 4-15	11	15	7	4	3,6	2,25	3,85	3,5	8	-	M1.6	1,3	3,9	2,8	606	976	1,2	2,0	1,2	1,9	1
MSR 4-20	16	20	7	4	3,6	2,25	3,85	4	12	-	M1.6	1,3	3,9	2,8	670	1171	1,9	3,1	1,4	2,3	1
MSR 4-25	22	25	7	4	3,6	2,25	3,85	4,5	16	-	M1.6	1,3	3,9	2,8	791	1360	2,6	4,6	1,5	2,7	1
MSR 5-15	10	15	10	6	5	3,2	5,5	3,5	8	4	M2	1,95	5,5	4,15	911	1360	1,5	2,3	2,5	3,7	2
MSR 5-20	15	20	10	6	5	3,2	5,5	4	12	4	M2	1,95	5,5	4,15	1089	1699	2,7	4,2	3,0	4,7	2
MSR 5-30	25	30	10	6	5	3,2	5,5	5	20	4	M2	1,95	5,5	4,15	1422	2379	5,9	9,9	3,9	6,5	2
MSR 5-40	35	40	10	6	5	3,2	5,5	6	28	4	M2	1,95	5,5	4,15	1882	3399	12,6	22,7	5,2	9,3	2
MSR 5-50	45	50	10	6	5	3,2	5,5	7	36	4	M2	1,95	5,5	4,15	2180	4079	18,2	34	6,0	12,2	2

MSR 7/9

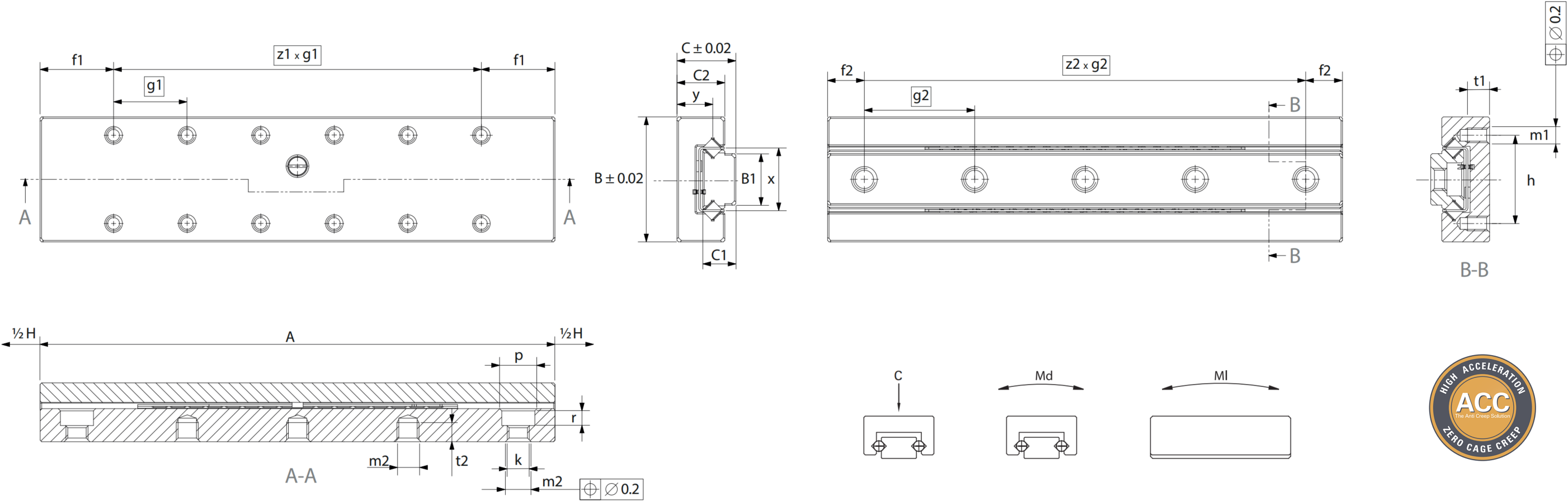

msr nakres2

Specifikace MSR 7/9:

Typ	Zdvih	Rozměry (mm)																				C (N)	C₀ (N)	MI (Nm)	Ml (Nm)	Md (Nm)	Md₀ (Nm)
Typ	H	A	B	C	B1	C1	C2	f1	f2	z1xg1	z2xg2	h	p	k	r	m1	t1	m2	t2	x	y	dyn.	stat.	dyn.	stat.	dyn.	stat.
MSR 7-30	22	30	17	8	7	4,5	6,5	10	7,5	1x10	1x15	12	4,5	2,5	2,3	M2	3	M3	2,5	8,5	4,85	1412	2363	5,9	9,8	6,0	10,0
MSR 7-40	30	40	17	8	7	4,5	6,5	10	5	2x10	2x15	12	4,5	2,5	2,3	M2	3	M3	2,5	8,5	4,85	1882	3399	12,6	22,7	8,0	14,3
MSR 7-50	40	50	17	8	7	4,5	6,5	10	10	3x10	2x15	12	4,5	2,5	2,3	M2	3	M3	2,5	8,5	4,85	2178	4079	18,2	34,0	9,2	17,2
MSR 7-60	50	60	17	8	7	4,5	6,5	10	7,5	4x10	3x15	12	4,5	2,5	2,3	M2	3	M3	2,5	8,5	4,85	2458	4758	24,6	47,6	10,4	20,1
MSR 7-70	60	70	17	8	7	4,5	6,5	10	5	5x10	4x15	12	4,5	2,5	2,3	M2	3	M3	2,5	8,5	4,85	2728	5438	31,8	63,4	11,5	23,0
MSR 9-40	28	40	20	10	9	5,5	8	10	10	2x10	1x20	15	6	3,2	2,5	M3	3	M4	3,3	11,5	5,85	1822	3399	12,6	22,7	10,9	19,5
MSR 9-50	42	50	20	10	9	5,5	8	10	5	3x10	2x20	15	6	3,2	2,5	M3	3	M4	3,3	11,5	5,85	2178	4079	18,2	34,0	12,5	23,5
MSR 9-60	50	60	20	10	9	5,5	8	10	10	4x10	2x20	15	6	3,2	2,5	M3	3	M4	3,3	11,5	5,85	2458	4758	24,6	47,6	14,1	27,4
MSR 9-70	60	70	20	10	9	5,5	8	10	5	5x10	3x20	15	6	3,2	2,5	M3	3	M4	3,3	11,5	5,85	2728	5438	31,8	63,4	15,7	31,3
MSR 9-80	70	80	20	10	9	5,5	8	10	10	6x10	3x20	15	6	3,2	2,5	M3	3	M4	3,3	11,5	5,85	2975	6076	39,7	81,0	17,1	34,9

MSR 12/15

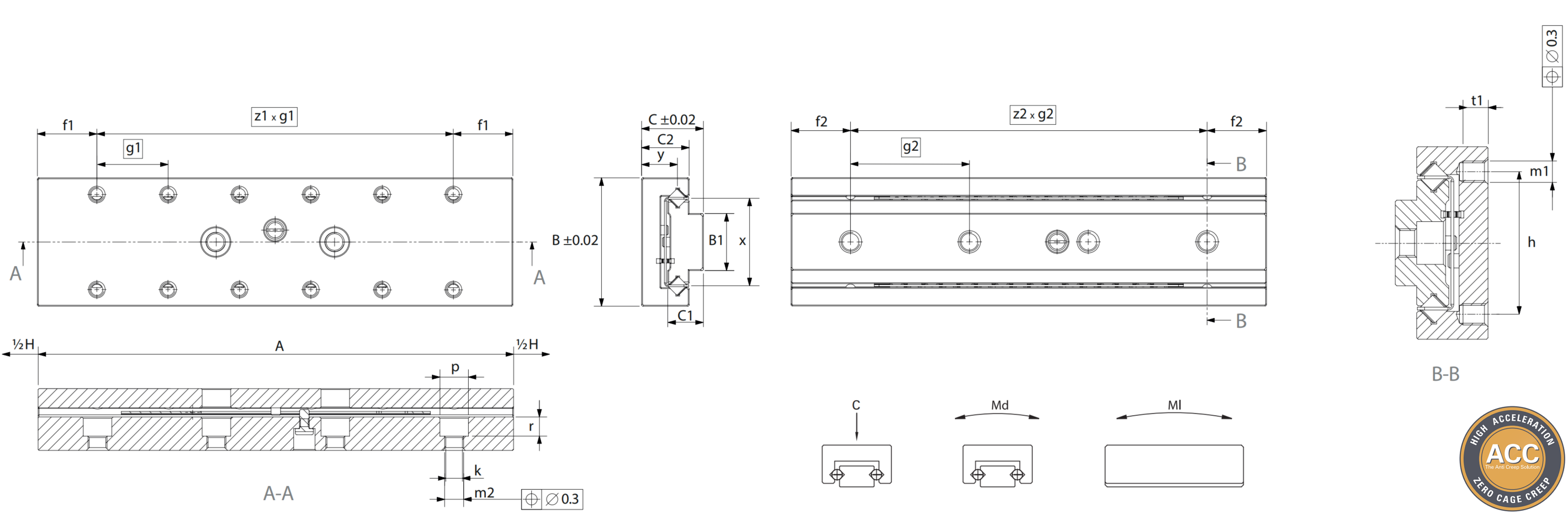

msr nakres3

Specifikace MSR 12/15:

Typ	Zdvih	Rozměry (mm)																			C (N)	C₀ (N)	MI (Nm)	Ml (Nm)	Md (Nm)	Md₀ (Nm)
Typ	H	A	B	C	B1	C1	C2	f1	f2	z1xg1	z2xg2	h	p	k	r	m1	t1	m2	x	y	dyn.	stat.	dyn.	stat.	dyn.	stat.
MSR 12-50	48	50	27	13	12	7,5	10	10	12,5	2x15	1x25	20	6	3,2	4	M3	3,5	M4	18,5	7,6	3303	5292	24,4	39,2	30,4	48,7
MSR 12-60	53	60	27	13	12	7,5	10	7,5	5	3x15	2x25	20	6	3,2	4	M3	3,5	M4	18,5	7,6	4025	6804	39,7	67,1	37,0	62,6
MSR 12-80	72	80	27	13	12	7,5	10	10	15	4x15	2x25	20	6	3,2	4	M3	3,5	M4	18,5	7,6	5044	9071	68,4	123,1	46,4	83,5
MSR 12-100	82	100	27	13	12	7,5	10	12,5	12,5	5x15	3x25	20	6	3,2	4	M3	3,5	M4	18,5	7,6	6318	12095	108,0	206,8	58,1	111,3
MSR 15-70	66	70	32	16	15	8,5	12	15	15	2x20	1x40	25	6	3,2	3	M3	4	M4	21,5	9,6	4549	7946	44,9	78,4	48,7	85,0
MSR 15-90	70	90	32	16	15	8,5	12	15	5	3x20	2x40	25	6	3,2	3	M3	4	M4	21,5	9,6	6249	11919	100,2	191,1	66,9	127,5
MSR 15-110	102	110	32	16	15	8,5	12	15	15	4x20	2x40	25	6	3,2	3	M3	4	M4	21,5	9,6	6573	12714	113,5	219,5	70,3	136,0
MSR 15-130	112	130	32	16	15	8,5	12	15	5	5x20	3x40	25	6	3,2	3	M3	4	M4	21,5	9,6	7819	15893	173,6	352,8	83,7	170,1
