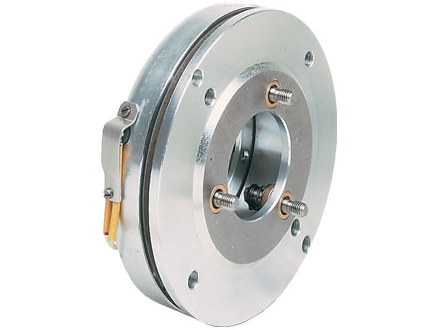

Brzda EMF
Samonastavovací jednokotoučová elektromagnetická brzda.
- Napětí 24 V DC - 0 + 15%
- Používá se pro suché aplikace
- Obsahuje automatický systém pro snížení opotřebení třecích ploch
- Magnetická miska (1) se upevňuje na pevnou podložku, zatímco kolíky (4) se přišroubují na rotující část, která má být brzděna.
- Statické momenty (Ms) od 70 do 950 Nm

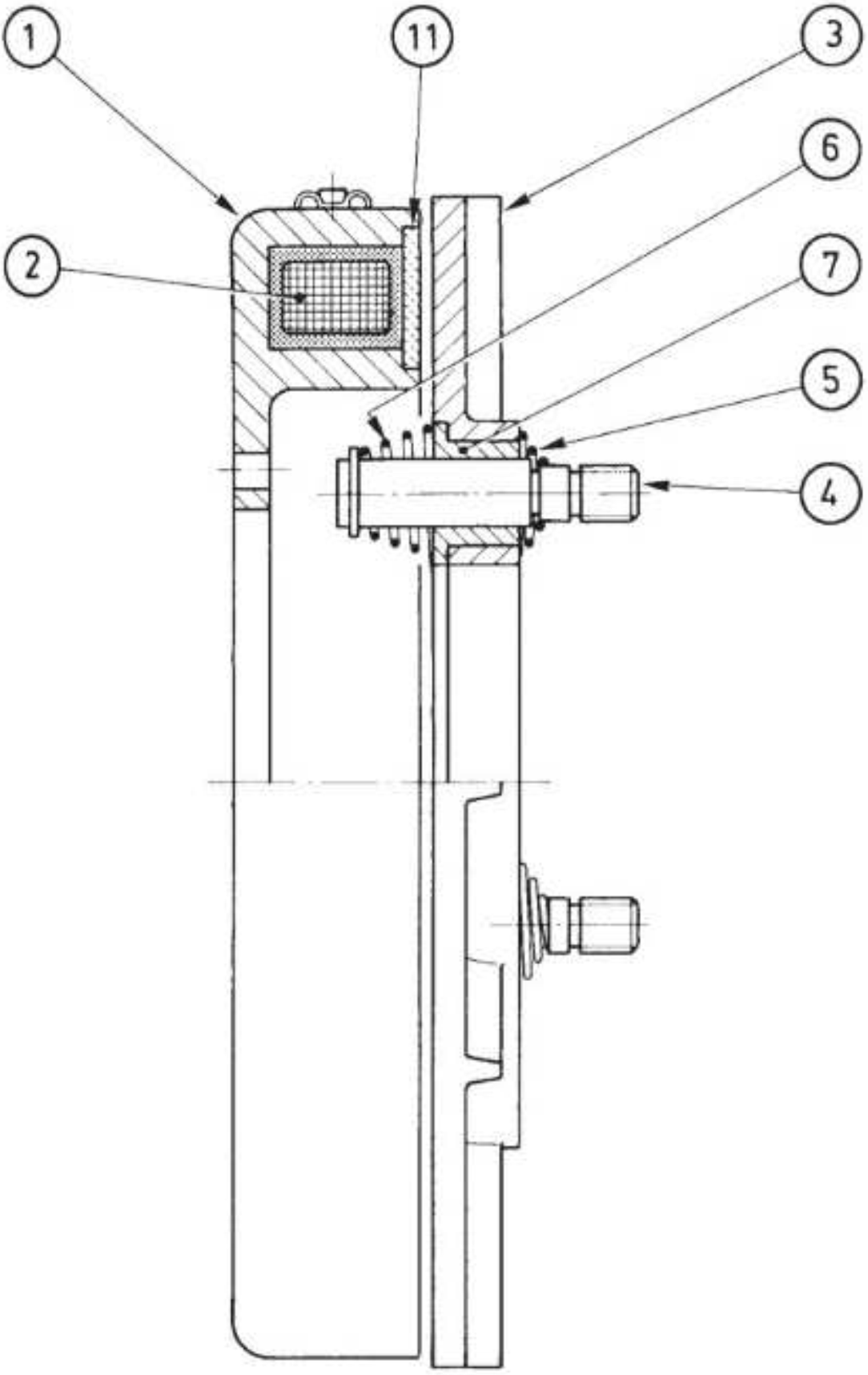

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. PŘÍRUBA
4. VODÍCÍ KOLÍKY
5. PRUŽINA
6. TLAČNÁ PRUŽINA TŘECÍ DESKY
7. VODÍCÍ POUZDRO
8. OZUBENÝ NÁBOJ
9. PRUŽINA A SAMONASTAVOVACÍ KROUŽEK
10. PŘÍRUBA S OZUBENÍM
11. TŘECÍ OBLOŽENÍ
* Mezi oběma částmi nesmí být nikdy žádná nesouosost.
Aplikace

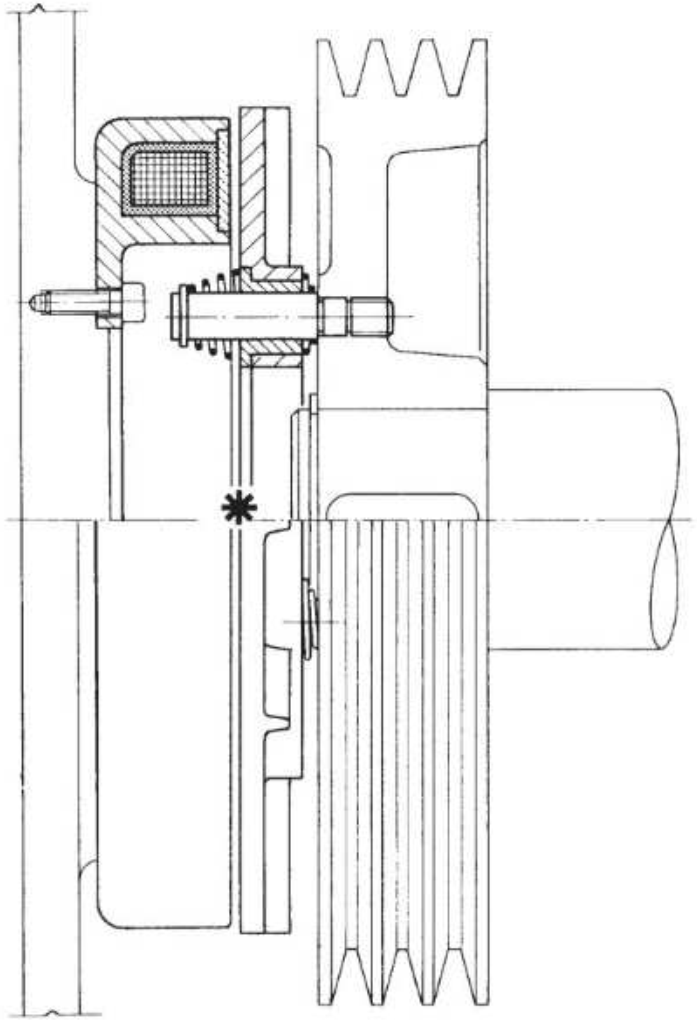

Příklad montáže:
