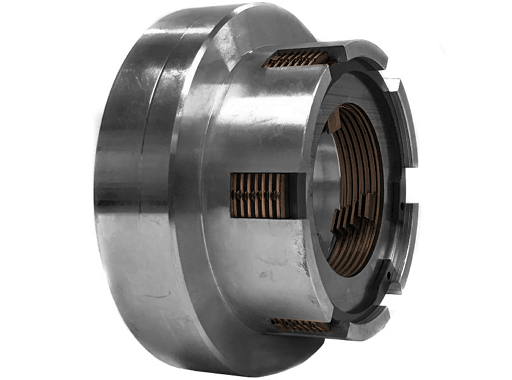

Brzda FPL-N/B-BF
Pružinová, pneumaticky uvolňovaná vícekotoučová brzda bez montážní příruby
- Použití: suché (přizpůsobení pro použití v olejové lázni na vyžádání) - hřídel se zablokuje pouhým odpojením tlaku z trysky
- Montáž: musí být zajištěna přesná středicí podpěra
- Statický moment (Ms) od 95 do 2400 Nm
SCHÉMA
1. VÁLEC
2. PÍST
3. NÁBOJ (NA VYŽÁDÁNÍ)
4. VNITŘNÍ DISK
5. VNĚJŠÍ DISK
6. VNITŘNÍ POJISTNÝ KROUŽEK
7. VNĚJŠÍ POJISTNÝ KROUŽEK
8. GUFERO
9. PRUŽINA
10. VYMEZOVAČ DISKŮ
Aplikace
Příklad montáže:
Katalogový list
Odkazy
Modely
Nebo v případě zájmu na vyžádání info@mnsystems.cz
Video
