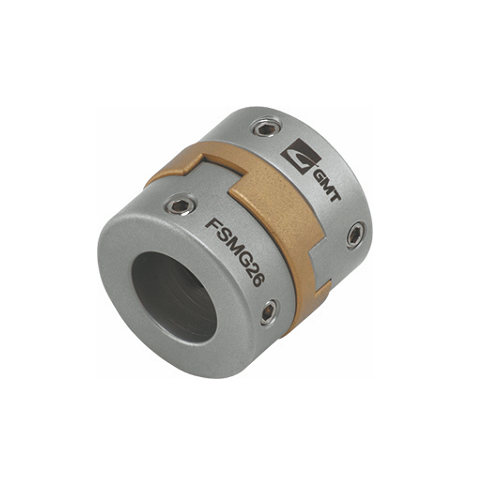

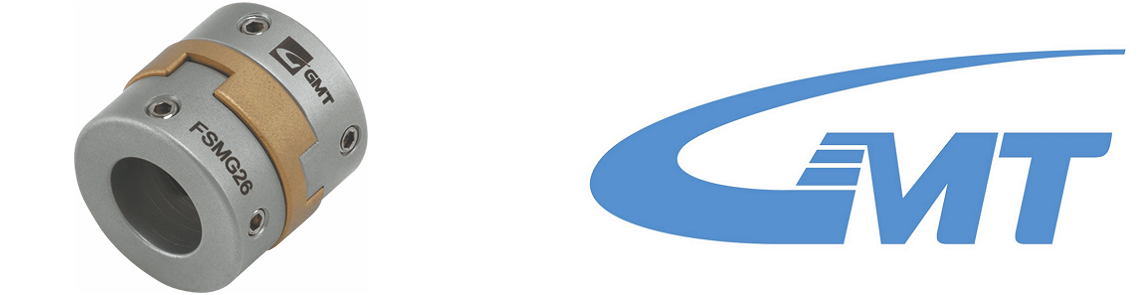

Flexibilní Oldham spojka FSMG
Flexibilní Oldham spojka FSMG
- Velikost: 15 - 38mm (vnější průměr)
- Přenášený kroutící moment: 3,0 - 50,0Nm
- Typ zajištění: stavěcí šroub DIN914
- Materiál: nerezová ocel

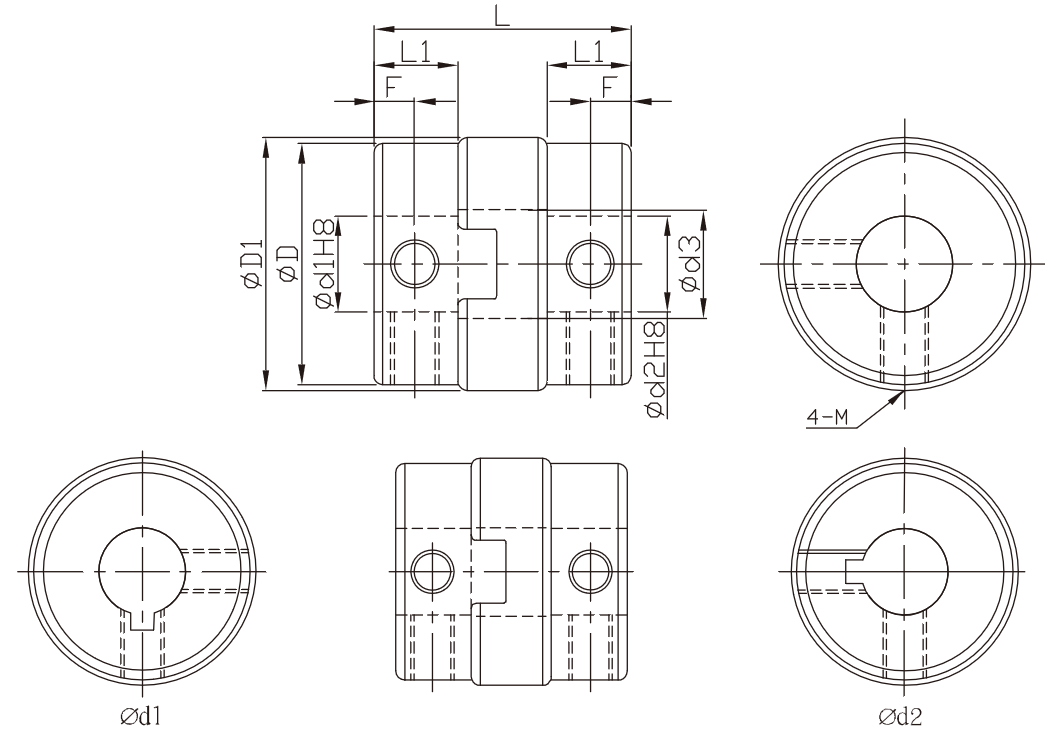

Technické informace:
| Typ | Rozměry | Mk | Povolená odchylka | Statická torzní tuhost | Max. otáčky | Moment setvačnosti | Utahovací moment zajišťovacího šroubu | ||||||||
| ØD | ØD1 | Ød3 | L | L1 | F | M | Úhlová | Paralelita | Axiální | ||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (Nm) | (º) | (mm) | (mm) | (Nm/rad) | (rpm) | (kgm2) | (Nm) | |
| FSMG | 15 | 15 | 7,2 | 16 | 5,4 | 2,6 | 3 | 3 | 1,5 | 0,5 | ±0,1 | 800 | 8000 | 4,0 x 10-8 | 0,7 |
| FSMG | 17 | 17,5 | 8,2 | 19,8 | 6,7 | 3,2 | 4 | 5 | 1,5 | 0,5 | ±0,1 | 1000 | 7000 | 1,0 x 10-7 | 1,7 |
| FSMG | 20 | 21 | 9 | 21,6 | 7 | 3,4 | 4 | 7 | 1,5 | 0,5 | ±0,1 | 2200 | 6000 | 2,0 x 10-6 | 1,7 |
| FSMG | 26 | 27 | 12 | 25,6 | 9 | 4 | 4 | 10 | 1,5 | 0,8 | ±0,2 | 4000 | 5000 | 6,0 x 10-6 | 1,7 |
| FSMG | 30 | 31 | 14 | 33 | 12 | 6 | 4 | 30 | 1,5 | 1 | ±0,3 | 5500 | 5000 | 2,5 x 10-5 | 1,7 |
| FSMG | 34 | 35 | 14 | 34 | 13 | 5,5 | 5 | 32 | 1,5 | 1 | ±0,2 | 8000 | 4000 | 4,0 x 10-5 | 4,0 |
| FSMG | 38 | 41 | 17 | 39,5 | 15 | 7 | 5 | 50 | 1,5 | 1 | ±0,3 | 11000 | 4000 | 1,0 x 10-4 | 4,0 |

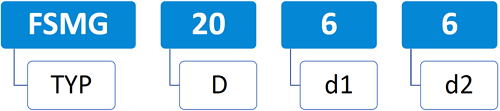

Nomenklatura značení:
Příklad značení: FSMG - 20 - 6 - 6
- FSMG (typ spojky)
- 20 (velikost D / mm)
- 6 (vrtání d1 H8 / mm)
- 6 (vrtání d2 H8 / mm)
