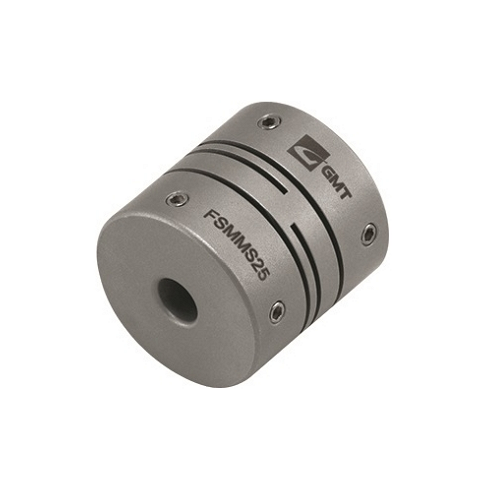

Flexibilní spirálová spojka FSMMS
Flexibilní spirálová spojka FSMMS
- Velikost: 8 - 32mm (vnější průměr)
- Přenášený kroutící moment: 0,2 - 3,5Nm
- Typ zajištění: stavěcí šroub DIN914
- Materiál: nerezová ocel
Technické informace:

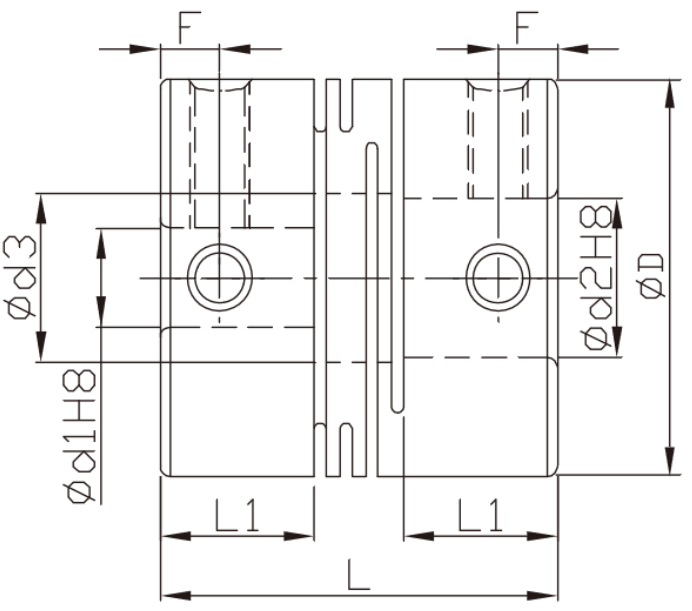

| Typ | Rozměry | Mk | Povolená odchylka | Statická torzní tuhost | Maximální otáčky | Moment setvačnosti | Utahovací moment zajišťovacího šroubu | |||||
| ØD | L | L1 | M | F | Úhlová | Axiální | ||||||
| (mm) | (mm) | (mm) | (mm) | (mm) | (Nm) | (º) | (mm) | (Nm/rad) | (rpm) | (kgm2) | (Nm) | |
| FSMMS | 8 |
10 | 3,4 | 2 | 1,7 | 0,2 | 1 | ±0,1 | 49 | 48 000 | 2,4 x 10-8 | 0,3 |
| FSMMS | 12 | 14 | 5,2 | 2,5 | 2,5 | 0,3 | 1 | ±0,1 | 140 | 32 000 | 1,8 x 10-7 | 0,5 |
| FSMMS | 16 | 18 | 6,8 | 3 | 3 | 0,5 | 1 | ±0,1 | 240 | 24 000 | 7,2 x 10-7 | 0,7 |
| FSMMS | 20 | 20 | 7,65 | 3 | 3 | 1 | 1 | ±0,1 | 330 | 19 000 | 2,0 x 10-6 | 0,7 |
| FSMMS | 25 | 25 | 9,6 | 4 | 4 | 2 | 1 | ±0,2 | 720 | 15 000 | 6,1 x 10-6 | 1,7 |
| FSMMS | 32 | 32 | 12,6 | 4 | 6 | 3,5 | 1 | ±0,2 | 1300 | 12 000 | 2,1 x 10-5 | 1,7 |

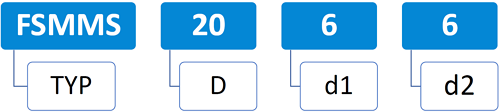

Nomenklatura značení:
Příklad značení: FSMMS - 20 - 6 - 6
- FSMMS (typ spojky)
- 20 (velikost D / mm)
- 6 (vrtání d1 H8 / mm)
- 6 (vrtání d2 H8 / mm)
Katalogový list
