Spojka EC/C

Zpět na: Elektromagnetické třecí spojky

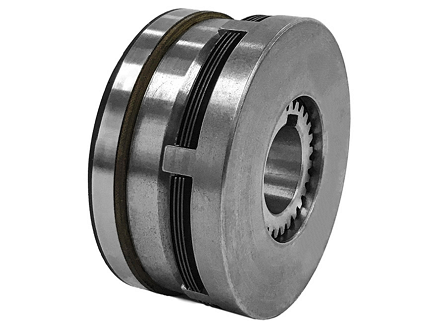

Elektromagnetická vícekotoučová spojka se sběrným kroužkem, rotující magnet

Napětí 24 V DC - 0 + 15%

Použití: mokrý chod - použití za sucha pouze při velmi nízkých otáčkách

Pohyb přenášený z hřídele na převodový prvek (hřídel nebo ozubené kolo)

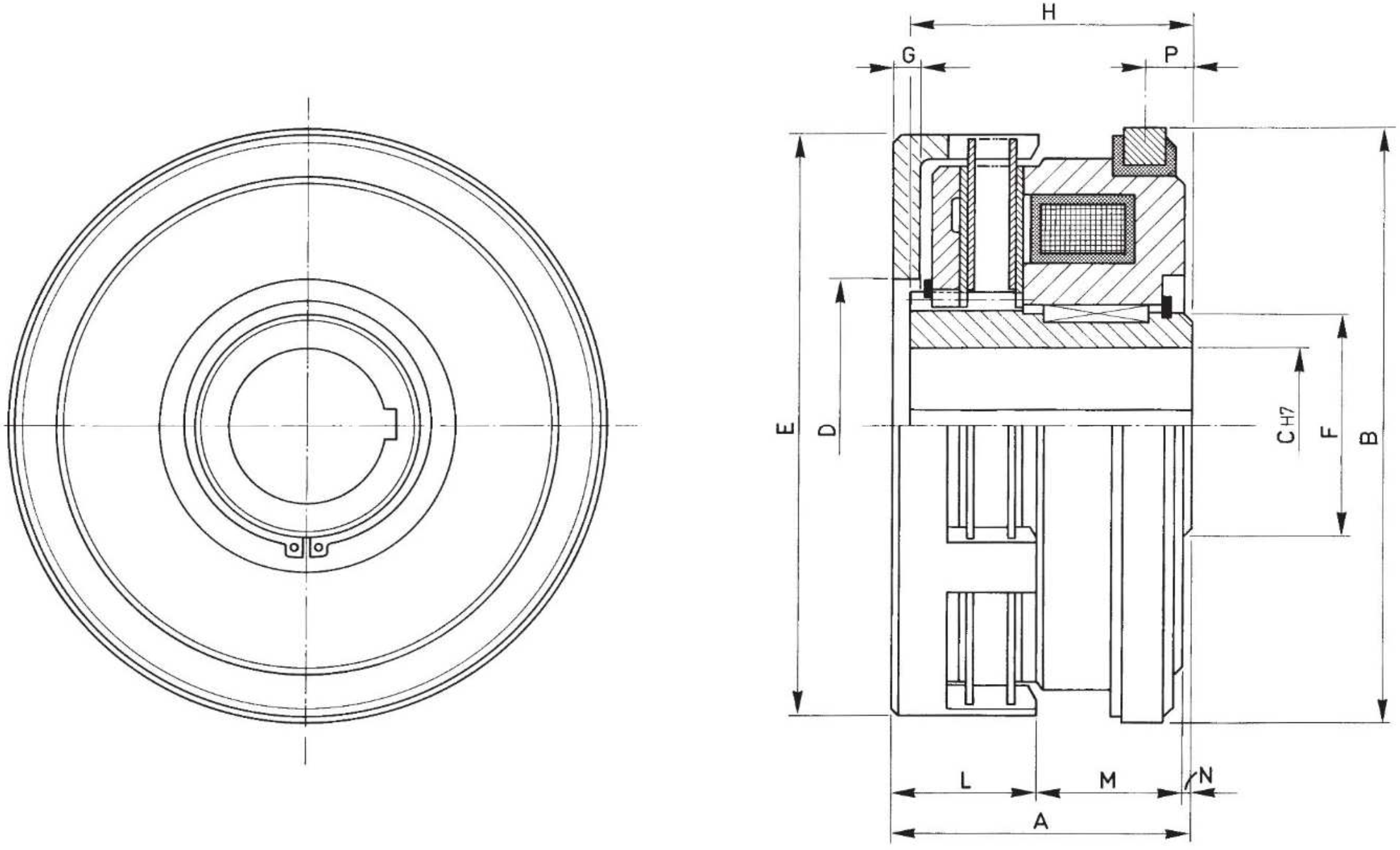

Rozměry:

ec c

Velikost	Rozměry (mm)
Velikost	A	B	C min	C max	D	E	F	G	H	L	M	N	P
082	38	83	12	20	34	83	26	5	33	19	18,5	0,5	6
092	46	92	15	30	45	92	37	5	41	20	25,5	0,5	6
114	55	114	18	36	51	114	44	6	49	25	29	1	6
134	61,5	134	20	42	61	134	52	6	56	29	31,5	1	7
166	71	166	25	52	75	166	62	8	64	39	31	1	7
195	82	195	30	65	90	195	80	10	76	43	41	1	7
210	90	210	35	70	96	210	85	12	80	46	42,5	1,5	8,5
240	90	240	35	80	112	240	95	12	80	50	38,5	1,5	8,5

Velikost	Momenty [Nm]		Max. R.P.M.		Čas sepnutí	Čas rozepnutí	Výkon [W]		Počet třecích disků
Velikost	Dynamický Mi	Statický Ms	Olej	Bez mazání	[ms]	[ms]	Při 20°C	Při 120°C	Počet třecích disků
082	12	22	4000	475	160	45	18	13	3
092	25	50	3800	440	210	65	18	13	4
114	60	100	3400	350	270	90	30	22	5
134	110	200	3200	250	350	105	38	27	5
166	230	400	2800	120	440	180	51	37	5
195	450	800	2600	70	580	240	82	59	6
210	650	1100	2400	50	730	285	92	66	6
240	1050	1800	2200	40	880	360	92	66	6

* není součástí objednávky

Schéma:

ec c

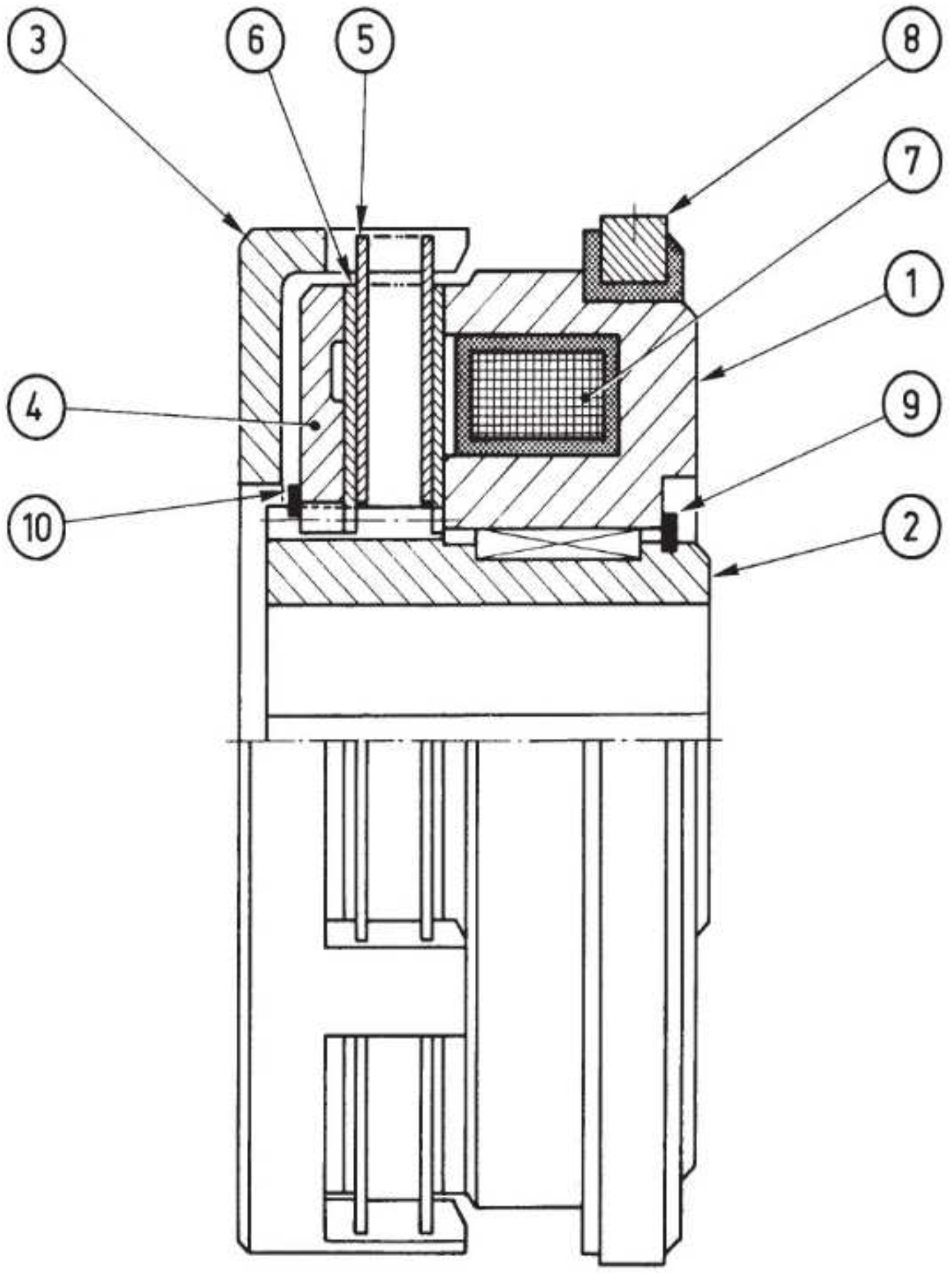

1. MAGNETICKÉ TĚLO / HRNEC

2. OZUBENÝ NÁBOJ

3. DOMEK HRNCE / TĚLA

4. PŘÍRUBA

5. VNĚJŠÍ DISK

6. VNITŘNÍ DISK

7. CÍVKA

8. KROUŽKOVÝ SBĚRAČ

9. POJISTNÝ KROUŽEK

10. POJISTNÝ KROUŽEK

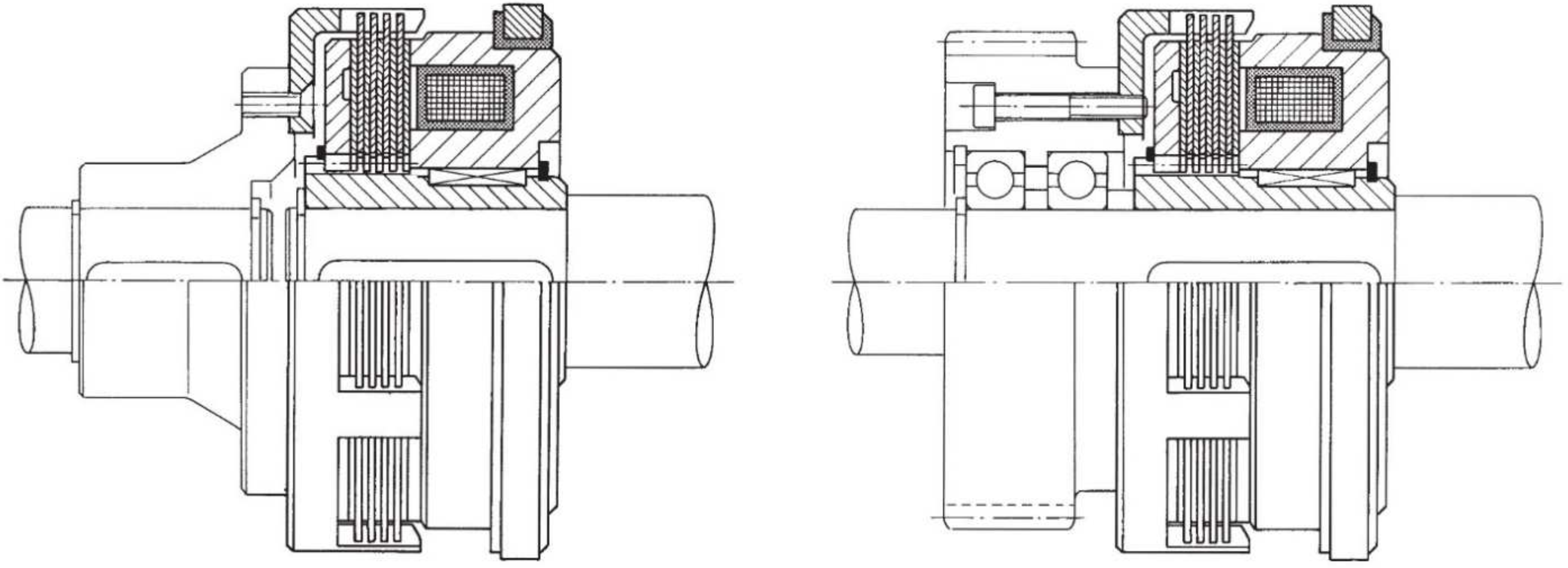

Příklad montáže:
