Spojka EMSL/DF-C

Zpět na: Elektromagnetické třecí spojky

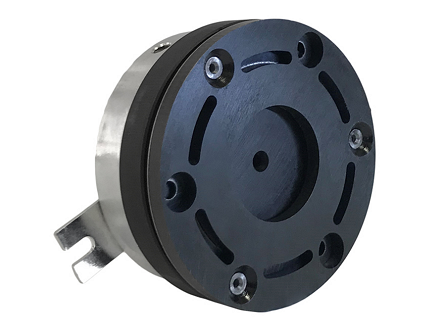

4 POLE FACE elektromagnetická spojka EMSL/DF-C, EMSL/DF-C-ME

Snmek obrazovky 2023 03 02 v12.42.55Kompletní provedení s magnetem uloženým v ložiskách


Snmek obrazovky 2023 03 02 v12.42.55Napětí 24 V DC - 0 + 15%


Snmek obrazovky 2023 03 02 v12.42.55Používá se především pro suché aplikace

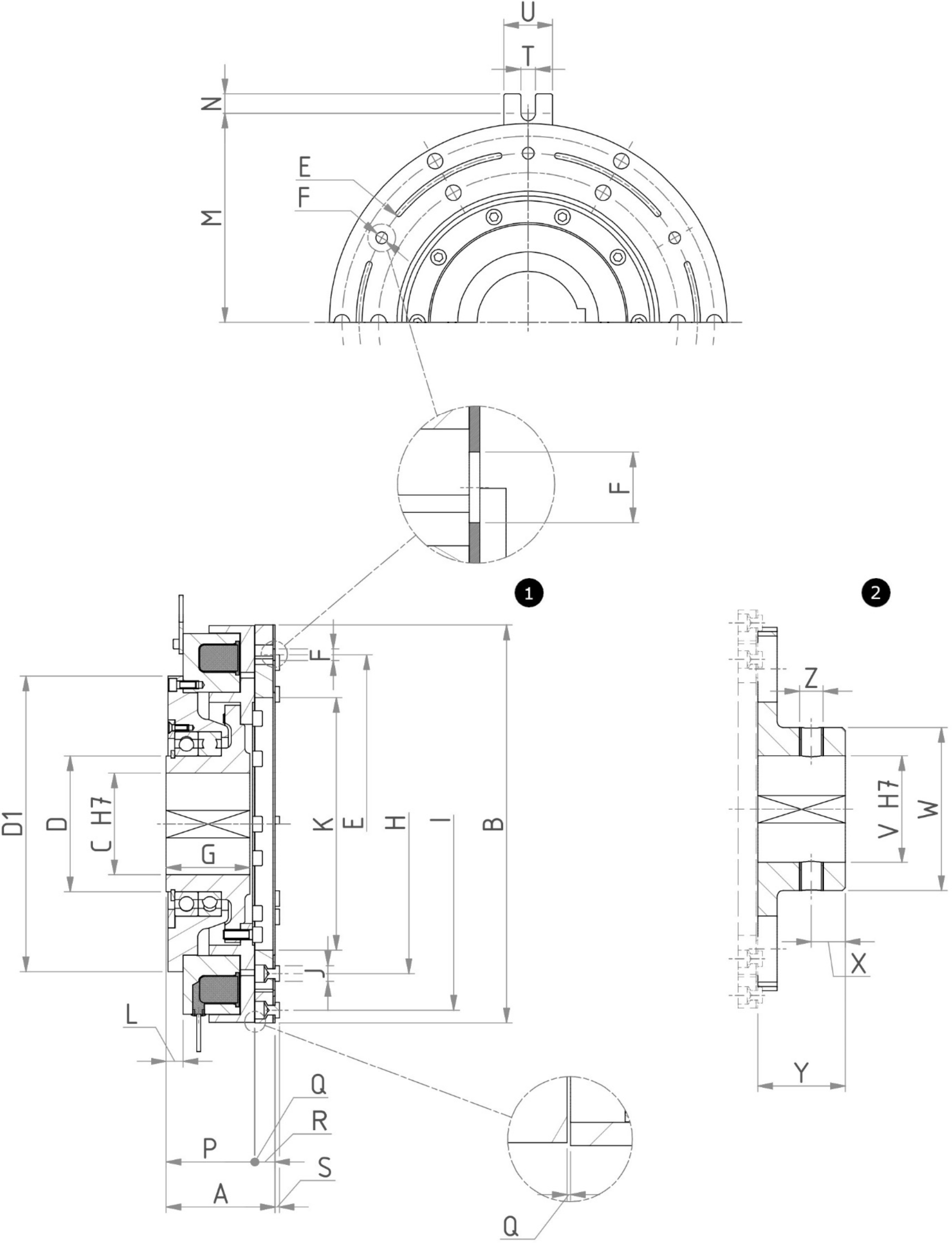

Rozměry:

emsl df c

Velikost
 Rozměry (mm)
A
 B C max. D
 D1 E F (N° x D) G H
I
 J (N° x D)
 K L
90 38,5 90 26 35 - 68 3x5,1 32,5 55 80 3x7 42 2,2
120 50,5 124,5 38 50 - 96 3x6,1 43 70 111 3x10 58 3,6
150 58,5 149,5 44 55 - 118 3x8,1 50 102 135 3x10 74 5,5
170 65 169 44 55 130 140 3x6,1 52 118 155 3x11 105 11
210 69 216 55 70 168 172 4x8,1 55 155 190 4x11 134 12
260 69,5 266 65 80 206 217 6x8,1 56 190 248 6x11 170 9
310 86 327 85 105 258 275 6x10,1 66 245 305 6x12 214 12
400 111,5 409 105 140 304 348 6x12,1 86 308 383 6x16 260 17,3
500 128 497 120 160 358 410 8x12,1 97 365 455 8x18 315 17
600 180 606 150 190 458 515 8x16,1 149 450 555 8x20 400 43
Velikost
 Rozměry (mm)
M N P
 Q R S T
 U
V max.
 W
 X Y
 Z (N° x D)
90 51 7 32,5 0,2 5,8 1,2 5,5 19 32 50 10 29,5 2xM6
120 65 7 43 0,3 7,2 1,5 5,5 19 42 68 10 34,5 2xM8
150 78 7 50 0,3 8,2 1,5 5,5 19 44 70 18 40 2xM10
170 91 10 55,1 0,3 9,6 2 8 23 50 78 16 45 2xM10
210 125 10 57 0,4 11,6 2 10 25 60 95 20 55 2xM14
260 150 10 57,9 0,5 11,1 2 10 25 70 115 22 55 2xM16
310 180 10 70 0,5 15,5 3 10 25 90 142 26 70 2xM20
400 215 20 90,8 0,6 20,1 4,5 15 50 110 168 35 90 2xM24
500 260 20 104 0,7 23,3 5 15 50 130 200 40 100 2xM24
600 315 25 152,2 0,8 27 5 20 60 160 230 35/85 150 4xM24
Velikost
 Momenty [Nm] Max. R.P.M.
 Čas sepnutí Čas rozepnutí
 Výkon [W]
 Moment setrvačnosti [kgm2]
Kroutící Mi Statický Ms [ms] [ms] na vstupní hřídeli Jr  na výstupní hřídeli Ja
 na výstupní hřídeli Ja*
90 29 45 6000 75 35 35 0,0003 0,0002 0,0004
120 58 90 4500 100 46 50 0,0013 0,0011 0,0017
150 105 160 4250 138 66 56 0,0029 0,0026 0,0038
170 160 250 4000 182 83 65 0,0064 0,0046 0,0069
210 350 550 3000 286 132 85 0,0196 0,0146 0,0186
260 570 900 2800 363 180 120 0,0555 0,0321 0,0458
310 1150 1800 2200 473 242 240 0,1382 0,0986 0,1654
400 2300 3600 1600 616 330 280 0,4608 0,3348 0,5787
500 3450 5400 1400 715 385 440 1,1625 0,8371 1,2735
600 5100 8000 1200 800 400 576 2,6304 2,0002 3,3241



* pro ME variantu

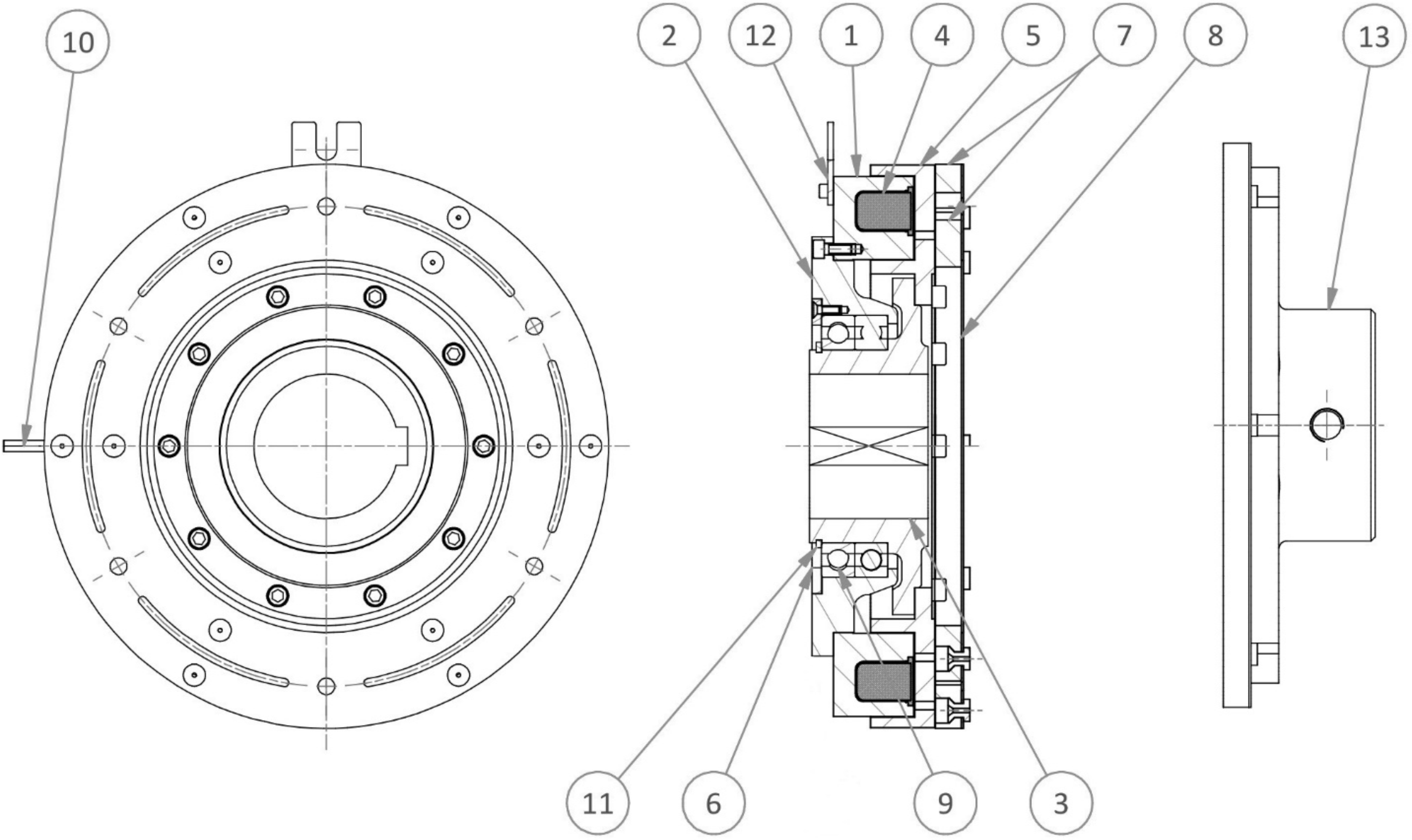

Schéma:

emsl df c



1. TĚLO CÍVKY

2. PODPĚRNÝ KROUŽEK TĚLESA CÍVKY

3. NÁBOJ

4. CÍVKA

5. ROTOR

6. DESKA

7. PŘÍRUBA

8. PLOCHÁ PRUŽINA

9. LOŽISKA TĚLESA CÍVKY

10. NAPÁJECÍ KABELY

11. VNĚJŠÍ POJISTNÝ KROUŽEK

12. DRŽÁK

13. PŘÍDAVNÝ NÁBOJ (ME)

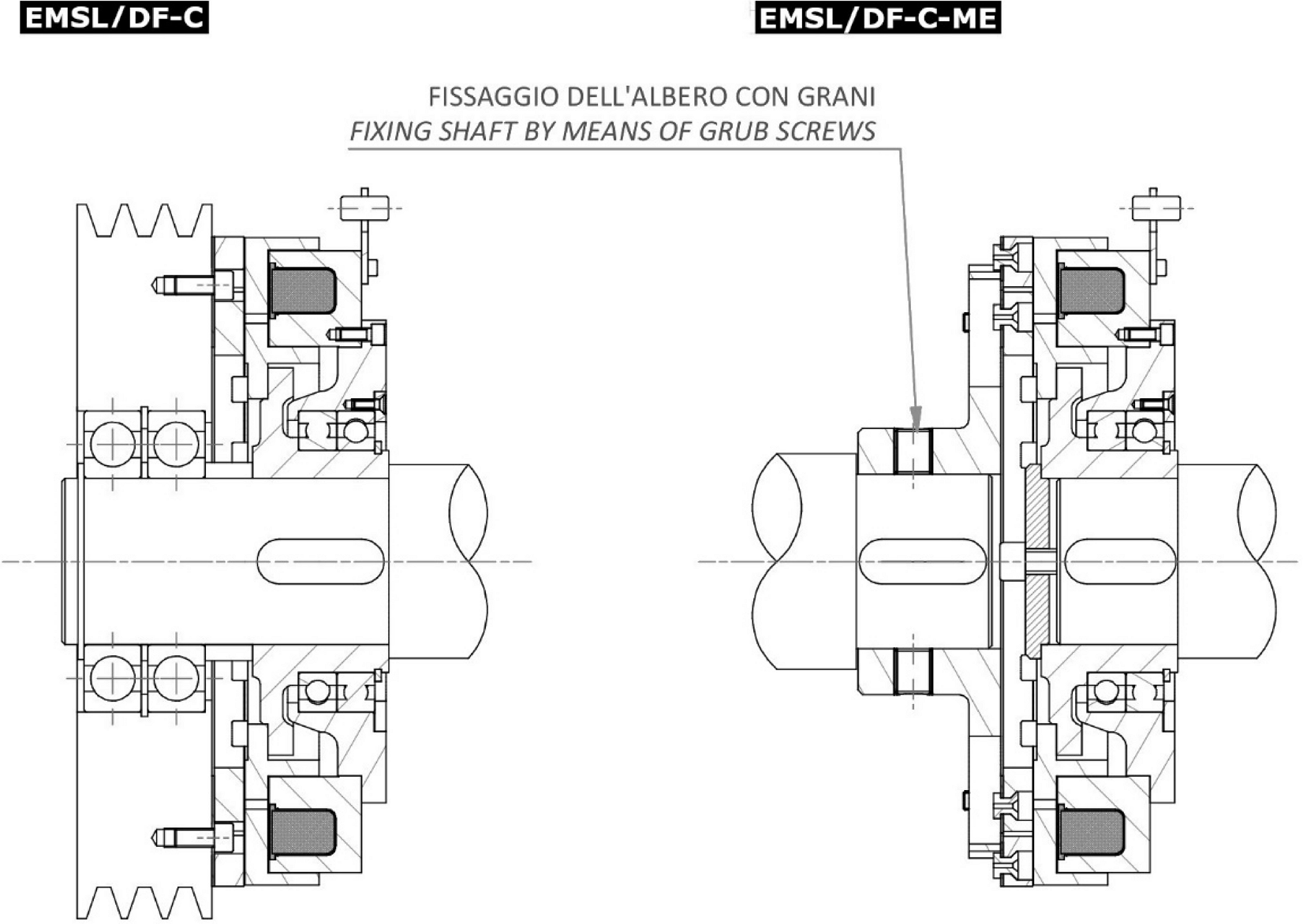

Příklad montáže:

emsl df c1
