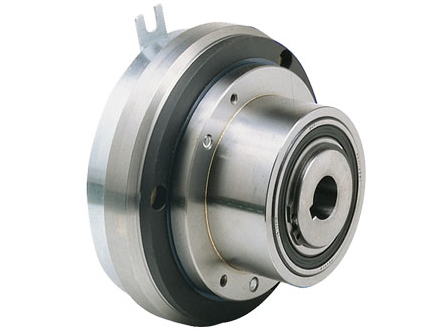

Spojka EMSR
Jednokotoučová elektromagnetická spojka s převodovým nábojem
Napětí 24 V DC - 0 + 15%
Používá se pro suché aplikace
Objímka (7) zjednodušuje montáž a je vybavena otvory pro upevnění přírub, řemenic apod., které přebírají pohyb hřídele vložené do centrálního náboje (3)

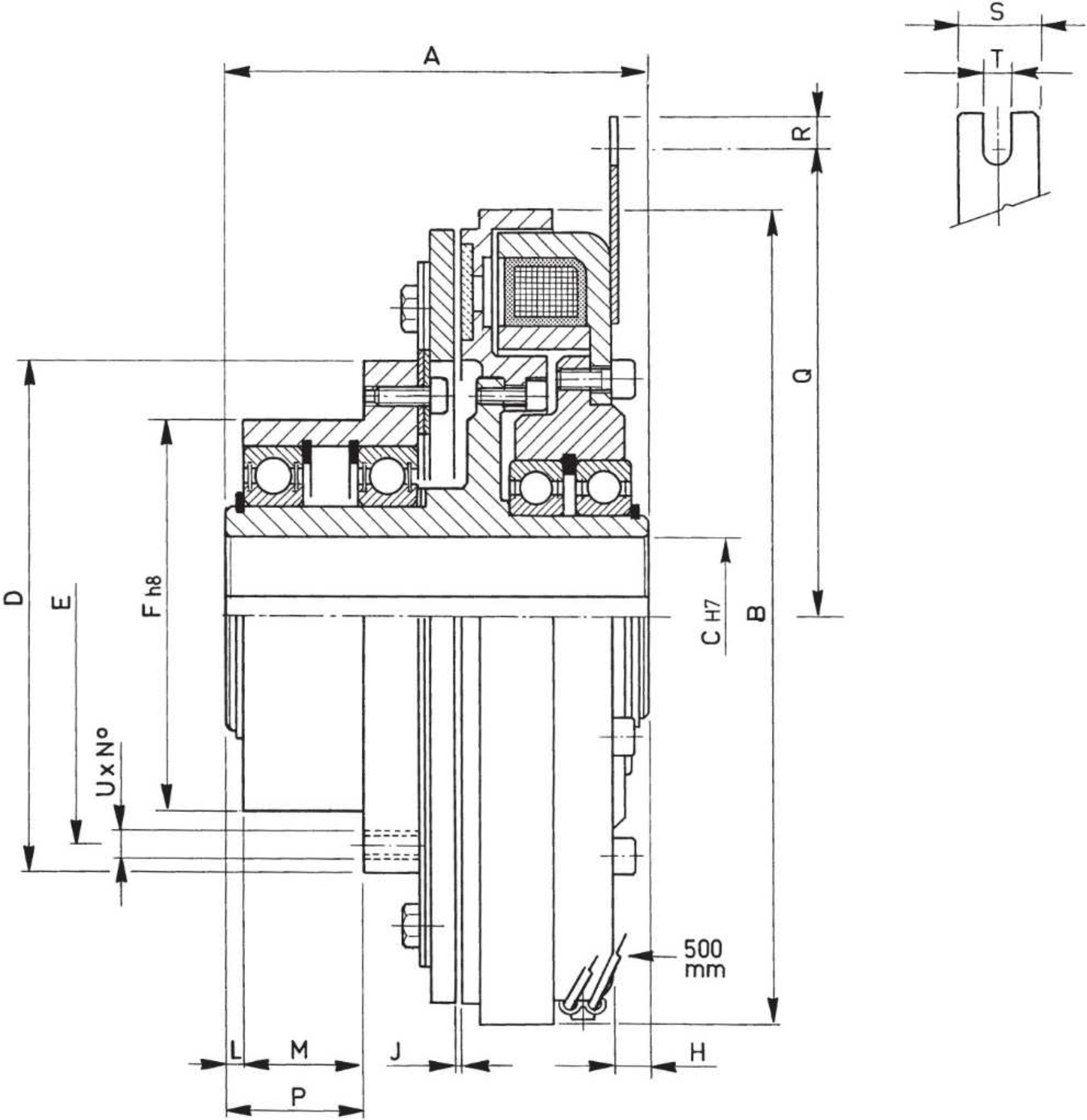

Rozměry:
Velikost |
Rozměry (mm) | ||||||||||||||||
A |
B | C min. | C max. | D | E | F |
H |
J max. |
L |
M |
P | Q | R | S | T | U | |
080 | 65 | 87 | 10 | 18 | 78 | 67 | 55 | 0,5 | 0,2 | 3,5 | 20 | 23,5 | 49 | 5 | 13 | 4 | 3xM6 |
100 | 80 | 107,5 | 12 | 25 | 88 | 76 | 55 | 1 | 0,2 | 5 | 22 | 27 | 59 | 5 | 13 | 4 | 3xM6 |
130 | 97 | 135 | 15 | 32 | 109 | 90 | 78 | 5 | 0,3 | 5 | 25 | 30 | 73 | 7 | 19 | 5,5 | 3xM6 |
170 | 120 | 178 | 20 | 38 | 134 | 110 | 92 | 5,5 | 0,3 | 9 | 41 | 50 | 92 | 10 | 25 | 10 | 3xM8 |
Velikost |
Momenty [Nm] | Max. R.P.M. | Čas sepnutí | Čas rozepnutí |
Maximální výkon čtyřpolového motoru [kW] | Výkon [W] | ||
Dynamický Mi | Statický Ms | [ms] | [ms] | Při 20°C |
Při 120°C |
|||
080 | 10 | 12 | 6000 | 80 | 30 | 0,37 | 14 | 10,1 |
100 | 18 | 30 | 5000 | 120 | 45 | 1,5 | 12 | 8,6 |
130 | 50 | 80 | 4200 | 155 | 55 | 4 | 38 | 27,4 |
170 | 70 | 120 | 4000 | 195 | 70 | 7,5 | 38 | 27,4 |

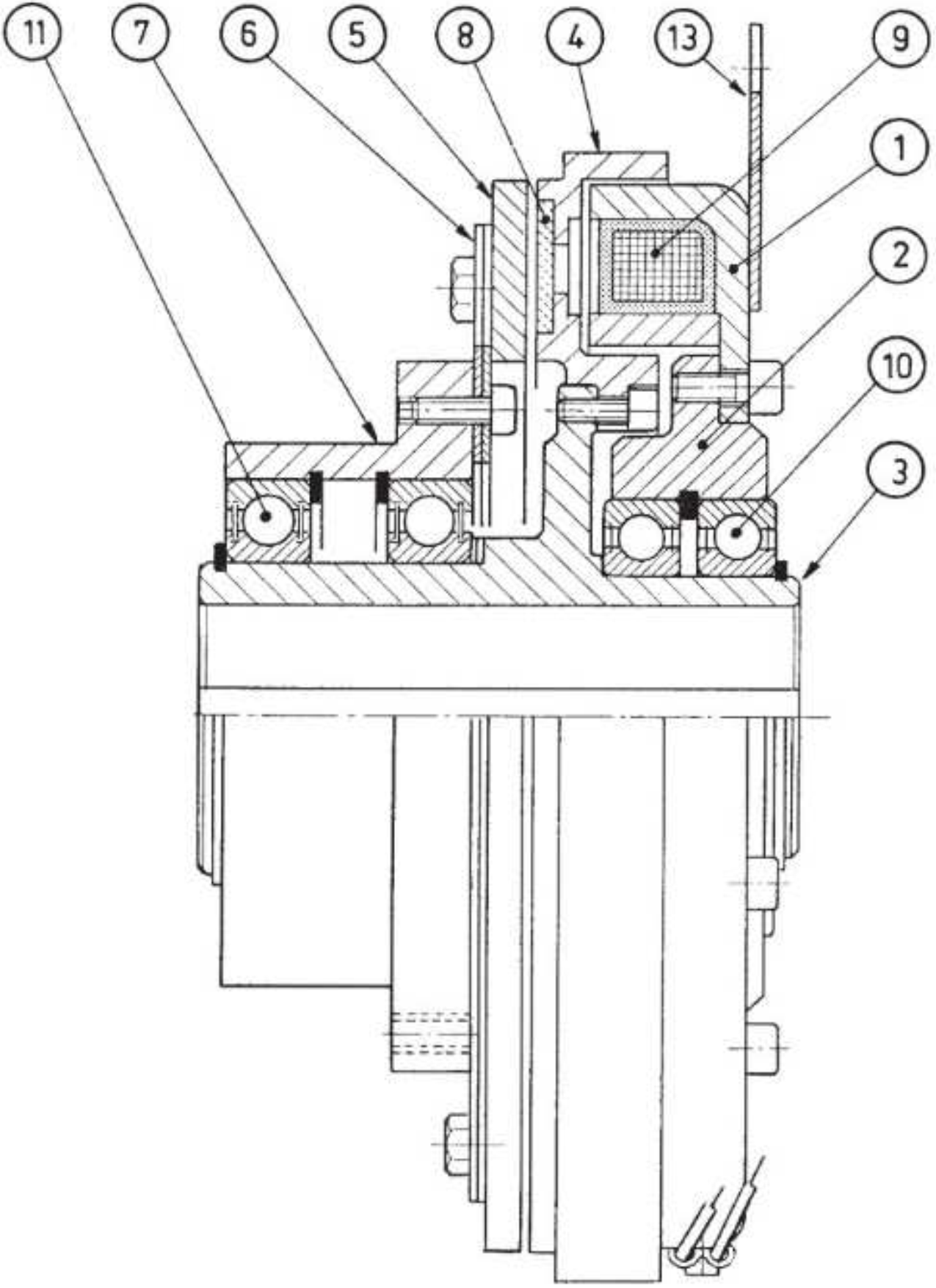

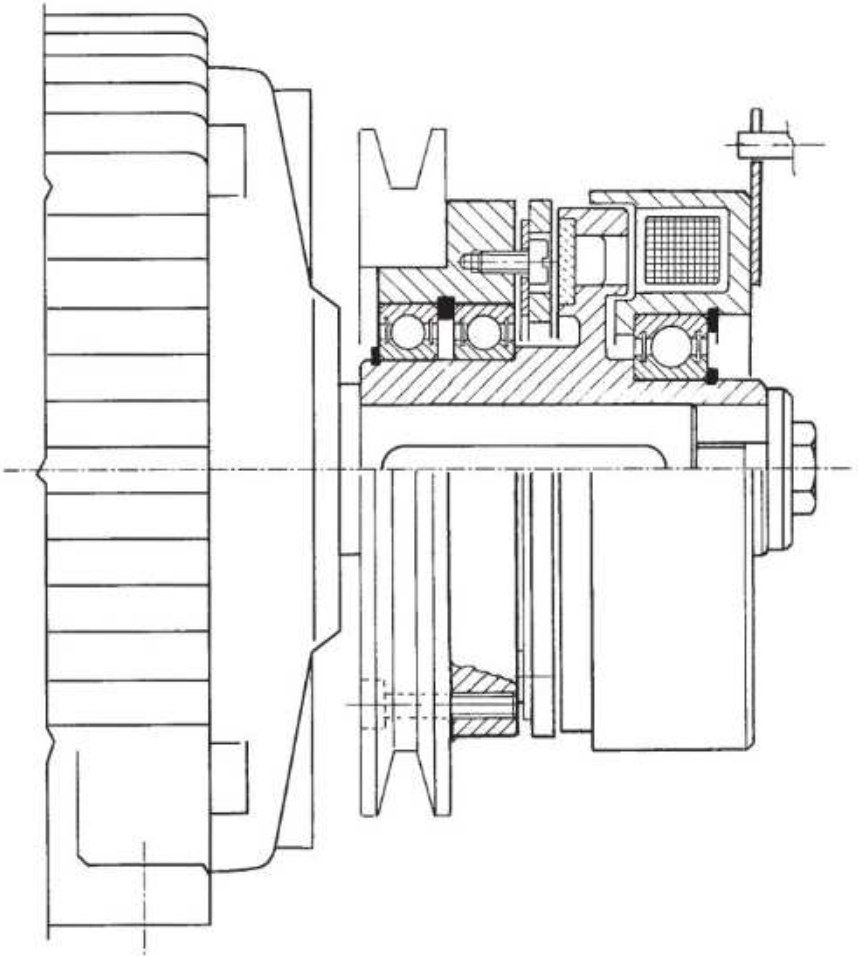

Schéma a příklad montáže:
1. MAGNETICKÉ TĚLO / HRNEC
2. PODPĚRA
3. NÁBOJ
4. ROTOR
5. PŘÍRUBA
6. PLOCHÉ PRUŽINY
7. POUZDRO
8. TŘECÍ OBLOŽENÍ
9. CÍVKA
10. LOŽISKO
11. LOŽISKO POUZDRA
12. PRUŽNÁ SPOJKA
13. DRŽÁK
