Spojka ESAL

Zpět na: Elektromagnetické třecí spojky

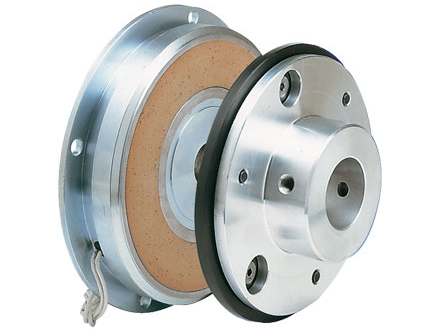

Jednokotoučová elektromagnetická spojka s laminovanou kotvou a vnějším nábojem.

Napětí 24 V DC - 0 + 15%

Používá se pro suché aplikace

Pohyb se přenáší mezi hřídelí drážkovanou s rotorem (4) a laminovanou kotvou (3)

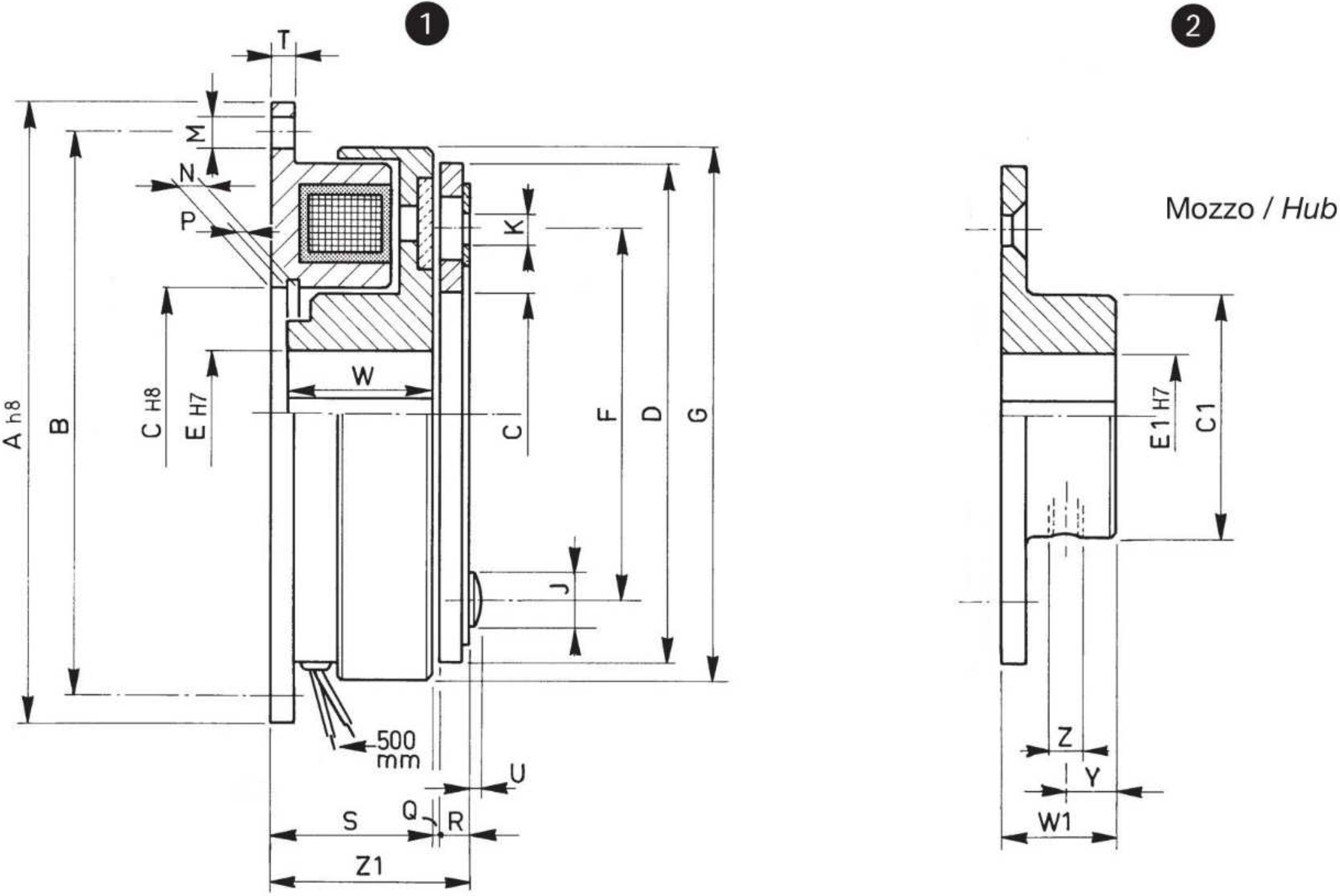

Rozměry:

esal

Velikost	Rozměry (mm)
Velikost	A	B	C	C1	D	E max.	E1 max.	F	G	J	K (N°xØ)	M (N°xØ)	N	P	Q	R	S	T	U	W	W1	Y	Z (N°xØ)	Z1
042	60	52	18	17	42	10	10	29	45	5,5	2x4,1	3x4,3	3,3	1,3	0,2	2,6	23,7	2	1,5	20	12	5	1xM4	26,5
050	65	58	26	24	50	15	15	38	54	5,5	3x3,1	4x3,4	3,2	1,3	0,2	3	28,1	2	1,5	26,1	12	5	1xM5	31,3
063	80	72	35	32	63	20	18	50	67	8	3x4,1	4x4,5	3,5	1,6	0,2	3,8	24	3	1,5	22	15	6	1xM6	28
080	100	90	42	38	80	25	22	60	85	8	3x4,1	4x5,5	4,25	1,85	0,2	4,5	26,5	3	1,5	24	20	8	1xM6	31,2
100	125	112	52	48	100	30	30	76	106	7,5	3x5,1	4x6,6	5	2,15	0,2	6	30	4	0,8	27	25	10	1xM8	36,2
125	150	137	62	58	128	35	35	95	133	10	3x6,1	4x6,6	5,5	2,15	0,3	6,9	33,5	4	1,5	30	30	12	2xM10	40,7
160	190	175	80	78	160	50	45	120	169	12	3x8,1	4x9	6	2,65	0,3	8,9	37,5	5	3	34	38	15	2xM10	46,7
200	230	215	100	92	200	65	60	158	212,5	12	3x10,1	4x9	7	3,15	0,4	11,15	44	5	3	40	48	19	2xM12	55,55
250	290	210	125	112	250	80	70	210	266	18	4x12,1	4x11	8	4,15	0,4	13	51	6	5	47	55	22	2xM12	64,4

Velikost	Statický moment Ms [Nm]	Max. R.P.M.	Čas sepnutí	Čas rozepnutí	Výkon [W]
Velikost	Statický moment Ms [Nm]	Max. R.P.M.	[ms]	[ms]	Při 20°C	Při 120°C
042	1,8	10000	28	8	8	5,8
050	3	10000	30	10	10	7,2
063	7	8000	47	13	15	10,8
080	15	6000	75	18	20	14,4
100	30	5000	95	34	28	20,2
125	65	4000	120	58	35	25,2
160	130	3000	166	80	50	36
200	250	3000	200	100	68	49
250	500	2000	268	150	85	61,2

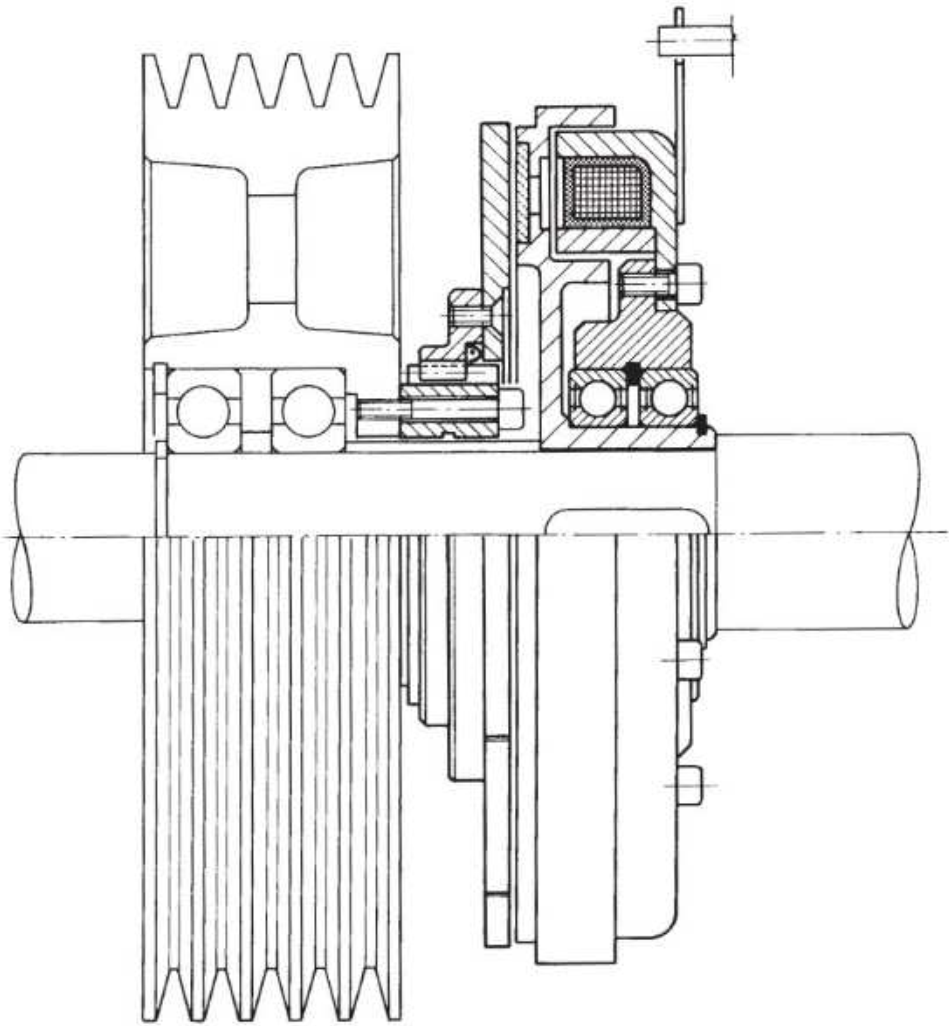

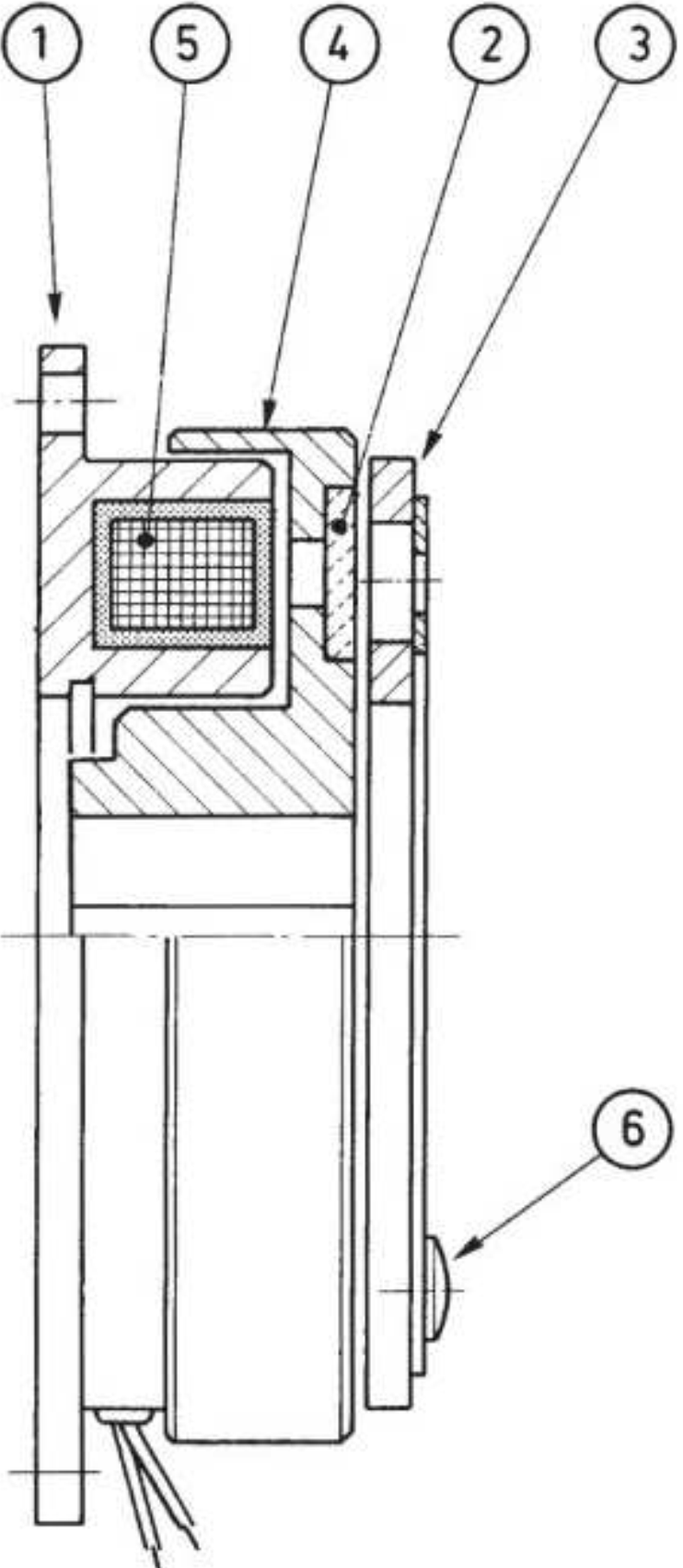

Schéma a příklad montáže:

esal ems2

1. MAGNETICKÉ TĚLO / HRNEC

2. TŘECÍ OBLOŽENÍ

3. LAMELOVÁ VÝZTUHA

4. ROTOR

5. CÍVKA

6. NÝT

7. DRŽÁK

8. LOŽISKA

9. VNĚJŠÍ POJISTNÝ KROUŽEK

10. VNITŘNÍ POJISTNÝ KROUŽEK
