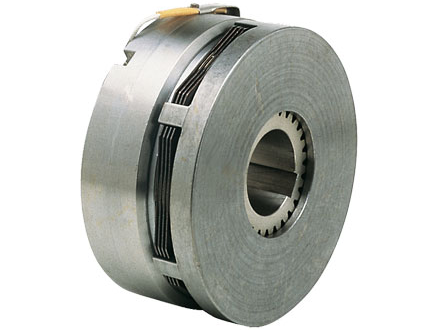

Spojka ESB/S

Zpět na: Elektromagnetické třecí spojky

Elektromagnetická vícekotoučová spojka se sběrným kroužkem, rotující magnet

Napětí 24 V DC - 0 + 15%

Používá se pouze pro suché aplikace při nízkých otáčkách

Pohyb se přenáší mezi hřídelem drážkovaným k náboji (2) a pouzdrem (4), které může být opatřeno přírubami, řemenicemi apod.

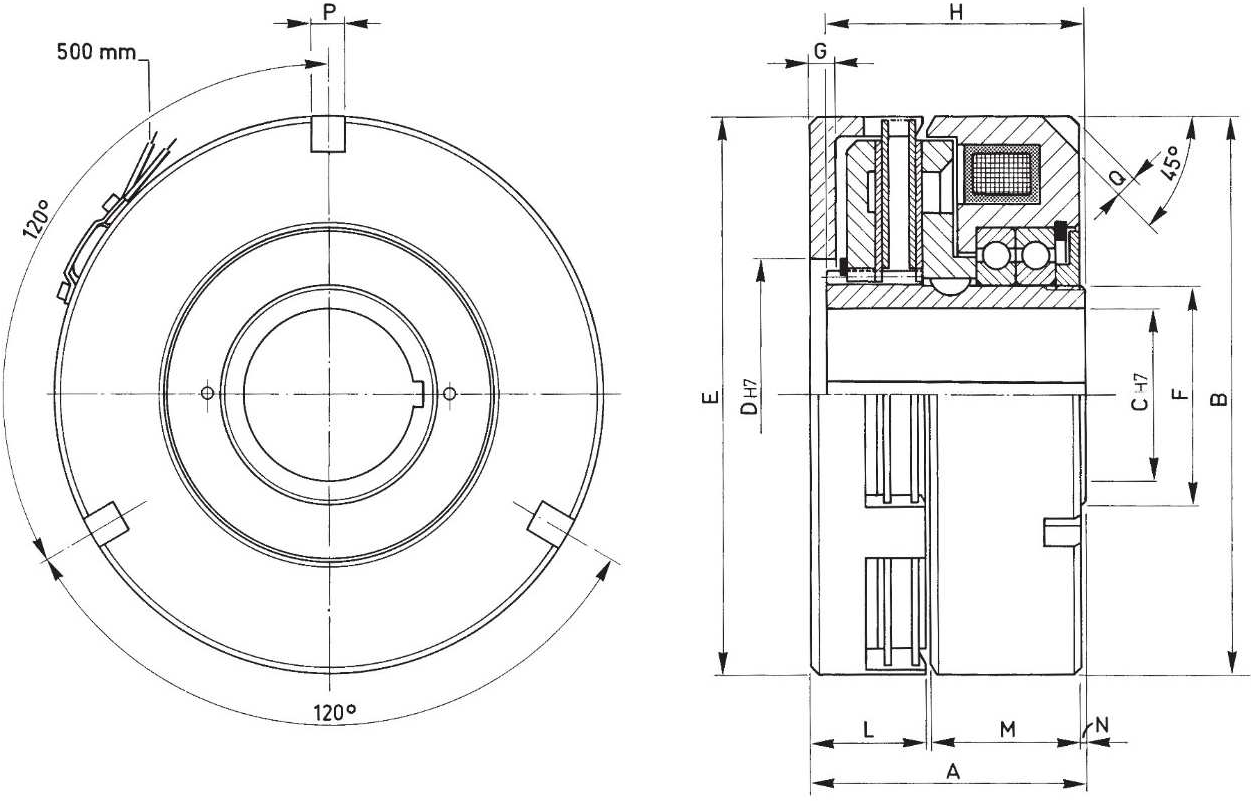

Rozměry:

esb s

Velikost	Rozměry (mm)
Velikost	A	B	C min	C max	D	E	F	G	H	L	M	N	P	Q
070	38,5	70	10	14	24	70	20	4	34,5	14,5	22,5	0,5	6	3,5
082	51	83	12	20	30	83	25	5	46,5	19	30	1	6	4
092	56	95	15	30	45	92	37	5	52	20	34	1	6	5
114	63	114	18	34	50	114	40	6	58,5	25	36	1,5	8	4,5
134	73	134	20	42	60	134	50	6	68	29	42	1	8	5
140	76	140	20	46	65	140	55	7	70	32	42	1	8	6
166	82,5	166	25	52	70	166	60	8	76	34	45	1,5	10	6
167	91	166	30	55	60	166	70	7,5	84	39	50	1	10	6
195	94,5	195	30	65	70	195	80	9	83,5	43	49	1,5	12	8
210	103	210	35	70	75	210	85	10	91	46	54	2	12	8
240	110,5	240	35	80	90	240	95	10	98	50	56	2	12	10
260	112	258	40	100	120	258	120	10	99,5	52	56	2	12	10
295	131	295	50	110	140	295	140	11	117	64	62	2	14	12

Velikost	Momenty [Nm]		Max. R.P.M.	Čas sepnutí	Čas rozepnutí	Výkon [W]		Počet třecích disků
Velikost	Dynamický Mi	Statický Ms	Olej	[ms]	[ms]	Při 20°C	Při 120°C	Počet třecích disků
070	6	10	500	110	40	23	16	3
082	12	22	475	160	50	38	27	3
092	25	45	440	210	65	40	29	4
114	60	100	350	270	100	48	34	4
134	120	200	250	350	110	66	48	4
140	150	250	180	380	120	72	52	5
166	240	400	120	440	195	86	62	4
167	360	600	80	520	215	115	83	6
195	480	800	70	600	240	102	73	5
210	720	1100	50	740	290	130	94	5
240	1200	1800	40	890	370	150	108	6
260	1500	2400	30	1080	390	160	115	7
295	2000	3200	25	1250	520	230	166	7

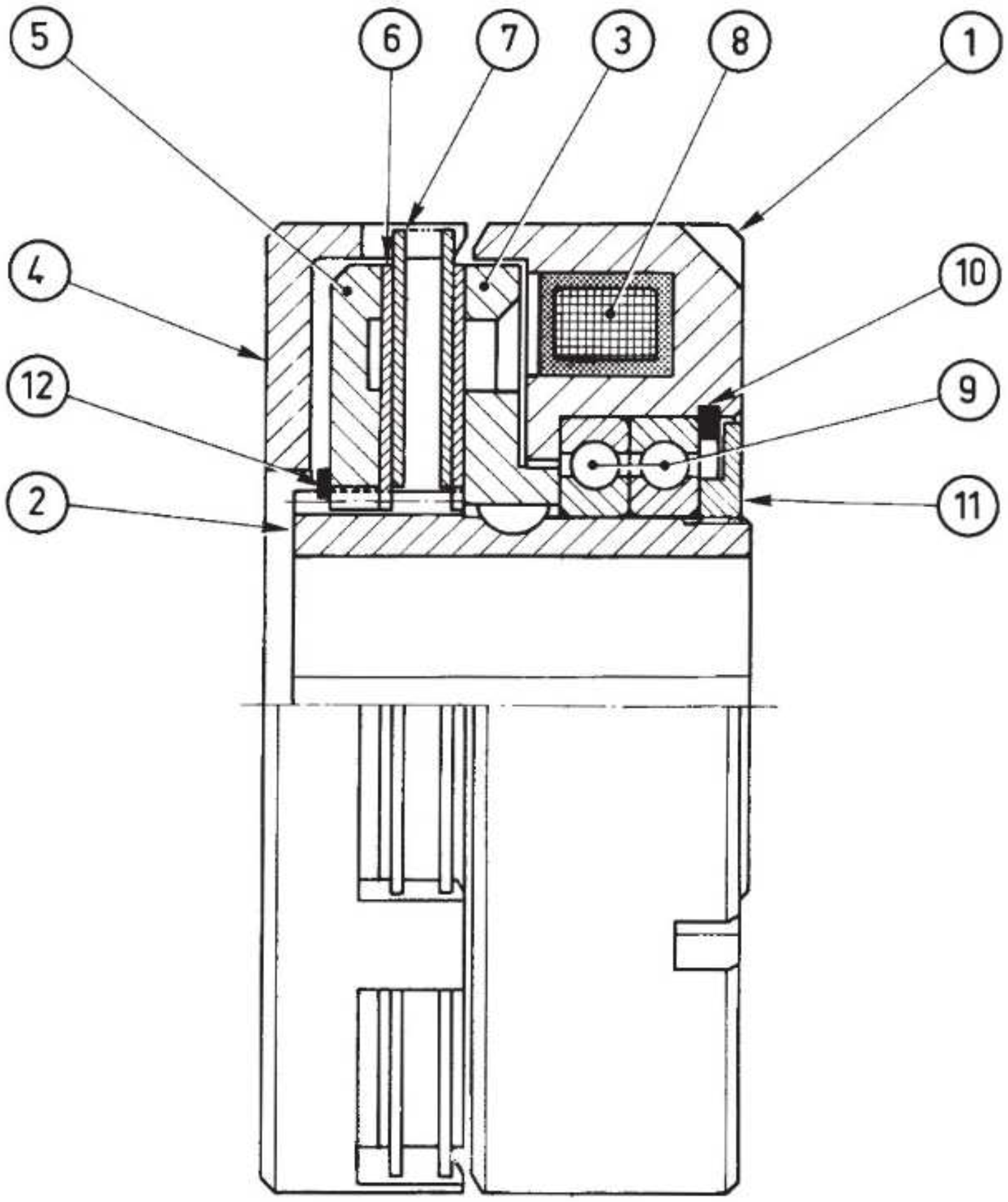

Schéma a příklad montáže:

esb s

esb

1. MAGNETICKÉ TĚLO / HRNEC

2. OZUBENÝ NÁBOJ (NA VYŽÁDÁNÍ)

3. ROTOR

4. DOMEK HRNCE / TĚLA

5. PŘÍRUBA

6. VNITŘNÍ DISK

7. VNĚJŠÍ DISK

8. CÍVKA

9. LOŽISKA

10. VNITŘNÍ POJISTNÝ KROUŽEK

11. DISTANČNÍ KROUŽEK

12. VNĚJŠÍ POJISTNÝ KROUŽEK
