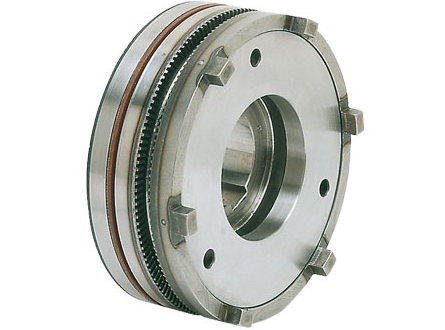

Zubová spojka EC/Z
Elektromagnetická zubová spojka se sběrným kroužkem, provoz s frézovaným převodem (5)
- Napájecí napětí: 24 V cc. - 0% + 15%
- Používá se v olejových a suchých aplikacích
- Montáž s hnacím hřídelem drážkovaným k magnetické misce (1) a hnací pohyb je spojen s přírubou (6). Všechny připojené části musí být dokonale souosé
- Statické momenty (Ms) od 20 do 6000 Nm

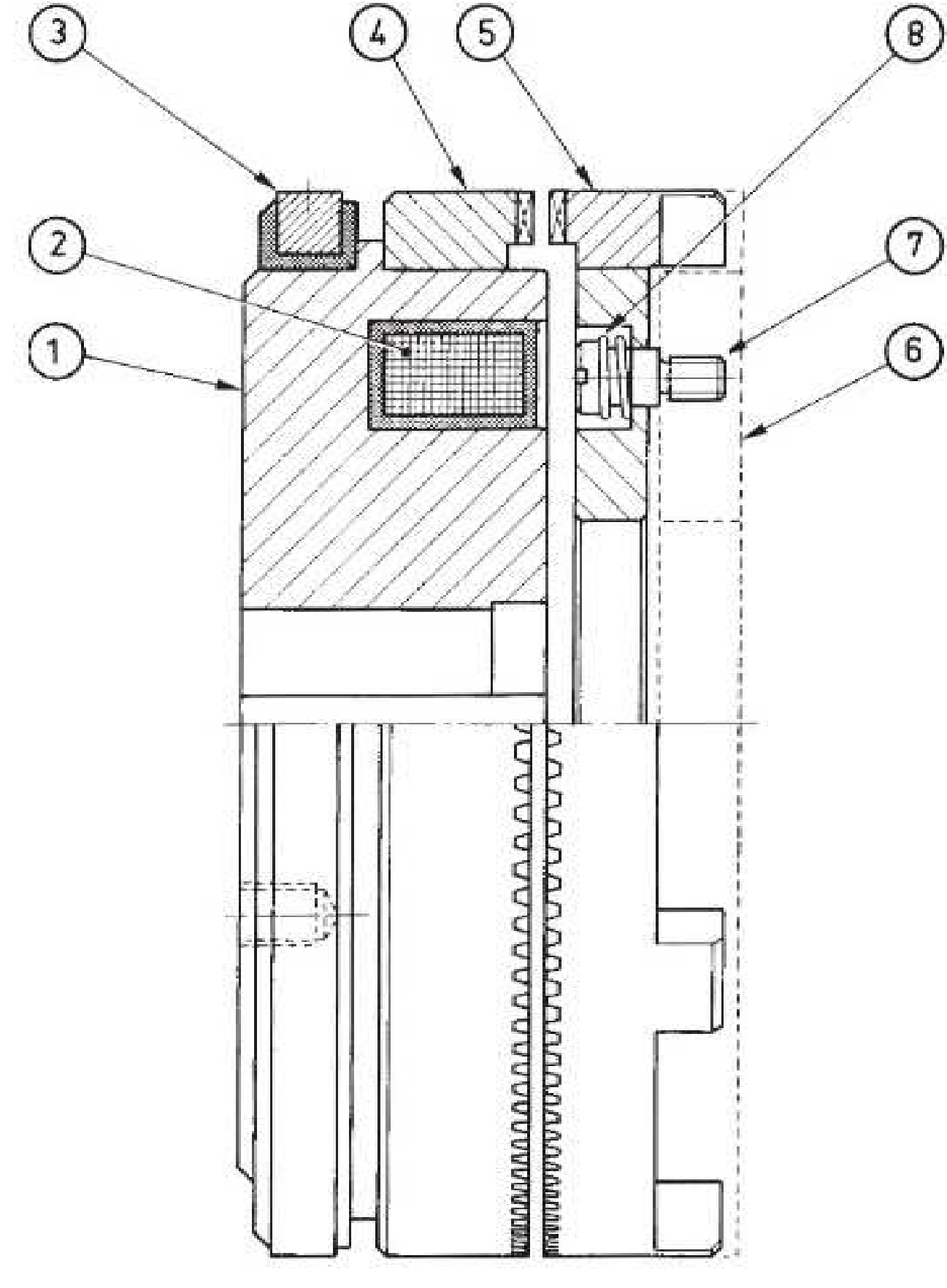

SCHÉMA
1. MAGNETICKÉ TĚLO / HRNEC
2. CÍVKA
3. SBĚRNÝ KROUŽEK
4. OZUBENÁ PŘÍRUBA MAGNETICKÉ ČÁSTI
5. OZUBENÁ PŘÍRUBA KOTVY
6. SPOJOVACÍ PŘÍRUBA (NA VYŽÁDÁNÍ)
7. VODICÍ KOLÍK PRUŽINY
8. PRUŽINA
