Křížový jezdec KK.Z

csm Icon Made in Germany 2014 10 17 98fc6f88fe







Objednací kód: KK.Z - d1 - d2 - z - o | Příklad objednání: KK.Z-B18-B18-1-8
KK.Z ... křížový jezdec
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005 (černý)
       8 = hliníková slitina, matná
       ED = nerezová ocel, matná

Popis:

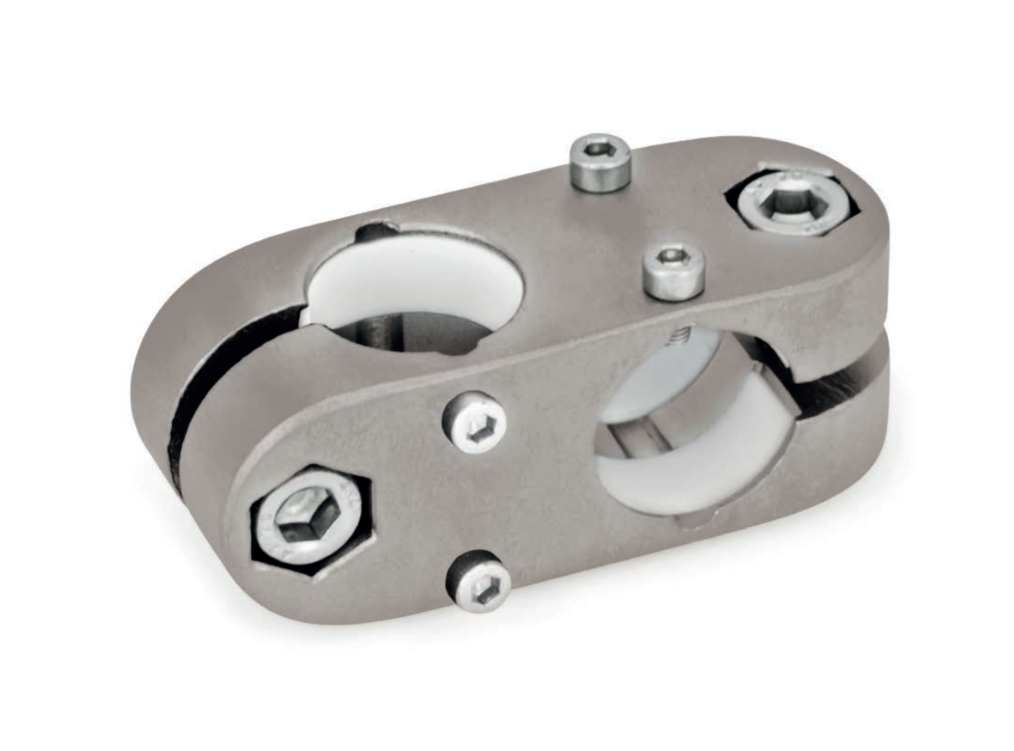

Křížoví jezdci KK.Z z tlakově litého hliníku nebo přesně lité nerezové oceli mají drážkované upínací body a otvory pro vodicí prvky opracované řeznou metodou, s posuvnou vložkou nebo bez ní. Otvory jsou posunuty v rovině a uspořádány pod úhlem 90°.

Spolu s vodicí trubkou lineární jednotky tvoří otvory pro vodicí prvky pevný lineární kruhový vodicí mechanismus, který lze nastavit a upnout pro malou vůli. Hnací pera přenášejí lineární pohyb lineární jednotky na konektor lineární jednotky.

V závislosti na konstrukci se k vodicímu prvku připevní pohybovaný díl nebo se samotný vodicí prvek nainstaluje na místo použití tak, že se celá lineární jednotka pohybuje společně. V místech šroubů se šestihrannou hlavicí nebo nastavitelnými ručními pákami se zmenší otvor vodicího prvku nebo velikost upínacího bodu.

Nastavitelné ruční páky jsou určeny k opakovanému upínání bez použití nářadí. Pod označením HSK nebo HEK jsou k dispozici samostatně pro jednotlivé použití a v jiných provedeních. V porovnání s šestihranným šroubem bez nástroje je upínání síla dosažitelná pomocí nastavitelné ruční páky je nižší z důvodu kratší délky páky.

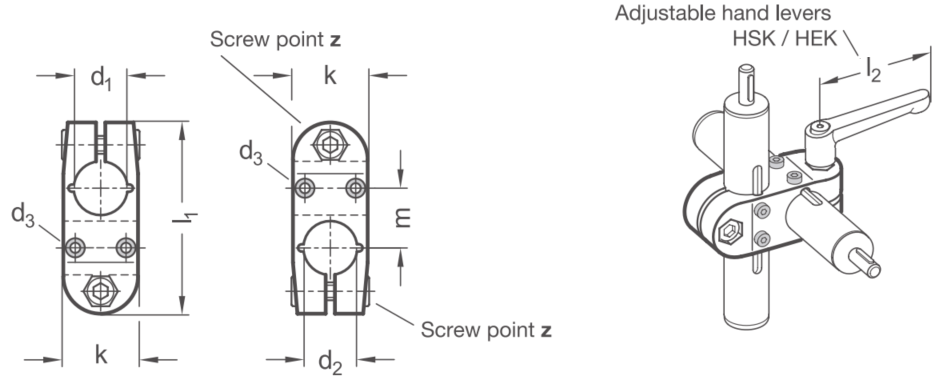

kk.z


 Rozměry:

Svěrný spoj 1 - 2
Rozměry (mm)
Šroub Příslušenství
d1 - d2
HSK* HEK**
Bez kluzného pouzdra
S kluzným pouzdrem
d3 k l1 m I2 I2
B 18 - B 18
G 18 - G 18
M3 25 64 20 M6x20 63 63



* HSK pro hliníkové provedení

** HEK pro nerezové provedení
