Křížový jezdec KMU.E

Popis:

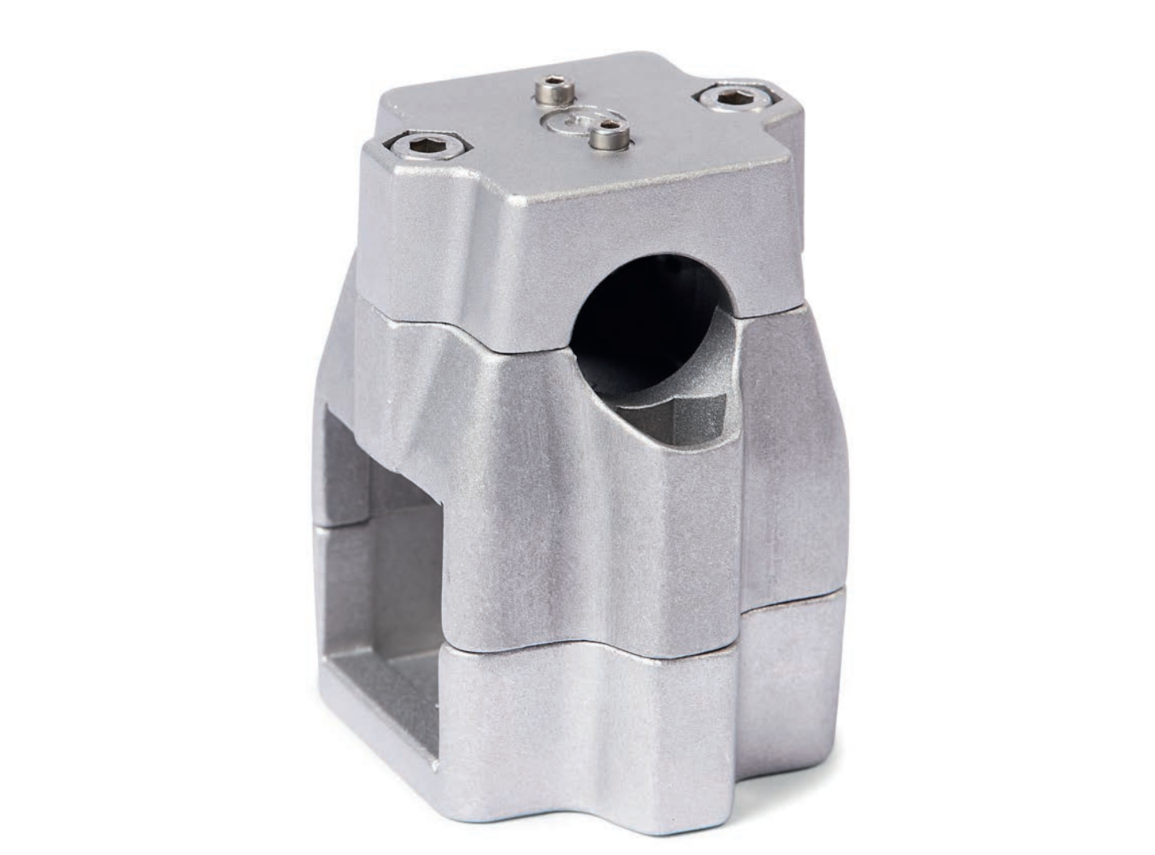

Křížové lineární konektory KMU.E z tlakového odlitku z hliníku mají dělené upínací body a vodicí lišty otvory pro prvky, které byly částečně opracovány pomocí řeznými metodami. Otvory jsou posunuty v rovině a uspořádány pod úhlem 90°.

Spolu s vodicí trubkou lineární jednotky, tvoří otvory pro vodicí prvky pevnou lineární kruhovou jednotku. nebo čtvercový vodicí mechanismus, který lze nastavit a upnout pro malou vůli. Středicí pouzdra v průchozích otvorech eliminují axiální vůli. Pohon přenášejí lineární pohyb lineárního pohonu. do konektoru lineární jednotky.

V závislosti na konstrukci je pohybující se díl připevněna k vodicímu prvku nebo k vodicímu prvku. je sám instalován na místě použití tak, že se se celá lineární jednotka pohybovala společně. Na šroubu šrouby se šestihrannou hlavou nebo nastavitelné ruční šrouby. páky zmenšují otvor vodicího prvku nebo upínacího prvku. velikost upínacího bodu.

Nastavitelné ruční páky jsou určeny pro opakované, upínání bez použití nářadí. Pod označením HSK, jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla větší než u šroubu s vnitřním šestihranem. dosažitelná pomocí nastavitelné ruční páky je nižší. kvůli kratší délce páky.

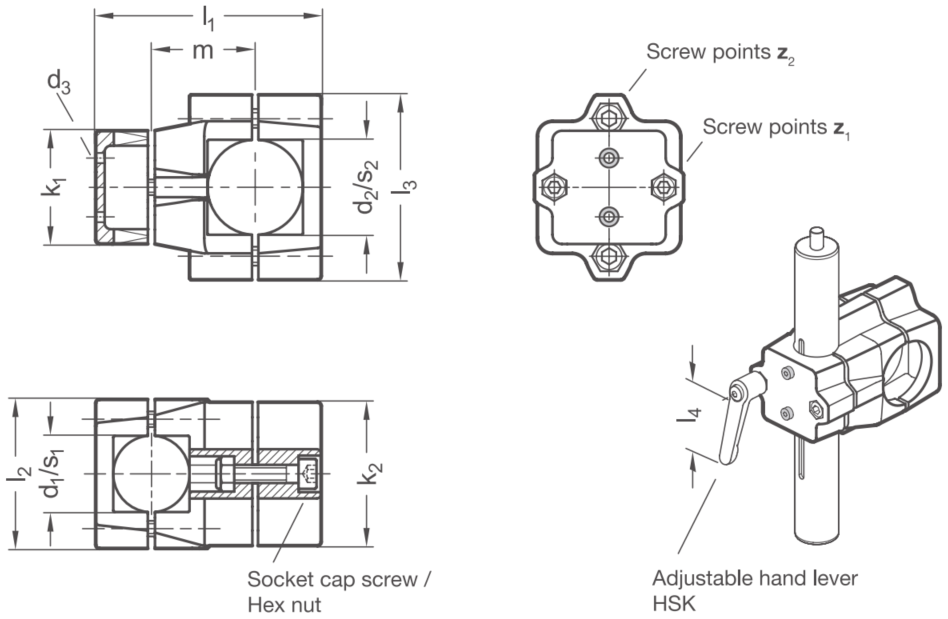

 Rozměry:

* HSK pro hliníkové provedení
