Držák senzoru SKF
Objednací kód: SKF - d1 - b - o | Příklad objednání: SKF-B12-25-2
SKF ... držák senzoru
d1 ... Ø d1 -
b ... Lug width
o ... povrchová úprava / materiál
2 = hliníková slitina, RAL 9005
Popis:

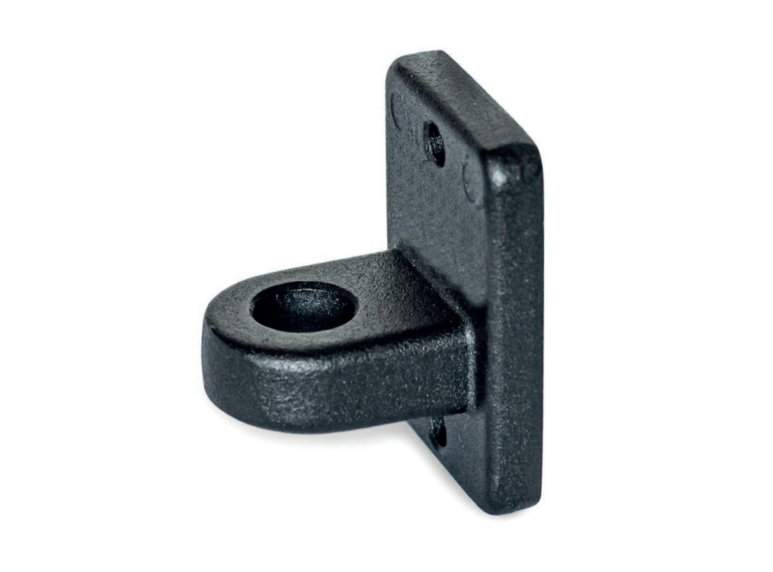

Držáky senzorů SKF z tlakově litého hliníku mají otvor pro senzor opracovaný řeznými metodami.
Otvor senzoru je vycentrovaný a rovnoběžný s čelem příruby. Lze jej použít pro připojení senzoru s vnějším závitem.
Příruba se dvěma otvory slouží jako rozhraní nebo k upevnění držáku senzoru na místo použití.

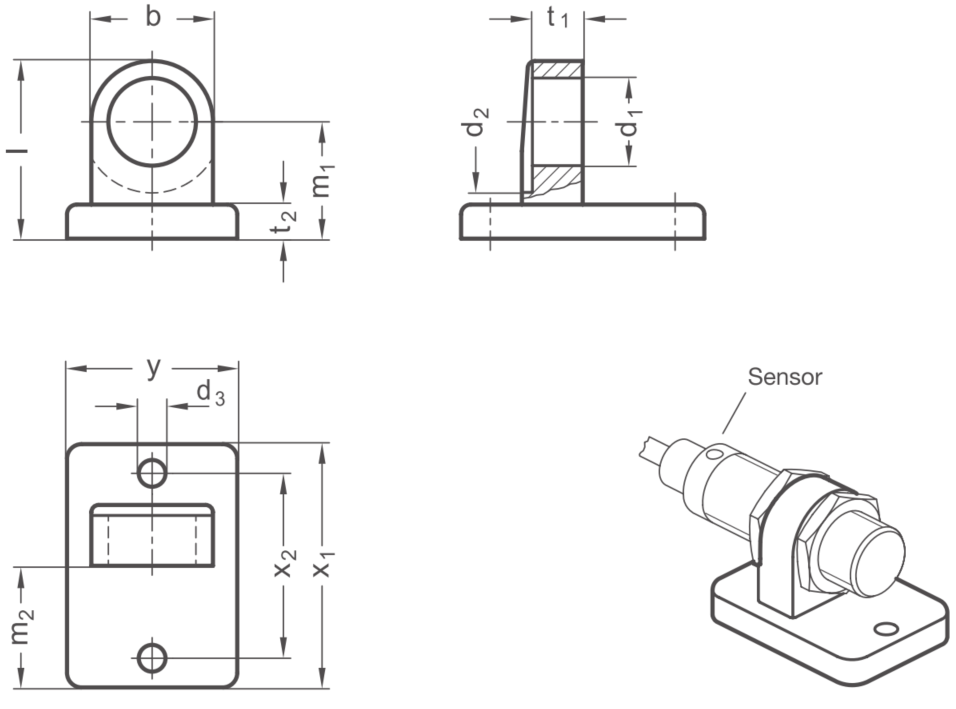

Rozměry:
| Otvor pro senzor | Šířka | Rozměry (mm) | |||||||||
| d1 | b |
d2 |
d3 | l | m1 | m2 | t1 | t2 | x1 |
x2 | y |
| B 12 | 25 | 30 | 5,5 | 36,5 | 24 | 25 | 11,5 | 7 | 50 | 38 | 35 |
| B 18 | 25 | 30 | 5,5 | 36,5 | 24 | 25 | 11,5 | 7 | 50 | 38 | 35 |
