Montážní svěrka CGA
Objednací kód: CGA - d1 - d2 - o | Příklad objednání: CGA-B10-M6-G
CGA ... montážní svěrka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2
o ... povrchová úprava / materiál
G = přírodní, matný
S = eloxovaný, černý
Popis:

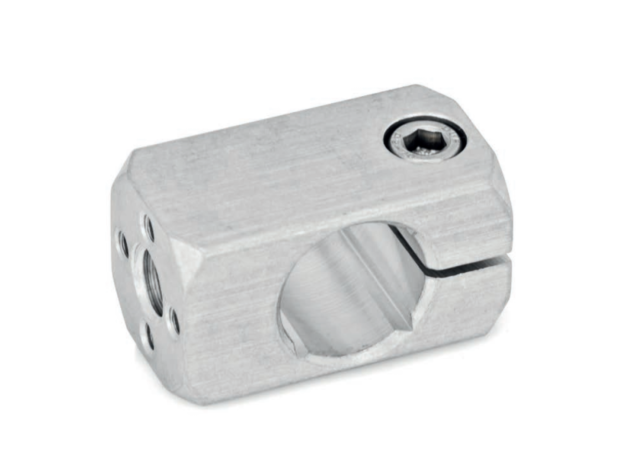

Montážní svěrky CGA jsou vyrobeny z tažených hliníkových profilů a mají drážkovaný upínací bod opracovaný metodou řezání.
Otvor upínacího bodu má vzhledem k upevňovací straně tvar písmene T. Přes dodatečně zabudovaný čtvercový otvor přijímá tyče a trubky s kulatým nebo čtvercovým průřezem.
Montážní svěrky jsou určeny k upevnění držáků snímačů SG a přídržných desek SGU. na straně upevnění mají středový závit a od velikosti otvoru d1 = B15 také přídavný vzor otvoru 4 x M4.
K upnutí slouží nerezový šroub s vnitřním uzávěrem DIN 912-A2-70, který se kombinuje s upínacím závitem a zmenšuje průřez otvoru. Pro běžné beznástrojové upínání, nastavitelné sady ručních pák jsou k dispozici jako příslušenství pod označením HK.

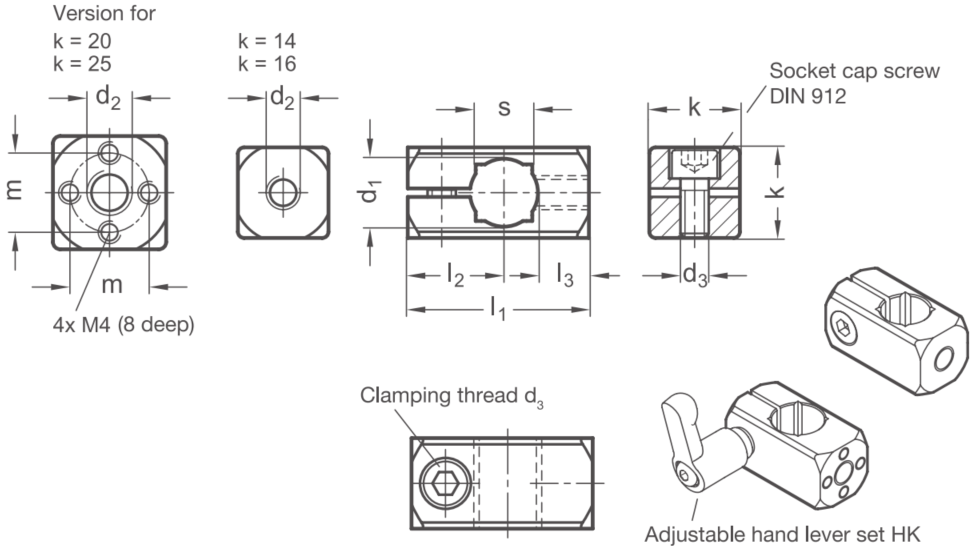

Rozměry:
| Svěrný spoj 1 |
Průchozí otvor | Rozměry | Příslušenství | ||||||||
| d1 |
d2 | d3 | k | l1 | l2 | l3 | m | s | HK pro d4 | ||
| B 8 | M4 | - | - | M4 | 14 | 25 | 13,5 | 7,5 | - | - | M4x14 |
| B 10 |
M5 |
M6 | M8 | M5 | 16 | 30 | 17 | 8 | - | 8 | M5x16 |
| B 12 |
M5 |
M6 | M8 | M5 | 16 | 32 | 17 | 9 | - | 10 | M5x16 |
| B 15 |
M6 |
M8 | - | M6 | 20 | 40 | 20,5 | 12 | 14 | 12 | M6x20 |
| B 16 |
M6 |
M8 | - | M6 | 20 | 40 | 20,5 | 11,5 | 14 | - | M6x20 |
| B 20 |
M6 |
M10 | - | M6 | 25 | 45 | 21,5 | 12 | 17 | 16 | M6x25 |
