Otočná spojka LGA
Objednací kód: LGA - d1 - k - o | Příklad objednání: LGA-M8-20-G
LGA ... otočná spojka
d1 ... Ø d1
k ... hloubka svěrného spoje
o ... povrchová úprava / materiál
G = přírodní, matný
S = eloxovaný, černý
Popis:

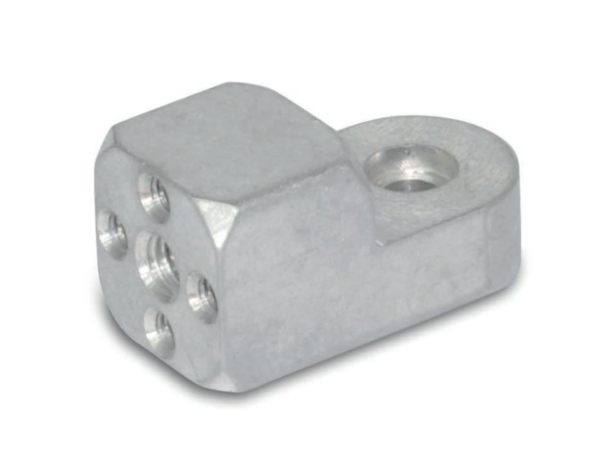

Otočné spojky LGA jsou jsou vyrobeny z tažených hliníkových profilů a mají hladký povrch. upínací oka opracovaná metodou řezání.
Ucho je vycentrované a umístěné pod úhlem 90°. ke straně uchycení, kde má středový úhel. a od rozměru k = 20 další závit, který je umístěn na středové ose. 4 x M4. Upevňovací svorka jsou určeny k upevnění snímače SG a přídržných desek SGU.
Otočné spojky LG lze kombinovat s s jinými otočnými upínacími držáky se stejnými vlastnostmi. k rozměry a vytvořit tak libovolný druh kloubové svorky. montáž. K dispozici jsou upínací sady HM, typ S se šroubem a typ K s nastavitelnou rukojetí. pákou.
Příslušné rozměry pro objednání upínání najdete v tabulce rozměrů.

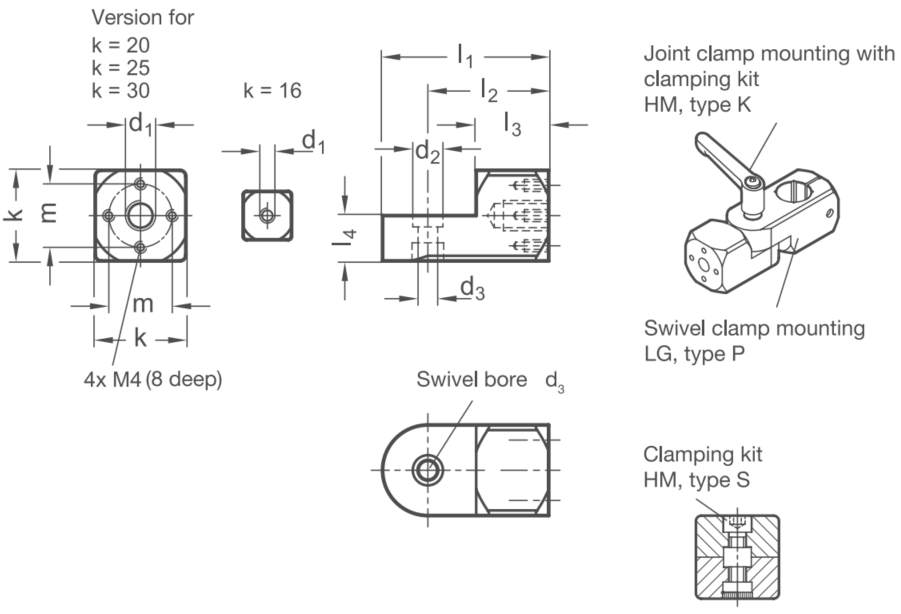

Rozměry:
| Rozměry | Příslušenství | ||||||||||
| d1 |
k | d2 | d3 | l1 | l2 | l3 | l4 | m | HM pro d3 | ||
| M5 | M6 | M8 | 16 | 7 | 4,5 | 30 | 22 | 13 | 8 | - | M4x16 |
| M6 |
M8 | - | 20 | 8,5 | 5,5 | 38 | 28 | 17 | 10 | 14 | M5x20 |
| M8 |
M10 | - | 25 | 10 | 6,5 | 46 | 33,5 | 20 | 12,5 | 17 | M6x25 |
| M8 |
M10 | M12 | 30 | 10 | 6,5 | 55 | 40 | 24 | 15 | 20 | M6x30 |
