Otočná spojka LGT
Objednací kód: LGT - d1 (d2) - k - t - o | Příklad objednání: LGT-B10-20-A-G
LGT ... otočná spojka
d1 / d2 ... Ø d1 / d2
d1 = Ø díry (v případě typu A)
d2 = Ø čepu (v případě typu W)
k ... hloubka svěrného spoje
t ... typ
A = s dírou
W = s čepem (nerez, AlSI 303)
o ... povrchová úprava / materiál
G = přírodní, matný
S = eloxovaný, černý
Popis:

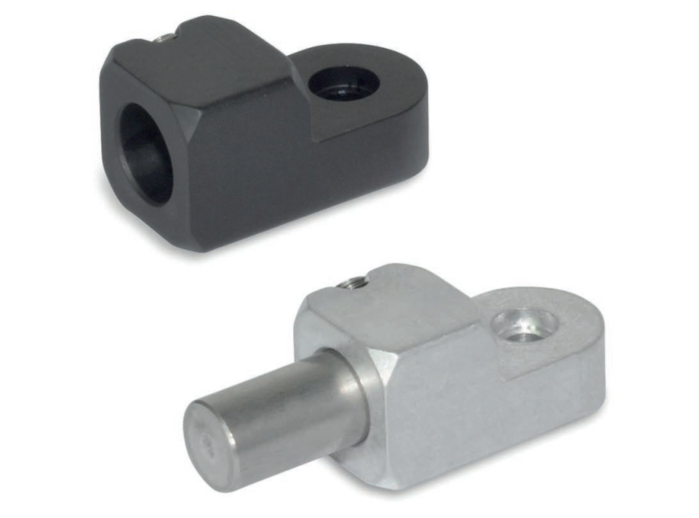

Otočné spojky LGT jsou vyrobeny z tažených hliníkových profilů a mají hladký povrch upínací oko opracované metodou řezání.
Ucho je ve tvaru písmene T vzhledem k šroubu a k šroubu. na opačné straně.
Otočné spojky LGT lze kombinovat s dalšími otočnými upínacími zařízeními se stejnými vlastnostmi. k rozměry, aby se vytvořila upínací pouzdra. Upínání jsou k dispozici sady HM, typ S se šroubem a typ K s nastavitelnou ruční pákou.
Příslušné rozměry pro objednání upínání sady naleznete v tabulce rozměrů.

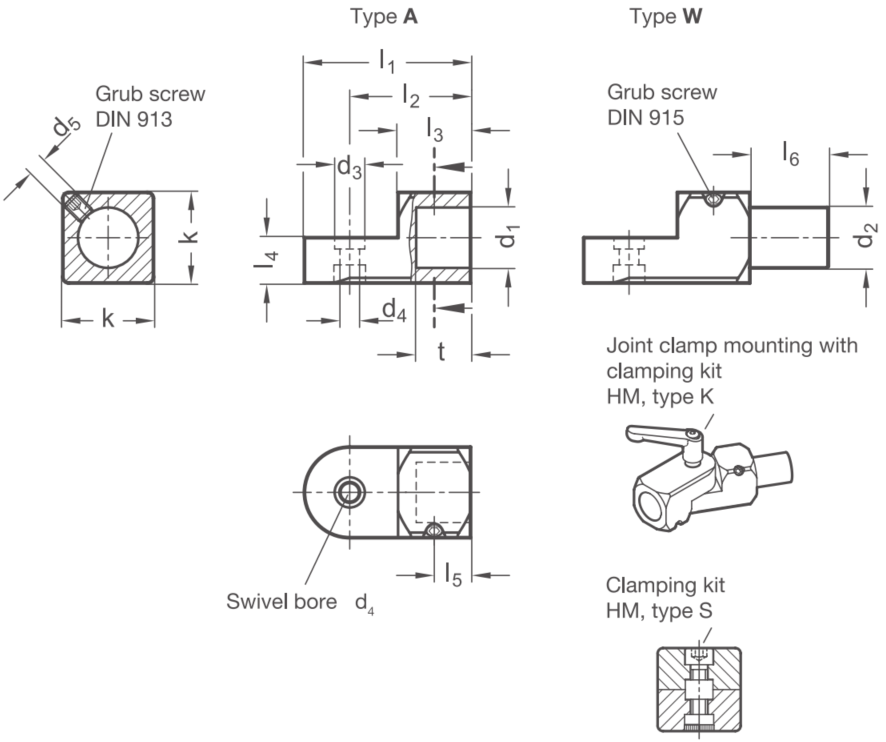

Rozměry:
| Typ A |
Typ W | Rozměry | Příslušenství | ||||||||||
| d1 |
d2 | k | d3 | d4 | d5 | l1 | l2 | l3 | l4 | l5 | l6 | t | HM pro d4 |
| B 8 | 8 | 16 | 7 | 4,5 | M4 | 30 | 22 | 13 | 8 | 5,5 | 16 | 8 | M4x16 |
| B 10 |
10 | 20 | 8,5 | 5,5 | M5 | 38 | 28 | 17 | 10 | 7 | 17 | 10 | M5x20 |
| B 12 |
12 | 20 | 8,5 | 5,5 | M5 | 38 | 28 | 17 | 10 | 8 | 19 | 12 | M5x20 |
| B 15 |
15 | 25 | 10 | 6,5 | M6 | 46 | 33,5 | 20 | 12,5 | 10 | 21 | 15 | M6x25 |
| B 16 |
16 | 25 | 10 | 6,5 | M6 | 46 | 33,5 | 20 | 12,5 | 11 | 24 | 16 | M6x25 |
| B 20 |
20 | 30 | 10 | 6,5 | M6 | 55 | 40 | 24 | 15 | 12 | 26 | 18 | M6x30 |
