Svěrka CG

Popis:

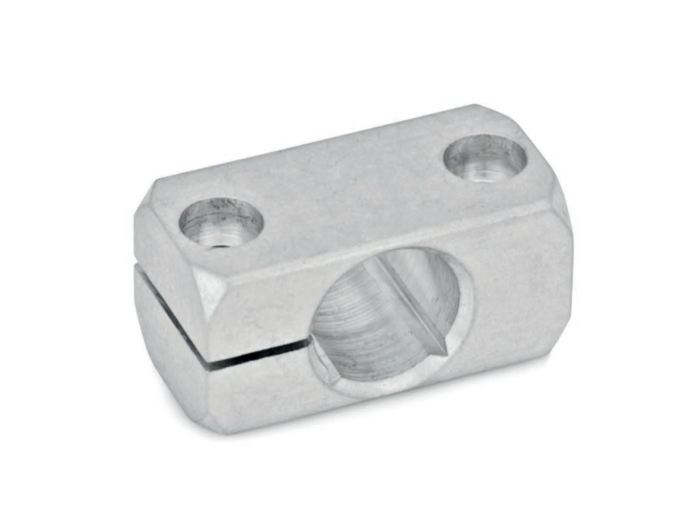

Svěrky CG jsou vyrobeny z tažených hliníkových profilů a mají drážkovaný upínací bod opracovaný metodou řezání.

Upevňovací plocha se dvěma otvory slouží jako rozhraní nebo k upevnění upevnění spojky k místu použití.

Vzdálenost otvorů m je stejná pro všechna upevnění svorek a dostupné příslušenství s možnostmi upevnění, které zajišťuje jednoduchou výměnu a kombinaci.

Otvor v místě upnutí je umístěn v rovině rovnoběžné s upevňovací plochou. Přes dodatečně zabudovaný čtvercový otvor přijímá tyče a trubky s kulatým nebo čtvercovým průřezem.

Svěrky CG nemají vlastní závit. Pro upnutí se používají šrouby s vnitřním uzávěrem spolu s upínacími závity v místě použití, které zmenšují průřez otvoru. Pro běžné upínání bez použití nářadí jsou jako příslušenství k dispozici nastavitelné sady ručních pák pod označením HK.

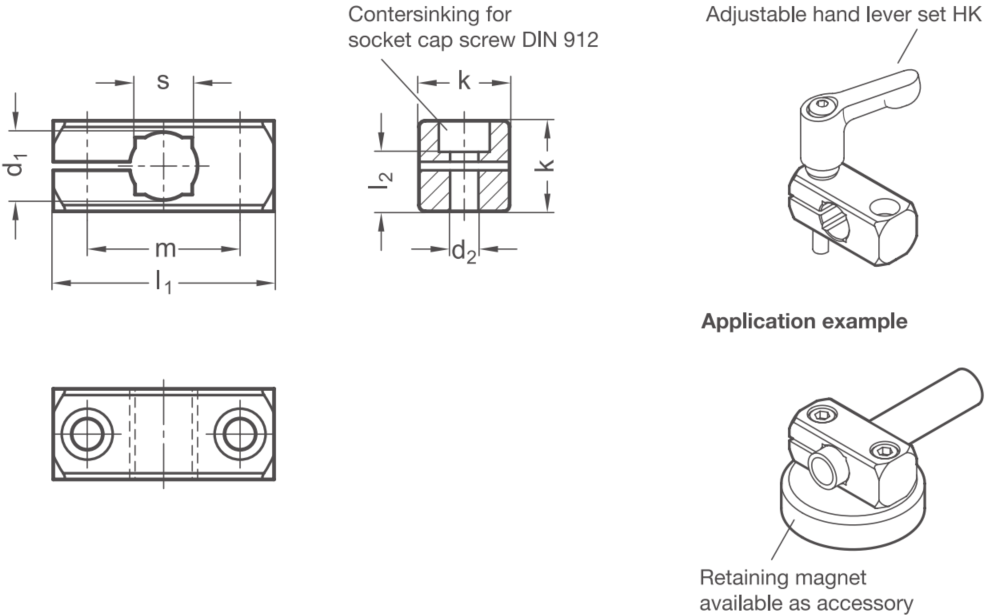

 Rozměry:
