Upínací páka HEK

Zpět na: Příslušenství spojovací techniky

csm Icon Made in Germany 2014 10 17 98fc6f88fe

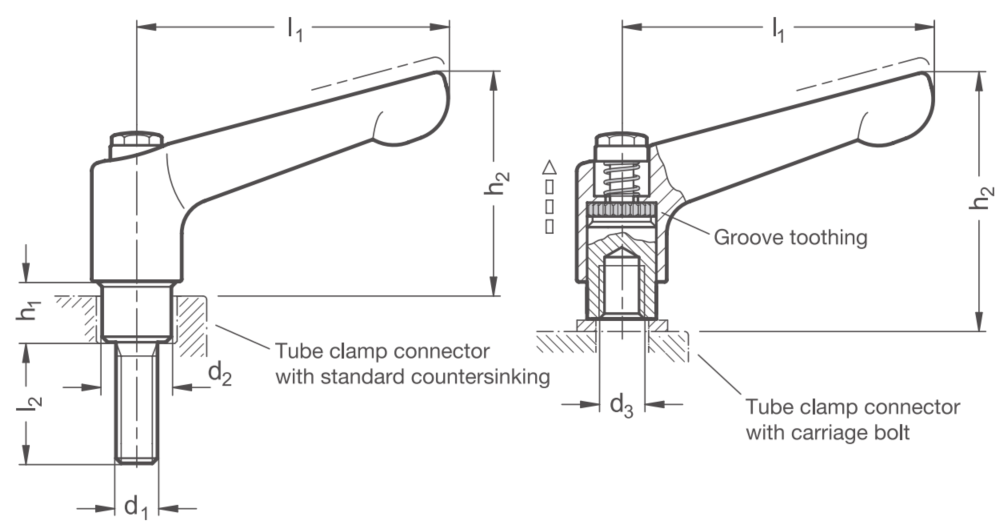

Objednací kód: HEK - l1 - d1 - l2 - o | Příklad objednání: HEK-63-M6-20-ED
HEK ... upínací páka s vnějším závitem
l1 ... délka rukojeti
d1 ... Ø závitu
l2 ... délka závitu
o ... povrchová úprava / materiál
ED = nerezová ocel (AISI CF-8 / A2) / závitová vložka (AISI 303 / A1)

Objednací kód: HEK - l1 - d3 - o | Příklad objednání: HEK-63-M8-ED
HEK ... upínací páka s vnitřním závitem
l1 ... délka rukojeti
d3 ... Ø závitu
o ... povrchová úprava / materiál
ED = nerezová ocel (AISI CF-8 / A2) / závitová vložka (AISI 303 / A1)

Popis:

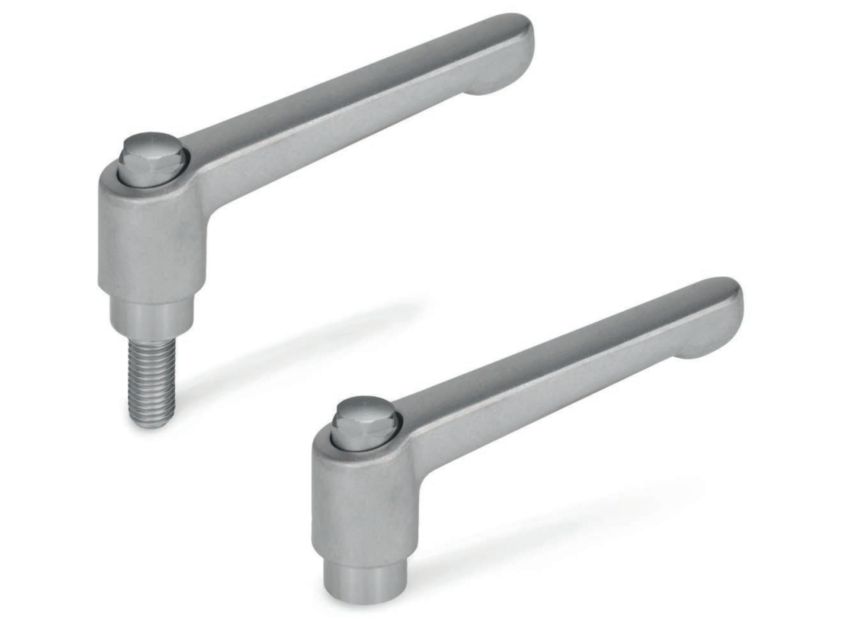

Nerezové upínací páky HEK jsou vyrobeny z přesně lité nerezové oceli. Zde instalované vložky šroubů a matic jsou vyrobeny ze soustružené nerezové oceli a mají válcovaný nebo tvarovaný závit.

Nerezové upínací páky HEK jsou speciálně navrženy jako příslušenství pro použití na šroubových bodech svorek. Nahrazují šrouby s vnitřním šestihranem DIN 912 a matice DIN 917 a používají se tam, kde je požadováno opakované upínání bez použití nářadí.

Závitová vložka je spojena s rukojetí pomocí drážkového ozubení tak, že ji lze odpojit. Zvednutím páky se uvolní záběr a ruční páku lze natočit do výhodné polohy.

Upínací síla dosažitelná pomocí nastavitelné ruční pákou je nižší než u šestihranných pák ovládaných nástrojem. šrouby s nástrčnou hlavou kvůli kratší nastavitelné délce. délky ruční páky.

Tabulky pro příslušné upínače obsahují následující údaje vhodné a doporučené velikosti ručních pák pro každý rozměr závitu.
