Propojovací spojka MS

Zpět na: Trubkové spojky

csm Icon Made in Germany 2014 10 17 98fc6f88fe






Objednací kód: MS - d1 - d2 - z - o | Příklad objednání: MS-B25-B30-1-8
MS ... propojovací spojka
d1 ... Ø d1 - svěrný spoj 1
d2 ... Ø d2 - svěrný spoj 2
z ... typ šroubu a matice
       1 = šroub pozinkovaný (DIN 912-8.8), matice pozinkovaná (DIN 985-8)
       2 = šroub nerezový (DIN 912-A2-70), matice nerezová (DIN 985-A2)
o ... povrchová úprava / materiál
       2 = hliníková slitina, RAL 9005
       8 = hliníková slitina, matná

Popis:

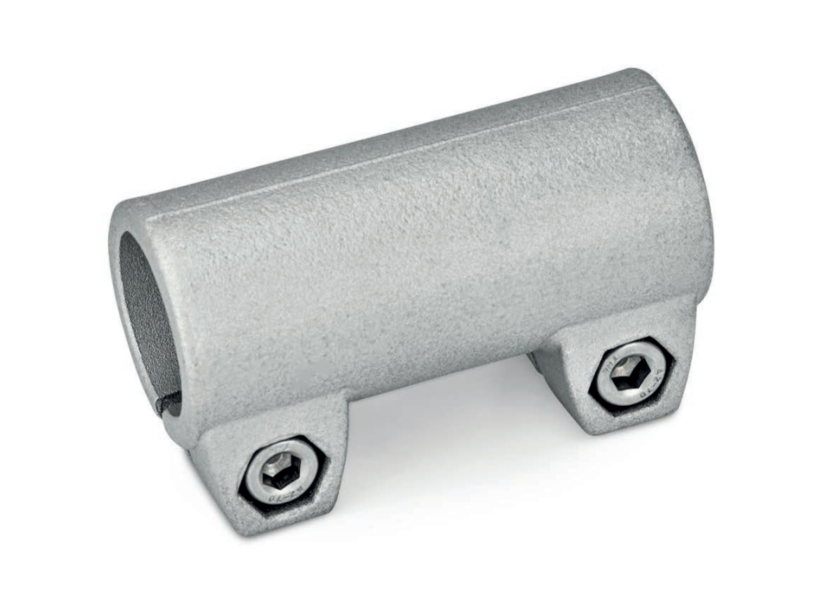

Propojovací spojky MS z tlakově litého hliníku mají drážkované upínací body opracované metodami řezání.

Otvory upínacího bodu jsou umístěny soustředně na ose. Obvykle jsou k dispozici konstrukční trubky s plným povrchovým kontaktem v celém průřezu otvoru.

V místech šroubů se šrouby s vnitřním šestihranem nebo nastavitelnými ručními pákami se zmenší průřez otvoru pro upnutí.

Nastavitelné ruční páky jsou určeny pro opakované upínání bez použití nářadí. Pod označením HSK jsou k dispozici samostatně pro individuální použití a v jiných provedeních. V porovnání s šestihranným šroubem ovládaným nástrojem je upínací síla dosažitelná pomocí nastavitelné ruční páky nižší z důvodu kratší délky páky.

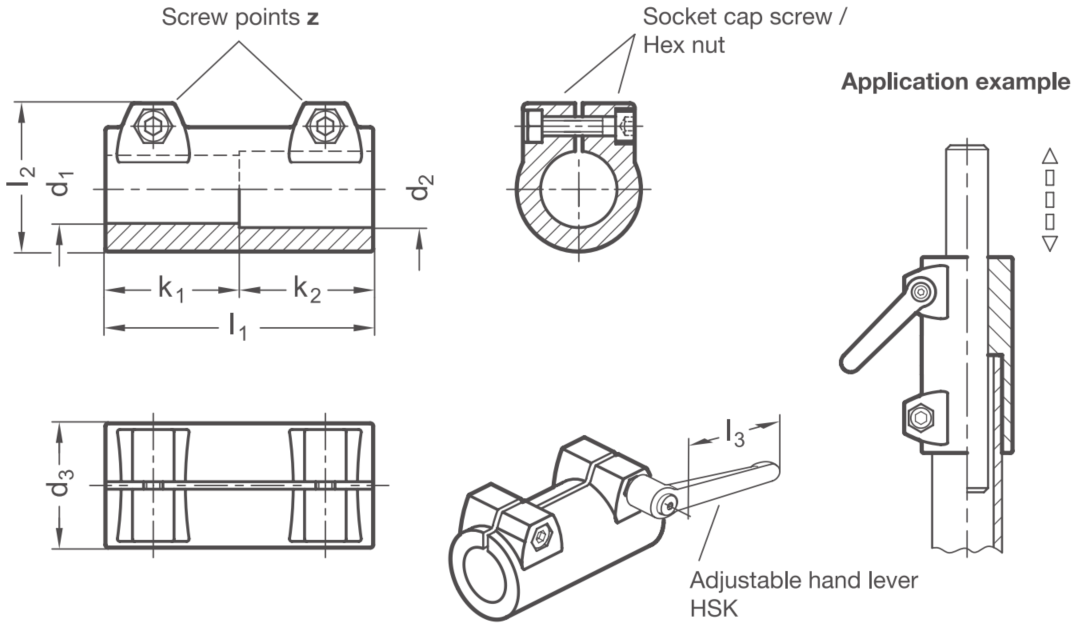

ms

 Rozměry:

Svěrný spoj 1
 Svěrný spoj 2 Hloubka svěrného spoje Hloubka svěrného spoje Rozměry Šroub Příslušenství
HSK pro z
d1
 d2 k1 k2 d3 l1 l2 z l4
B 20 B 2 B 25 45 45 40 90 52 M8x25 -
B 25 B 25 B 30 45 45 40 90 52 M8x25 78
B 30 B 30 - 45 45 40 90 52 M8x25 78
B 40 B 40 B 50 70 70 65 140 77,5 M10x50 -
B 42 B 42 - 70 70 65 140 77,5 M10x50 -
B 45 B 45 - 70 70 65 140 77,5 M10x50 92
B 48 B 48 - 70 70 65 140 77,5 M10x50 92
B 50 B 50 - 70 70 65 140 77,5 M10x50 92
