Popis:

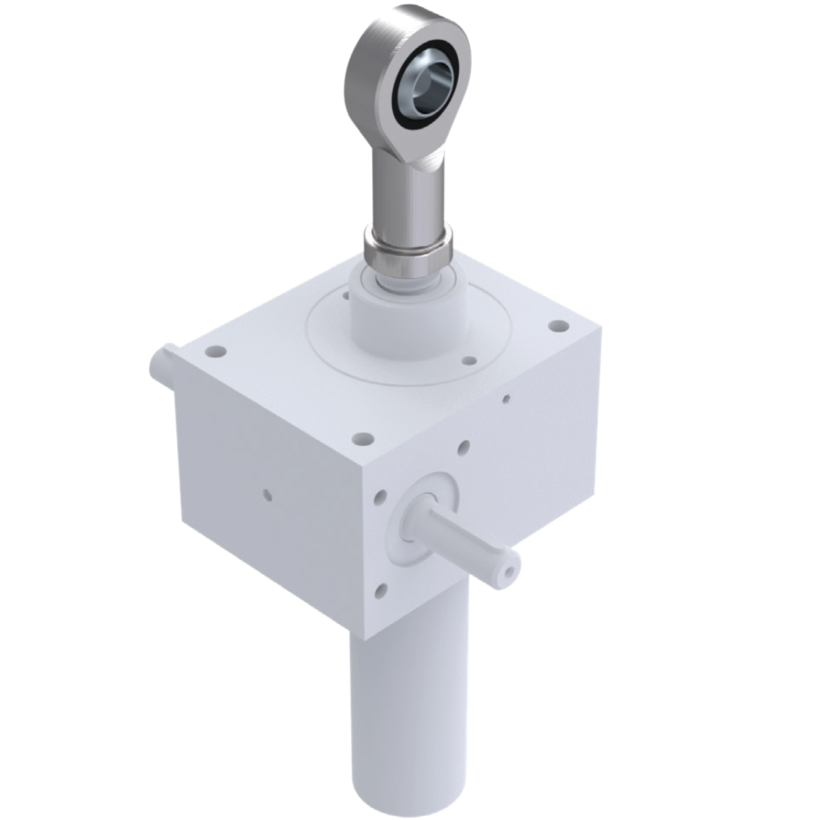

U aplikací s vysokou dynamikou nebo požadavkem na přesnost je vhodné použít kloubové oko HG. Bezvůlové kloubové oko HG umožňuje rychlé pohyby bez zpětných rázů do šroubu a umožňuje vyrovnávání otočného pohybu ve třech stupních volnosti. Doporučujeme používat tyto kloubové oka u zdvižných převodovek, které mají zajištění proti pootáčení šroubu během pohybu (VK-verze) a to z důvodu, aby nedocházelo k ke vzniku přídavného kroutícího momentu působícího na tento typ příslušenství.

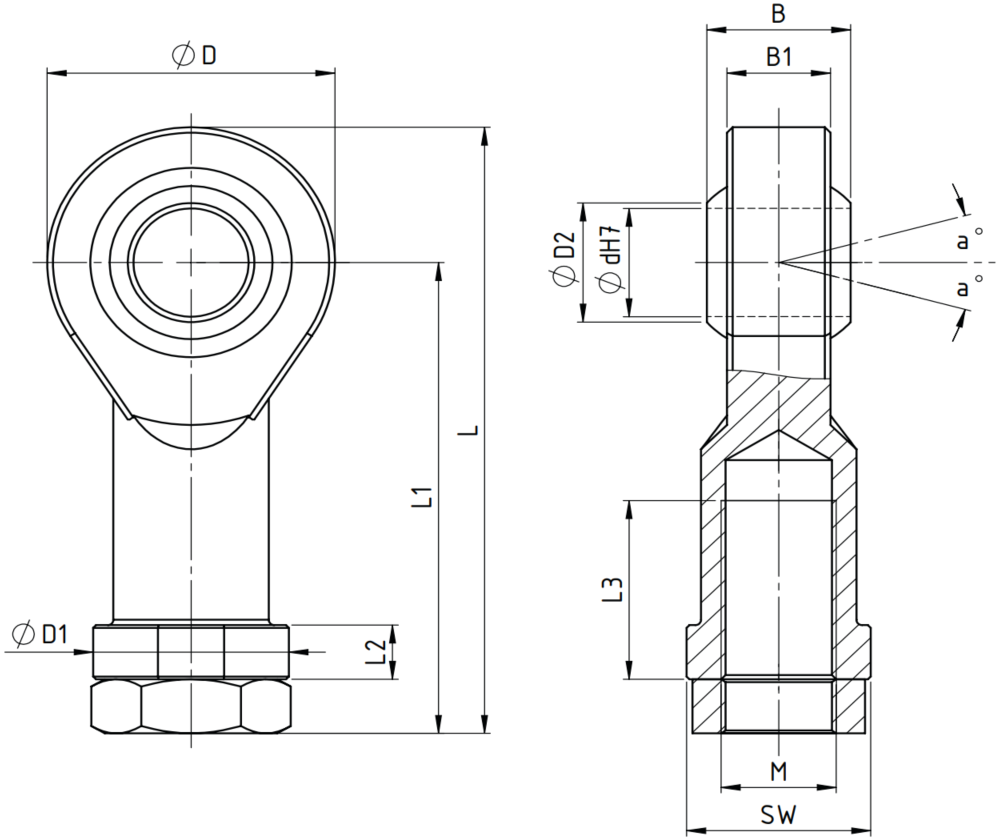

Rozměry kloubového oka HG:
| Velikost | Rozměry (mm) | Nosnost | Úhel (°) |
Hmotnost (kg) |
|||||||||||
| dH7 | M | B | B1 | D | D1 | D2 | L | L1 | L2 | L3 | SW | Co (kN) |
|||
| HG - M0 | 10 | M10 | 14 | 10,5 | 28 | 19 | 12,9 | 62 | 48 | 6,5 | 20 | 17 | 17,65 | 13 | 0,076 |
| HG - M1 | 12 | M12 | 16 | 12 | 32 | 22 | 15,4 | 72 | 56 | 6,5 | 22 | 19 | 20,6 | 13 | 0,115 |
| HG - M2 | 14 | M14 | 19 | 13,5 | 36 | 25 | 16,8 | 82 | 64 | 8 | 25 | 22 | 29,4 | 15 | 0,17 |
| HG - M3 | 20 | M20x1,5 | 25 | 18 | 50 | 34 | 24,3 | 112 | 87 | 10 | 33 | 32 | 49,1 | 15 | 0,415 |
| HG - M4 | 30 | M30x2 | 37 | 25 | 70 | 50 | 34,8 | 160 | 125 | 15 | 51 | 41 | 99,1 | 15 | 1,13 |
| HG - M5 | 35 | M36x2 | 43 | 28 | 80 | 58 | 37,7 | 183 | 143 | 17 | 65 | 50 | 125 | 15 | 1,6 |
| HG - J1 | 50 | M48x2 | 60 | 45 | 116 | 78 | 55,9 | 242 | 184 | 16 | 65 | 65 | 308 | 14 | 5,0 |
| HG - J2 | 70 | M56x4 | 49 | 42 | 160 | 58 | 92 | 308 | 228 | 20 | 80 | 85 | 650 | 6 | 8,4 |
| HG - J3 | 70 | M56x4 | 49 | 42 | 160 | 98 | 92 | 308 | 228 | 20 | 80 | 85 | 650 | 6 | 8,4 |
